Tóm tắt bài viết: Thiết bị đóng cắt điện áp thấp GCSđược thiết kế cho các hệ thống điện hạ thế tự động, đa mạch và công suất cao. Với các đơn vị chức năng có thể rút ra, điều khiển động cơ tập trung, khả năng phân phối điện và bù công suất phản kháng, nó có thể hỗ trợ các ứng dụng đòi hỏi khắt khe trong các nhà máy điện, cơ sở hóa dầu, luyện kim, nhà máy dệt và các tòa nhà cao tầng.HAGOEcung cấp giải pháp GCS cho các dự án yêu cầu phân phối điện đáng tin cậy, cấu hình mạch linh hoạt và tích hợp với các hệ thống điều khiển công nghiệp hiện đại.
Mục lục
Thiết bị đóng cắt điện áp thấp GCS là gì?
Các chức năng chính của Thiết bị đóng cắt GCS là gì?
Tại sao thiết kế có thể rút lại có vấn đề?
Các thông số kỹ thuật chính là gì?
Thiết bị đóng cắt GCS thường được sử dụng ở đâu?
GCS so sánh với thiết bị đóng cắt GCK như thế nào?
Bạn nên chọn hệ thống thiết bị đóng cắt GCS như thế nào?
HAGOE hỗ trợ chất lượng và tuân thủ như thế nào?

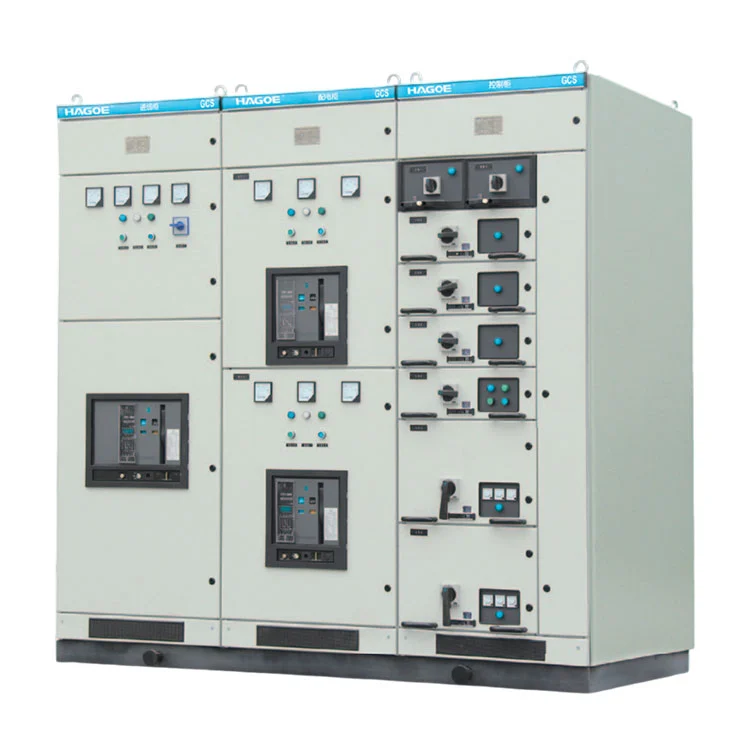

Thiết bị đóng cắt điện áp thấp GCS là gì?
Thiết bị đóng cắt điện áp thấp HAGOE GCS là hệ thống thiết bị đóng cắt điện áp thấp dạng rút được phát triển để phân phối điện quy mô lớn, điều khiển động cơ tập trung và bù công suất phản kháng. Nó phù hợp với hệ thống điện xoay chiều ba pha hoạt động ở tần số 50Hz hoặc 60Hz, với điện áp làm việc định mức điển hình là 380V, 400V và 660V.
Không giống như tủ phân phối cơ bản được thiết kế cho một số lượng mạch hạn chế, GCS dành cho các hệ thống điện trong đó cần tổ chức nhiều bộ cấp nguồn vào và ra, tải động cơ và các chức năng điều khiển trong một dòng thiết bị đóng cắt có cấu trúc.
Hệ thống có thể xử lý dòng điện định mức lên tới 4000A, khiến nó phù hợp với các cơ sở công nghiệp lớn và các ứng dụng khác có tải điện áp thấp đáng kể.
Kiến trúc của nó cũng có thể hỗ trợ kết nối với PLC, máy tính giám sát và các hệ thống điều khiển công nghiệp khác. Điều này làm cho GCS đặc biệt phù hợp với các cơ sở nơi phân phối điện và tự động hóa cần hoạt động như một phần của cơ sở hạ tầng tích hợp.
Các chức năng chính của Thiết bị đóng cắt GCS là gì?
Giá trị của hệ thống GCS đến từ khả năng kết hợp một số chức năng điện quan trọng trong cấu hình thiết bị đóng cắt điện áp thấp phối hợp.
Phân phối điện hạ thế
GCS có thể được cấu hình cho nguồn điện vào, phân phối thanh cái và nhiều mạch cấp nguồn ra. Sự sắp xếp này cho phép năng lượng điện được phân phối từ phần đầu vào chính đến các dây chuyền sản xuất, nhóm thiết bị và phụ tải khác nhau.
Điều khiển động cơ tập trung
Các cơ sở công nghiệp thường có số lượng lớn động cơ dẫn động máy bơm, quạt, máy nén, băng tải và thiết bị sản xuất. GCS có thể kết hợp các đơn vị chức năng để điều khiển và bảo vệ động cơ tập trung, giúp tổ chức các tải này trong kiến trúc điều khiển động cơ có cấu trúc.
Bù công suất phản kháng
Việc bù công suất phản kháng có thể được kết hợp theo yêu cầu của dự án. Khi được thiết kế phù hợp như một phần của hệ thống điện, thiết bị bù có thể hỗ trợ quản lý hệ số công suất và cải thiện việc sử dụng năng lượng điện.
Tích hợp tự động hóa công nghiệp
Đối với môi trường sản xuất tự động hóa cao, GCS có thể được cấu hình với các thành phần đo lường, bảo vệ, điều khiển và truyền thông. Các chức năng này cho phép thiết bị đóng cắt giao tiếp với PLC, máy tính giám sát và các hệ thống tự động hóa công nghiệp rộng hơn.
- Phân phối điện vào và ra
- Điều khiển động cơ tập trung
- Bảo vệ và đo lường mạch
- Bù công suất phản kháng
- Tích hợp PLC và hệ thống giám sát
- Quản lý điện đa mạch
Tại sao thiết kế có thể rút lại có vấn đề?
Một trong những đặc điểm quan trọng của GCS là kiến trúc đơn vị chức năng có thể rút ra được. Thay vì coi toàn bộ tủ là một cụm điện cố định, các mạch khác nhau có thể được tổ chức thông qua các khối chức năng theo vai trò điện và yêu cầu tải của chúng.
Cách tiếp cận này có thể có giá trị trong các dự án công nghiệp lớn, nơi tải điện có mức dòng điện, yêu cầu điều khiển và lịch trình bảo trì khác nhau.
Ví dụ, một cơ sở sản xuất có thể cần các mạch riêng biệt cho động cơ, máy bơm, quạt, thiết bị phụ trợ và bộ cấp nguồn ra. Cấu hình có thể rút ra cung cấp một phương pháp có cấu trúc để sắp xếp các chức năng này trong hệ thống thiết bị đóng cắt.
Lợi ích chính của kiến trúc có thể rút được
- Tổ chức mạch linh hoạt:Các đơn vị chức năng có thể được sắp xếp theo thiết kế phân phối.
- Mật độ mạch cao:Nhiều chức năng điện có thể được tổ chức trong một đội hình phối hợp.
- Bảo trì thuận tiện:Cấu trúc có thể rút ra được có thể đơn giản hóa việc truy cập vào các đơn vị chức năng riêng lẻ trong quá trình bảo trì.
- Tính linh hoạt của ứng dụng:Kiến trúc phù hợp cho các dự án phân phối, điều khiển động cơ và định hướng tự động hóa.
- Mở rộng hệ thống:Cấu hình có cấu trúc có thể được điều chỉnh theo yêu cầu mạch cụ thể của dự án.
Đối với các cơ sở có nhiều bộ cấp nguồn và yêu cầu sản xuất liên tục, những đặc điểm này có thể khiến thiết bị đóng cắt có thể kéo ra trở thành một yếu tố quan trọng cần cân nhắc khi lập kế hoạch hệ thống điện.
Các thông số kỹ thuật chính là gì?
Các thông số kỹ thuật phải luôn được xác nhận dựa trên thiết kế cuối cùng của dự án, lịch trình phụ tải điện và các tiêu chuẩn hiện hành. Các tham số sau đây tóm tắt các thông số kỹ thuật chính được cung cấp cho hệ thống GCS.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp định mức mạch chính | Điện áp xoay chiều 380V / 400V / 660V |
| Tần số định mức | 50Hz / 60Hz |
| Điện áp cách điện định mức | 690V / 1000V |
| Dòng định mức thanh cái ngang | Lên đến 4000A |
| Dòng định mức thanh cái dọc | 1000A |
| Thanh cái chịu được dòng điện trong thời gian ngắn | 50kA / 80kA, 0,1 giây |
| Đỉnh thanh cái chịu được dòng điện | 105kA / 176kA |
| Điện áp kiểm tra tần số công suất mạch chính | 2500V / 1 phút |
| Mạch phụ trợ kiểm tra tần số điện áp | 1760V / 1 phút |
| Cấp độ bảo vệ | IP30 / IP40 |
Các thông số này chứng minh tại sao GCS thường được xem xét cho các ứng dụng điện áp thấp công nghiệp công suất cao thay vì phân phối đơn giản cho người dùng cuối. Cấu hình cuối cùng phải được lựa chọn theo đặc tính tải, yêu cầu ngắn mạch, điều kiện môi trường và thông số kỹ thuật của dự án.
Thiết bị đóng cắt GCS thường được sử dụng ở đâu?
GCS được thiết kế cho các ứng dụng trong đó phân phối điện liên quan đến nhiều mạch, tải lớn và yêu cầu điều khiển tập trung. Phạm vi ứng dụng của nó bao gồm một số môi trường công nghiệp và thương mại đòi hỏi khắt khe.
Nhà máy điện
Trong các cơ sở phát điện, GCS có thể được sử dụng trong các hệ thống điện phụ trợ điện áp thấp để phân phối điện đến các thiết bị phụ trợ, động cơ và các phụ tải điện áp thấp khác.
Cơ sở hóa dầu
Các nhà máy hóa dầu thường hoạt động liên tục và phụ thuộc nhiều vào thiết bị tự động hóa. GCS có thể hỗ trợ phân phối điện áp thấp và điều khiển động cơ tập trung cho máy bơm, quạt, máy nén và các thiết bị sản xuất liên quan.
Luyện kim và công nghiệp nặng
Dây chuyền sản xuất lớn có thể yêu cầu nhiều mạch động cơ và bộ cấp liệu công suất cao. GCS cung cấp một nền tảng có cấu trúc để tổ chức các mạch này đồng thời hỗ trợ điều khiển và bảo vệ tập trung.
Sản xuất dệt may
Các nhà máy dệt có thể chứa nhiều máy chạy bằng điện hoạt động trong các quy trình sản xuất phối hợp. Một hệ thống thiết bị đóng cắt điện áp thấp tập trung có thể giúp tổ chức các mạch phân phối và điều khiển động cơ.
Tòa Nhà Cao Tầng
Các tòa nhà lớn cũng có thể yêu cầu phân phối điện áp thấp tập trung cho hệ thống chiếu sáng, thiết bị và các tải điện khác. GCS có thể được xem xét khi hệ thống phân phối yêu cầu công suất cao hơn và nhiều mạch phối hợp.
GCS so sánh với thiết bị đóng cắt GCK như thế nào?
GCS và GCK đều được liên kết với các ứng dụng thiết bị đóng cắt điện áp thấp có thể rút ra được, nhưng các yêu cầu của dự án cần xác định kiến trúc nào là phù hợp. GCK thường được liên kết với phân phối điện áp thấp và điều khiển động cơ công nghiệp, trong khi GCS hướng tới các ứng dụng công suất cao, mật độ cao và tự động hóa cao.
| Cân nhắc | GCS | GCK |
|---|---|---|
| Ứng dụng điển hình | Hệ thống phân phối quy mô lớn và định hướng tự động hóa | Phân phối công nghiệp và điều khiển động cơ |
| Ngành kiến trúc | Các đơn vị chức năng có thể rút ra được | Các đơn vị chức năng có thể rút ra được |
| Công suất hệ thống | Cấu hình hiện tại định mức lên tới 4000A | Được chọn theo cấu hình dự án |
| Điều khiển động cơ | Được hỗ trợ | Ứng dụng phổ biến |
| Tích hợp tự động hóa | Thích hợp cho PLC và tích hợp hệ thống giám sát | Phụ thuộc vào cấu hình dự án |
| Bù công suất phản kháng | Có thể kết hợp theo thiết kế | Phụ thuộc dự án |
Việc so sánh không nên được coi là một quy tắc lựa chọn thiết bị phổ quát. Các kỹ sư điện nên đánh giá hồ sơ tải hoàn chỉnh, cách bố trí mạch, yêu cầu tự động hóa, điều kiện lắp đặt và các tiêu chuẩn áp dụng trước khi chọn kiến trúc thiết bị đóng cắt.
Bạn nên chọn hệ thống thiết bị đóng cắt GCS như thế nào?
Việc chọn cấu hình GCS phù hợp đòi hỏi nhiều hơn việc kiểm tra dòng điện định mức. Một hệ thống được thiết kế phù hợp phải phù hợp với thiết bị đóng cắt với kiến trúc phân phối điện hoàn chỉnh.
1. Xác định điện áp hệ thống
Xác nhận xem dự án có hoạt động ở điện áp 380V, 400V hay 660V hay không và xác minh tần số yêu cầu, mức cách điện và các đặc tính điện khác.
2. Tính tải và dòng điện
Phân tích nguồn điện đầu vào, tải cấp nguồn, tải động cơ và yêu cầu công suất trong tương lai. Xếp hạng thanh cái và đơn vị chức năng phải được chọn theo thiết kế điện thực tế.
3. Xác định số lượng mạch
Liệt kê các bộ cấp nguồn vào, các bộ cấp nguồn ra, mạch điều khiển động cơ, mạch phụ trợ và các yêu cầu chức năng khác trước khi hoàn tất việc bố trí tủ.
4. Đánh giá các yêu cầu tự động hóa
Nếu cơ sở sử dụng PLC, máy tính công nghiệp hoặc hệ thống giám sát, hãy xác định các giao diện đo lường, bảo vệ, điều khiển và truyền thông cần thiết trong giai đoạn thiết kế thiết bị đóng cắt.
5. Xem xét các yêu cầu bảo trì
Đối với các cơ sở sản xuất liên tục, khả năng tiếp cận bảo trì và tổ chức đơn vị chức năng có thể là những yếu tố quan trọng trong việc xác định cấu hình có thể rút ra thích hợp.
- Điện áp và tần số định mức
- Dòng điện tổng và riêng lẻ
- Yêu cầu chịu được ngắn mạch
- Số lượng và loại đơn vị chức năng
- Yêu cầu điều khiển động cơ
- Yêu cầu bù phản ứng
- Giao diện tự động hóa và truyền thông
- Kích thước tủ và không gian lắp đặt
- Yêu cầu về môi trường và bảo vệ
HAGOE hỗ trợ chất lượng và tuân thủ như thế nào?
Đối với thiết bị đóng cắt công nghiệp, chất lượng sản xuất gắn liền với an toàn điện, độ tin cậy và hiệu suất vận hành lâu dài. HAGOE tuyên bố rằng hoạt động sản xuất của họ hoạt động theo hệ thống quản lý ISO9001, ISO14001 và ISO45001 và áp dụng kiểm soát chất lượng dựa trên quy trình trong suốt quá trình sản xuất thiết bị điện hoàn chỉnh.
Các hoạt động kiểm soát chất lượng cho GCS bao gồm xác minh thành phần, chế tạo tủ, kiểm tra thanh cái, lắp ráp khối chức năng, kiểm tra điều khiển thứ cấp và thử nghiệm tủ hoàn chỉnh.
| Giai đoạn kiểm soát chất lượng | Trọng tâm chính |
|---|---|
| Xác minh thành phần | Model, đánh giá và khả năng tương thích của các bộ phận điện |
| Chế tạo tủ | Cắt laser, uốn CNC và lắp ráp chính xác |
| Kiểm tra thanh cái | Thông số kỹ thuật, kết nối, lắp đặt và cách điện của thanh cái |
| Kiểm tra đơn vị chức năng | Kết cấu cơ khí, lắp ráp và kết nối điện |
| Kiểm tra kiểm soát thứ cấp | Mạch điều khiển, thiết bị đầu cuối, mạch đo lường và tín hiệu |
| Thử nghiệm tủ hoàn chỉnh | Kiểm tra trước khi giao hàng và kiểm tra hiệu suất điện |
Hệ thống GCS được thiết kế dựa trên các tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp thấp hiện hành, bao gồm IEC 439-1, GB/T 7251, ZBK 36001 và GB/T 7251.12-2013. Các tiêu chuẩn chính xác, lựa chọn thành phần và yêu cầu thử nghiệm phải được xác nhận theo thị trường đích và đặc điểm kỹ thuật của dự án.
Để biết thêm thông tin về HAGOEgiải pháp thiết bị đóng cắt điện áp thấp, người mua có thể xem lại dòng sản phẩm và so sánh các cấu hình tủ khác nhau tùy theo yêu cầu ứng dụng của mình.
Câu hỏi thường gặp
Thiết bị đóng cắt điện áp thấp GCS chủ yếu được sử dụng để làm gì?
GCS chủ yếu được sử dụng để phân phối điện áp thấp, điều khiển động cơ tập trung và bù công suất phản kháng trong các hệ thống điện công nghiệp và thương mại lớn. Các ứng dụng điển hình bao gồm các nhà máy điện, cơ sở hóa dầu, luyện kim, nhà máy dệt và các tòa nhà cao tầng.
Dòng điện định mức tối đa của GCS là bao nhiêu?
Hệ thống GCS có thể được cấu hình cho dòng điện định mức lên tới 4000A. Định mức dòng điện cuối cùng phụ thuộc vào mạch đầu vào, thiết kế thanh cái, cấu hình bộ cấp nguồn và yêu cầu tổng thể của dự án.
Xếp hạng điện áp nào có sẵn cho GCS?
GCS được thiết kế cho các hệ thống xoay chiều điện áp thấp 380V, 400V và 660V, với tần số định mức là 50Hz hoặc 60Hz.
GCS có thể được sử dụng để điều khiển động cơ tập trung không?
Đúng. GCS có thể kết hợp các đơn vị chức năng liên quan đến điều khiển động cơ để phân phối, điều khiển và bảo vệ tập trung các động cơ công nghiệp như máy bơm, quạt và máy nén.
Có thể tích hợp bù công suất phản kháng vào GCS không?
Đúng. Việc bù công suất phản kháng có thể được kết hợp theo yêu cầu thiết kế điện và quản lý hệ số công suất của dự án.
GCS có thể tích hợp với PLC hoặc hệ thống điều khiển công nghiệp không?
Đúng. Tùy thuộc vào cấu hình dự án, GCS có thể kết hợp các thành phần và giao diện đo lường, bảo vệ và điều khiển với PLC, máy tính giám sát và các hệ thống tự động hóa công nghiệp khác.
