Thiết bị đóng cắt điện áp thấp được sử dụng để phân phối, điều khiển, bảo vệ và giám sát nguồn điện ở phía điện áp thấp của máy phát điện, trạm biến áp, cơ sở công nghiệp, tòa nhà thương mại và các dự án cơ sở hạ tầng.
Đối với một công trình kỹ thuật, việc lựa chọn tủ điện hạ thế không chỉ đơn giản là chọn mức giá thấp nhất hay dòng điện định mức lớn nhất. Cấu trúc tủ ảnh hưởngsắp xếp bộ cấp nguồn, khả năng tiếp cận bảo trì, mật độ mạch, điều khiển động cơ, tính linh hoạt khi mở rộng, không gian lắp đặt và an toàn vận hành.
Công ty TNHH Công nghệ Điện HAGOE cung cấp bốn cấu hình thiết bị đóng cắt điện áp thấp đã được thiết lập:
Ba loại đầu tiên thường được kết hợp với cấu hình dạng mô-đun/có thể kéo ra, trong khi GGD là loại tủ cố định.
Thay vì coi bốn mô hình này có thể thay thế cho nhau, HAGOE chọn cấu trúc tủ theo kiến trúc phân phối, đặc điểm tải trọng, yêu cầu bảo trì, không gian sẵn có và kế hoạch mở rộng trong tương lai của dự án.

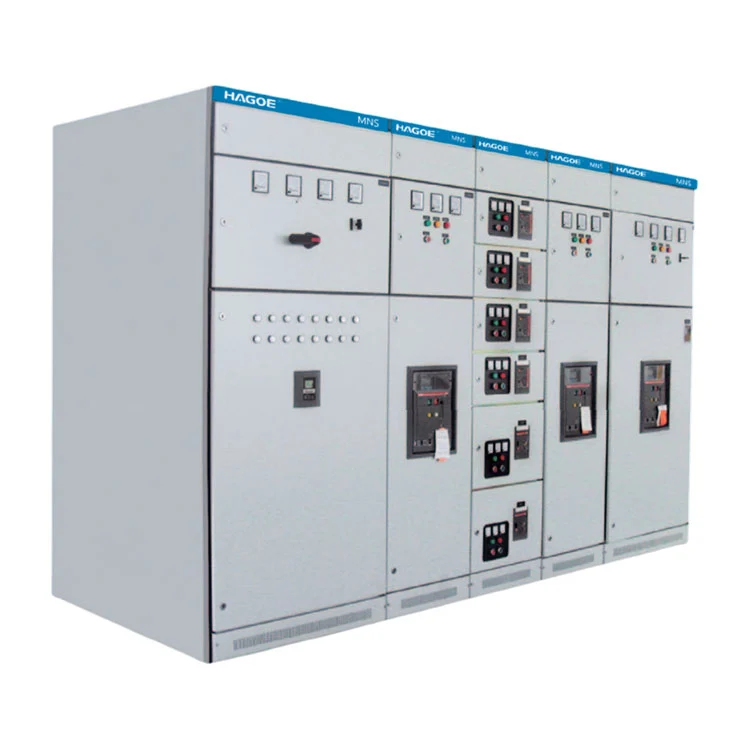

MNS là một nền tảng thiết bị đóng cắt điện áp thấp dạng mô-đun phù hợp với các dự án đòi hỏimật độ mạch cao, các bộ phận có thể rút ra, tính linh hoạt trong vận hành và khả năng bảo trìlà quan trọng.
Kiến trúc mô-đun của nó cho phép các đơn vị chức năng khác nhau được bố trí trong cùng một hệ thống thiết bị đóng cắt. Tùy thuộc vào cấu hình, hệ thống MNS có thể được sử dụng để phân phối điện, điều khiển động cơ, bù công suất phản kháng và các ứng dụng điện áp thấp khác.
MNS đặc biệt thích hợp cho các cơ sở công nghiệp lớn hơn, cơ sở hạ tầng điện, tòa nhà thương mại và các dự án nơi thiết bị đóng cắt có thể cần chứa nhiều mạch chức năng.
GCS là cấu hình thiết bị đóng cắt điện áp thấp có thể rút ra thường được sử dụng chophân phối điện, điều khiển động cơ và điều khiển điện tập trung.
Cấu trúc ngăn kéo mô-đun của nó cho phép vận hành và bảo trì các bộ phận chức năng riêng lẻ mà không coi toàn bộ tủ là một cụm cố định duy nhất. Điều này có thể hữu ích khi cần tổ chức nhiều bộ cấp nguồn hoặc mạch động cơ trong một hệ thống phân phối tương đối nhỏ gọn.
GCS thường được xem xét cho các nhà máy công nghiệp, cơ sở điện, lắp đặt hóa dầu, luyện kim, sản xuất dệt may và các tòa nhà lớn.

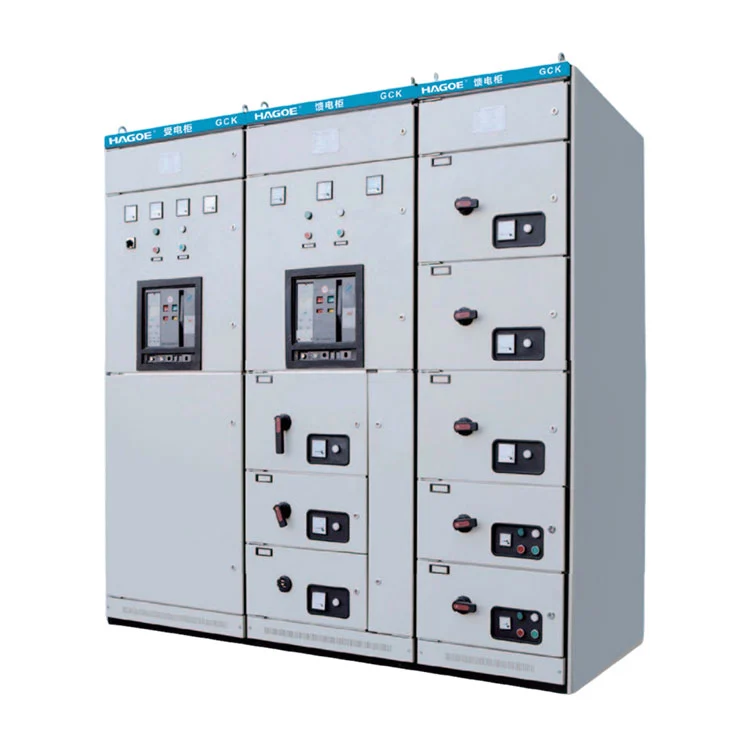

GCK là cấu hình thiết bị đóng cắt điện áp thấp có thể rút ra được thiết kế xung quanhphân phối điện và điều khiển động cơ.
So với các kiến trúc tủ có tính mô-đun cao hơn, GCK thường được chọn cho các dự án yêu cầu sự kết hợp thực tế giữa phân phối điện, điều khiển động cơ và điều khiển tập trung mà không cần cấu hình tủ phức tạp không cần thiết.
Các ứng dụng điển hình bao gồm các cơ sở sản xuất công nghiệp, hệ thống phân phối, trung tâm điều khiển động cơ và các dự án cần quản lý nhiều mạch điện ra từ việc lắp đặt thiết bị đóng cắt tập trung.

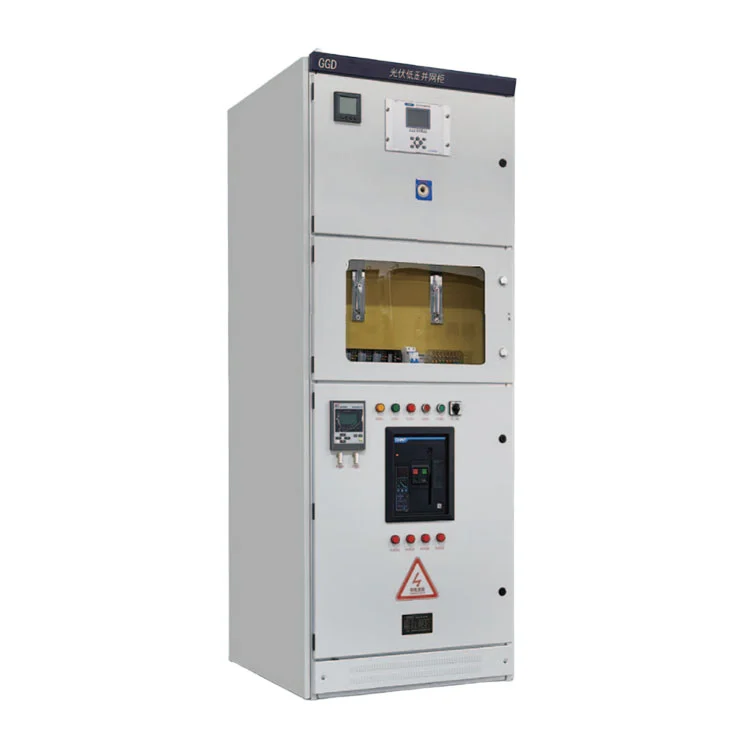

GGD có cách tiếp cận khác với các cấu hình có thể rút ở trên. Đó là mộttủ phân phối hạ thế cố định, giúp nó phù hợp với các dự án có yêu cầu chính là phân phối điện đơn giản và đáng tin cậy thay vì phải thay ngăn kéo thường xuyên hoặc vận hành mô-đun mật độ cao.
Sự sắp xếp cố định bên trong của nó có thể thuận lợi cho các phòng phân phối thông thường, trạm biến áp, cơ sở công nghiệp và các hệ thống lắp đặt khác nơi cấu hình mạch tương đối ổn định.
Đối với các dự án có cách bố trí bộ cấp nguồn có thể dự đoán được và yêu cầu hạn chế về việc thay thế thiết bị thường xuyên, GGD có thể cung cấp giải pháp tủ cố định thiết thực.
Việc lựa chọn sản phẩm nên bắt đầu bằng hệ thống điện hơn là tên tủ.
Cấu hình có thể rút ra được như MNS, GCS hoặc GCK có thể được xem xét khi các đơn vị chức năng riêng lẻ cần được cách ly, thu hồi, kiểm tra hoặc thay thế.
Kiến trúc tủ mô-đun có thể mang lại sự linh hoạt hơn cho việc tổ chức nhiều bộ cấp nguồn và các bộ phận chức năng trong không gian lắp đặt sẵn có.
Thiết bị đóng cắt cố định GGD có thể được xem xét khi các mạch không yêu cầu rút thiết bị thường xuyên và dự án ưu tiên phân phối cố định đơn giản.
Việc lựa chọn cần xem xét không chỉ công suất trung chuyển mà cònđặc tính khởi động động cơ, bố trí công tắc tơ, bảo vệ, mạch điều khiển và các yêu cầu MCC.
Cách bố trí tủ ban đầu phải dành không gian và công suất chức năng thích hợp cho các bộ cấp nguồn trong tương lai, tải bổ sung hoặc thay đổi kiến trúc phân phối.
| Thiết bị đóng cắt | Hướng kết cấu | Trọng tâm kỹ thuật chính | Ứng dụng điển hình |
|---|---|---|---|
| MNS | Mô-đun / có thể rút | Mật độ mạch và cấu hình linh hoạt | Nhà máy công nghiệp, hệ thống phân phối lớn |
| GCS | Có thể rút/mô-đun | Phân phối và điều khiển động cơ | Cơ sở công nghiệp và năng lượng |
| GCK | Có thể rút | Phân phối thực tế và điều khiển động cơ | Phân phối công nghiệp, MCC |
| GGD | Đã sửa | Phân phối thông thường ổn định | Phòng phân phối, trạm biến áp, cơ sở công nghiệp |
Lưu ý: Xếp hạng thực tế, cấp bảo vệ, ngăn cách, cấu hình ngăn kéo, cách bố trí thanh cái và lựa chọn thành phần phụ thuộc vào thiết kế cụ thể và yêu cầu của dự án. Cấu hình sản phẩm phải được xác nhận theo thông số kỹ thuật hiện hành và tiêu chuẩn dự án.
Hoạt động kinh doanh thiết bị đóng cắt điện áp thấp của HAGOE được hỗ trợ bởi năng lực sản xuất thiết bị điện rộng hơn.
Công ty được thành lập vào năm2008 in Wenzhou, Zhejiang, và có hơn18 năm kinh nghiệmtrong truyền tải và phân phối điện, điện tử công suất, tự động hóa công nghiệp và thiết bị điện năng lượng mới.
Nguồn lực sản xuất của nó bao gồmthiết bị cắt laser, máy uốn CNC, thiết bị đục lỗ tự động, dây chuyền sản xuất SMT, hệ thống kiểm tra lão hóa và thiết bị kiểm tra điện.
Đối với việc sản xuất thiết bị đóng cắt, sự kết hợp này rất phù hợp vì chất lượng của tủ không chỉ phụ thuộc vào các bộ phận điện được chọn mà còn phụ thuộc vàođộ chính xác của tấm kim loại, cách bố trí thanh cái, chất lượng lắp ráp, tính nhất quán của hệ thống dây điện, cách điện, vận hành cơ học và thử nghiệm điện cuối cùng.
HAGOE hoạt động theoISO9001, ISO14001 và ISO45001hệ thống quản lý và có thể cung cấp tài liệu sản phẩm liên quan, hồ sơ kiểm tra, tài liệu chứng nhận và hồ sơ kỹ thuật theo yêu cầu của dự án.
