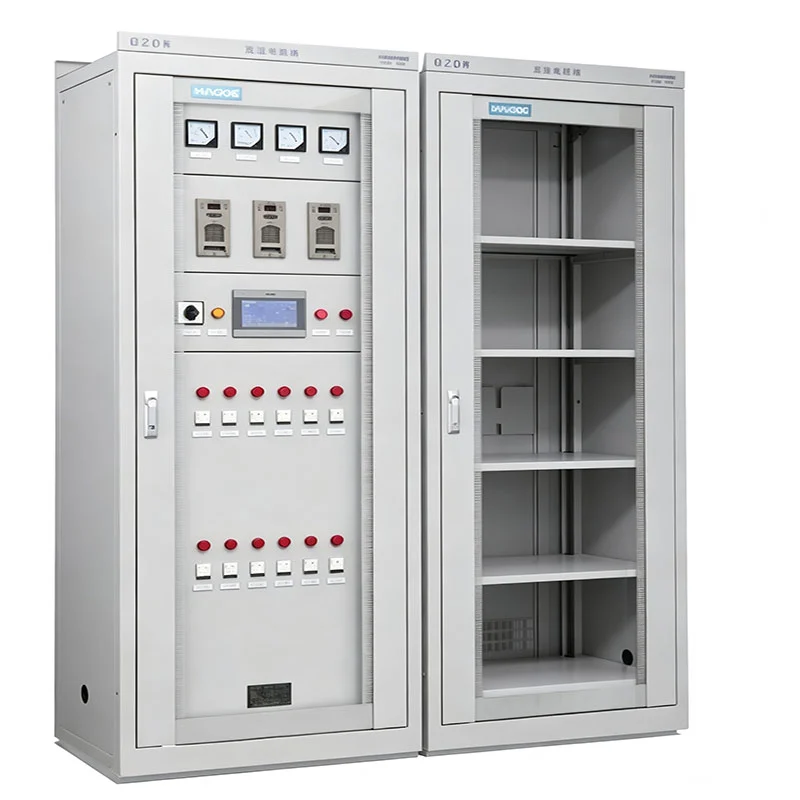

Bảng điều khiển nguồn DC HAGOE GZDWcung cấp nguồn điện phụ DC đáng tin cậy cho các trạm biến áp, nhà máy điện và hệ thống công nghiệp, với đầu ra 110V/220V, sạc theo mô-đun và giám sát thông minh.
Bảng điều khiển nguồn DC HAGOE GZDWlà hệ thống nguồn phụ trợ DC tích hợp được thiết kế cho các trạm biến áp, nhà máy điện, cơ sở công nghiệp và cơ sở hạ tầng điện quan trọng. Được phát triển bởiCông ty TNHH Công nghệ Điện HAGOE, một nhà sản xuất thiết bị cung cấp điện được thành lập tại2008, cáiDòng GZDWkết hợp chuyển đổi AC/DC, quản lý sạc pin, phân phối DC, giám sát cách điện và giám sát hệ thống thông minh trong một tủ.
Không giống như tủ sạc DC đơn giản,Hệ thống GZDWđược thiết kế như một giải pháp nguồn vận hành DC hoàn chỉnh. Nó cung cấp nguồn DC ổn định để bảo vệ rơle, vận hành thiết bị đóng cắt, thiết bị tự động hóa, hệ thống thông tin liên lạc và các mạch thứ cấp khác yêu cầu nguồn điện liên tục.
Hệ thống hỗ trợ nhiều cấu hình pin, bao gồm:

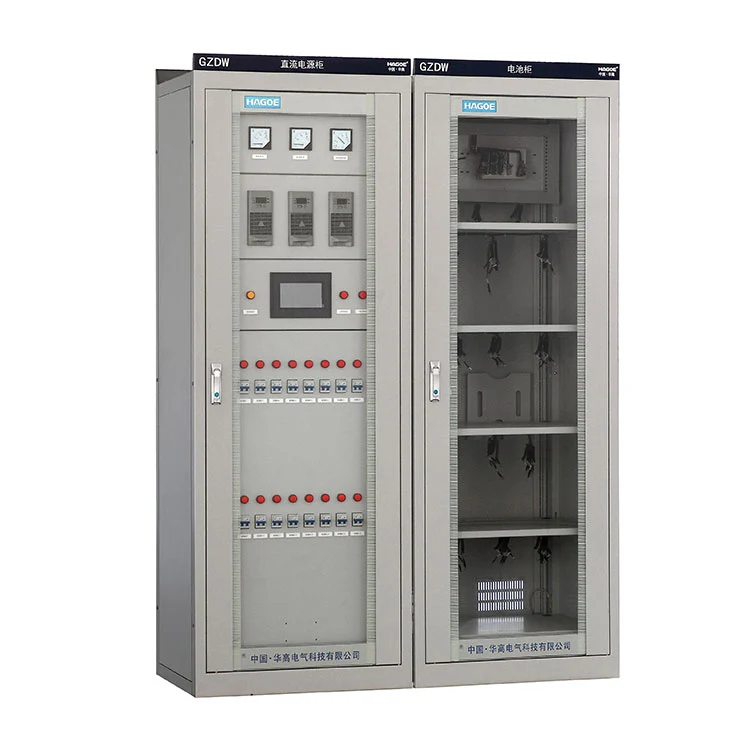

Bảng điều khiển nguồn DC axit chì GZDW

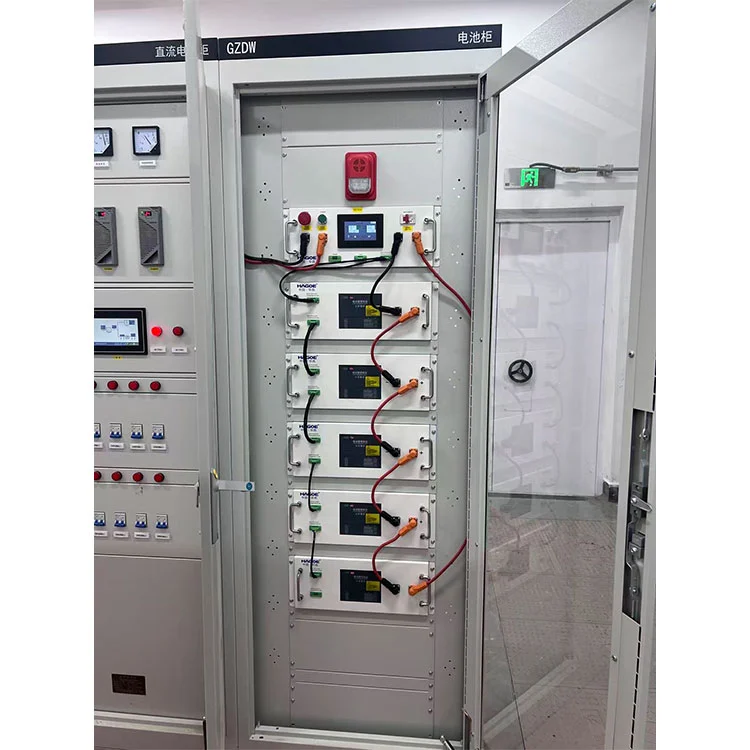

Bảng điều khiển nguồn điện DC Lithium GZDW

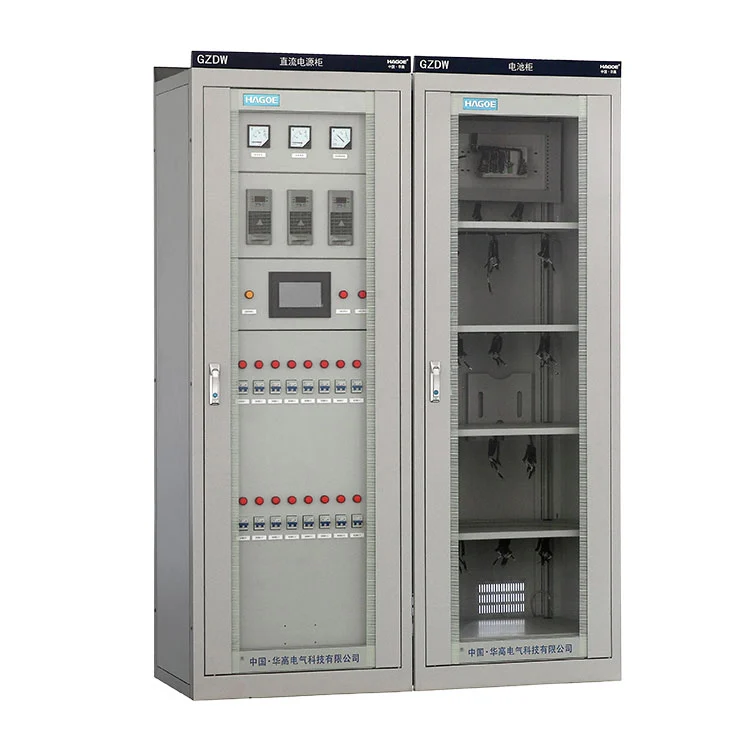

Bảng điều khiển nguồn DC GZDW Ni-Cd
Nó cũng có thể cấu hình nhưTủ sạc DC 48V, Tủ sạc 110V DCVàTủ sạc 220V DCtheo yêu cầu điện áp của các ứng dụng khác nhau.
Với bộ sạc mô-đun, tính năng giám sát thông minh và nhiều tùy chọn liên lạc,Dòng GZDWcung cấp nền tảng nguồn DC linh hoạt cho các dự án EPC trong và ngoài nước.
Trong các trạm biến áp và hệ thống điện công nghiệp hiện đại, độ tin cậy của nguồn DC ảnh hưởng trực tiếp đến hoạt động của rơle bảo vệ, máy cắt và thiết bị tự động hóa.
cácBảng điều khiển nguồn DC GZDWTích hợp các phần chức năng sau:
Đầu vào và chỉnh lưu AC
Hệ thống chuyển đổiAC380Vnguồn điện đầu vào thành đầu ra DC ổn định thông qua các mô-đun sạc hiệu suất cao. Nhiều mô-đun sạc có thể hoạt động song song để cải thiện tính dự phòng và tính linh hoạt trong bảo trì.
Sạc và quản lý pin
Hệ thống hỗ trợ sạc phao, cân bằng chức năng sạc và quản lý pin. Các loại pin khác nhau có thể được lựa chọn theo yêu cầu của dự án, bao gồm pin axit chì, lithium và Ni-Cd.
phân phối DC
Đầu ra DC được phân phối thông qua các mạch cấp nguồn độc lập với chức năng bảo vệ và giám sát, cung cấp nguồn điện đáng tin cậy cho thiết bị thứ cấp.
Giám sát hệ thống
Bộ giám sát thông minh liên tục ghi lại các điều kiện vận hành, cảnh báo và sự kiện lịch sử, giúp người vận hành xác định trạng thái hệ thống và yêu cầu bảo trì.
cácHG-E5(7 inch) vàHG-E6(10,4 inch) hệ thống giám sát thể hiện sự phát triển của HAGOE từ hệ thống DC vận hành bằng phím truyền thống sang nền tảng điều khiển cảm ứng công nghiệp thông minh.
Hệ thống giám sát hỗ trợ các kiến trúc hệ thống DC khác nhau:
Pin đơn với bộ sạc đơn, Pin đơn với bộ sạc đôi, Pin đôi với bộ sạc đơn, Pin đôi với bộ sạc đôi
Màn hình cảm ứng màu cấp công nghiệp cung cấp giao diện rõ ràng hơn để vận hành, cài đặt thông số và phân tích lỗi.
Các chức năng giám sát chính bao gồm:
Giám sát mô-đun sạc, Kiểm tra pin, Giám sát cách điện nhánh, Giám sát trạng thái chuyển mạch, Ghi lỗi lịch sử, Quản lý truyền thông
Hệ thống có thể lưu trữhơn 500.000 hồ sơ lỗi và vận hành lịch sử, cung cấp hỗ trợ dữ liệu có giá trị cho việc phân tích bảo trì.
Giao diện truyền thông có sẵn:
RS232
RS485
Ethernet RJ45
Các giao thức truyền thông tùy chọn bao gồm:
MODBUS
IEC61850
CDT
Hỗ trợ các yêu cầu cung cấp điện DC khác nhau
cácDòng GZDWcó thể được cấu hình với các công nghệ pin khác nhau tùy theo yêu cầu ứng dụng.
cácBảng điều khiển nguồn DC axit chì GZDWvẫn là cấu hình được sử dụng rộng rãi cho các trạm biến áp thông thường và các ứng dụng công nghiệp do công nghệ hoàn thiện, hiệu suất ổn định và lợi thế về chi phí.
cácBảng điều khiển nguồn điện DC Lithium GZDWphù hợp cho các dự án yêu cầu mật độ năng lượng cao hơn, giảm yêu cầu bảo trì và không gian lắp đặt nhỏ gọn.
Hệ thống quản lý pin (BMS) việc tích hợp có thể được xem xét theo thông số kỹ thuật của dự án.
cácBảng điều khiển nguồn DC GZDW Ni-Cdcó thể được áp dụng trong những môi trường đòi hỏi khắt khe trong đó khả năng chịu nhiệt độ rộng và tuổi thọ dài là những yếu tố quan trọng.
HAGOE có thể đề xuất cấu hình pin phù hợp dựa trên mức điện áp, môi trường lắp đặt, điều kiện vận hành và yêu cầu bảo trì.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điện áp đầu vào định mức | AC 380V ±20% |
| Tần số định mức | 50Hz ±10% |
| Điện áp đầu ra định mức | DC 110V / DC 220V |
| Dải điện áp đầu ra | DC 90–130V / DC 180–260V |
| Mô-đun sạc | HG-T, HG-Z, HG-F |
| Mô-đun sạc hiện tại | 10A, 20A, 30A; 5A, 10A, 20A, 30Atùy theo mô-đun |
| Mô-đun kiểm tra pin | HG-X, tối đa 4 mô-đun |
| Giám sát cách điện chi nhánh | HG-J, tối đa 16 mô-đun |
| Mô-đun biến tần | HG-N1K, 1K / 2K / 3K / 5K |
| Mô-đun giá trị chuyển đổi | HG-K, tối đa 16 mô-đun |
| Màn hình giám sát | HG-E57-inch /HG-E610,4 inch |
| Giao diện truyền thông | RS232 / RS485 / RJ45 |
| Giao thức truyền thông | MODBUS, IEC61850, CDTkhông bắt buộc |
| Hồ sơ lịch sử | Hơn 500.000hồ sơ lỗi và vận hành |
| Kích thước tủ | 800 × 600 × 2260 mm / 2360 mm |
| Cấu hình tủ | Kích thước không chuẩn có sẵn theo yêu cầu |
Đối với cấu hình dành riêng cho dự án, công suất sạc cuối cùng, dung lượng pin, số mạch cấp nguồn và mô-đun giám sát phải được xác định từ danh sách tải DC và thiết kế hệ thống thay vì chỉ chọn từ thông số kỹ thuật danh nghĩa của tủ.

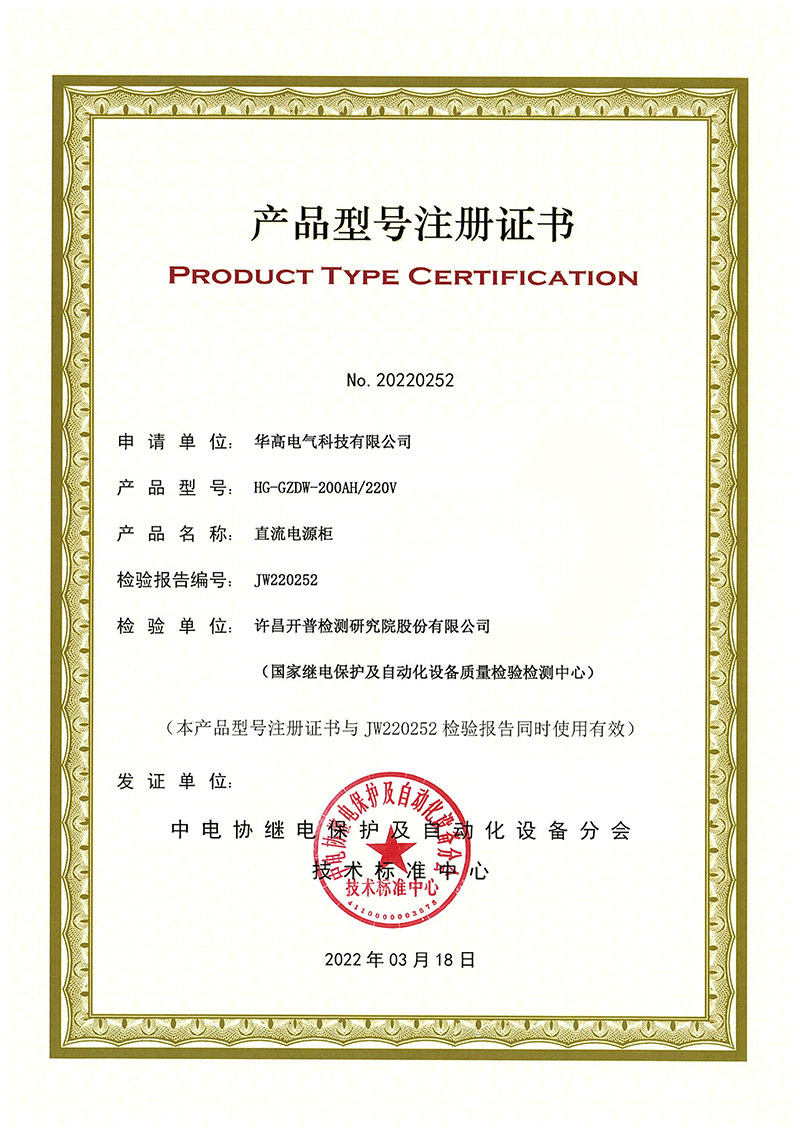

cácBảng nguồn DC HG-GZDW-200AH/220Vđã được thử nghiệm điển hình bởiCông ty TNHH Viện nghiên cứu và thử nghiệm Xuchang KaipuMẫu thử nghiệm được xác định làAC380V / DC220V / 40A, với một đơn vị được gửi để thử nghiệm.
Cuộc thử nghiệm được tiến hành từNgày 9 tháng 3 đến ngày 14 tháng 3 năm 2022, theo báo cáo sốJW220252. Cuộc thử nghiệm được phân loại làkiểm tra kiểu, với cơ sở thử nghiệm bao gồmDL/T 459-2017, Thiết bị cung cấp điện DC, cùng vớiGB/T 17626.18-2016để thử nghiệm miễn nhiễm sóng dao động tắt dần.
Theo kết luận báo cáo, các hạng mục được kiểm trađáp ứng các yêu cầu của tiêu chuẩn thử nghiệm hiện hành.
| Mục | Thông tin báo cáo thử nghiệm |
|---|---|
| Sản phẩm | Bảng cấp nguồn DC |
| Người mẫu | HG-GZDW-200AH/220V |
| Đặc điểm kỹ thuật mẫu | AC380V / DC220V / 40A |
| Số lượng mẫu | 1 đơn vị |
| Báo cáo số | JW220252 |
| Loại bài kiểm tra | Kiểm tra loại |
| Thời gian thử nghiệm | Ngày 9–14 tháng 3 năm 2022 |
| Tiêu chuẩn kiểm tra | DL/T 459-2017 |
| Cơ sở kiểm tra EMC | GB/T 17626.18-2016 |
| Phòng thí nghiệm thử nghiệm | Công ty TNHH Viện nghiên cứu và thử nghiệm Xuchang Kaipu |
| Kết luận kiểm tra | Các mặt hàng được thử nghiệm đã đáp ứng các yêu cầu áp dụng |
Báo cáo này cung cấpbằng chứng thử nghiệm cụ thể theo mô hìnhcho cấu hình HG-GZDW-200AH/220V và có thể được tham khảo trong quá trình đánh giá kỹ thuật và mua sắm dự án. Báo cáo thử nghiệm phải được xem xét cùng với cấu hình sản phẩm hiện tại và các yêu cầu kỹ thuật cụ thể của dự án.
Tóm tắt báo cáo thử nghiệm
Bảng điều khiển nguồn DC HG-GZDW-200AH/220V đã vượt qua thử nghiệm điển hình tại Công ty TNHH Viện Nghiên cứu và Thử nghiệm Xuchang Kaipu vào tháng 3 năm 2022. Tất cả các hạng mục được thử nghiệm đều đáp ứng yêu cầu của DL/T 459-2017 và GB/T 17626.18-2016.
Báo cáo số JW220252 có sẵn để tham khảo kỹ thuật và tài liệu mua sắm dự án.
Được xây dựng dựa trên kinh nghiệm sản xuất thiết bị nguồn DC của HAGOE
Công ty TNHH Công nghệ Điện HAGOEđược thành lập vào năm2008tại Ôn Châu, Trung Quốc, với kinh nghiệm sản xuất bao gồm tủ cấp nguồn DC, hệ thống điện tích hợp AC/DC, hệ thống UPS, thiết bị đóng cắt, trạm biến áp và cụm điện hạ thế.
Đối với các dự án GZDW, việc sản xuất không chỉ bao gồm việc lắp ráp tủ. Các mô-đun sạc, bộ phận giám sát, thiết bị bảo vệ, hệ thống dây điện bên trong và bộ phận phân phối DC cần hoạt động như một hệ thống phối hợp.
Kiểm soát chất lượng sản xuất bao gồm các giai đoạn chính bao gồm:

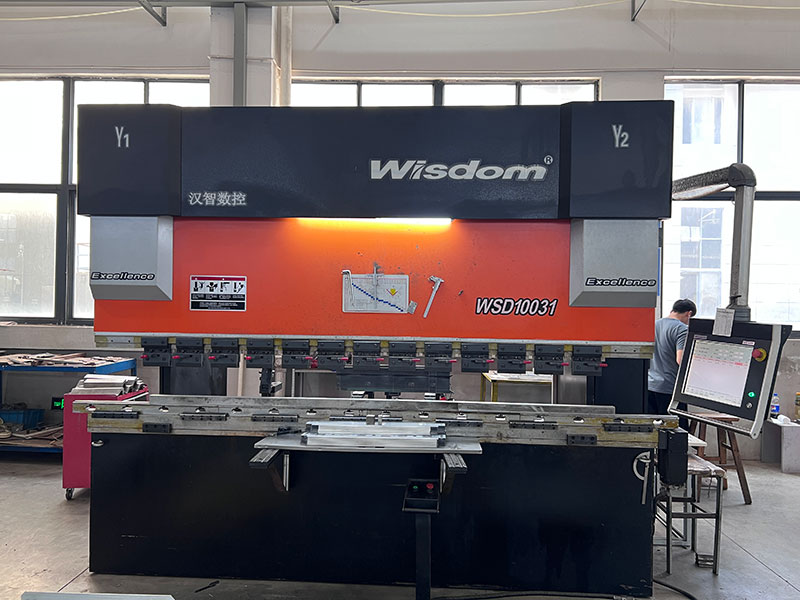

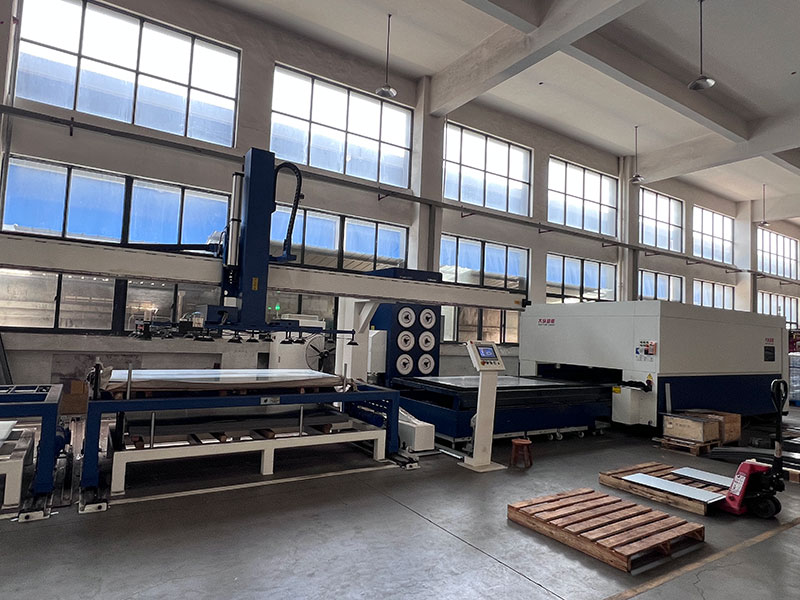

Gia công và hoàn thiện tủ— Gia công tấm kim loại, lắp ráp vỏ và xử lý bề mặt được hoàn thiện theo bản vẽ tủ đã được phê duyệt.
Lắp ráp điện— Thanh cái, mô-đun sạc, bộ giám sát, bộ phận bảo vệ và thiết bị đầu cuối được lắp đặt theo cấu hình điện đã được phê duyệt.
Xác minh hệ thống dây điện- Hệ thống dây điện bên trong, nhận dạng đầu nối và các kết nối mạch điện được kiểm tra theo bản vẽ đã được phê duyệt trước khi thử nghiệm.
Kiểm tra chức năng— Chức năng sạc, giao diện giám sát, tín hiệu cảnh báo, giao diện liên lạc và chức năng chuyển mạch liên quan được xác minh theo yêu cầu của dự án.
HAGOE hoạt động theoISO 9001:2015, ISO 14001:2015VàISO 45001:2018hệ thống quản lý được chứng nhận. Phạm vi sản xuất được chứng nhận bao gồm các tủ cấp nguồn DC và các thiết bị điện khác, cung cấp cơ sở quản lý chất lượng được ghi chép cho quá trình sản xuất dự án.
cácDòng GZDWchủ yếu dành cho các ứng dụng mà nguồn DC phải luôn sẵn có để bảo vệ, điều khiển và thiết bị phụ trợ.
Hệ thống có thể cung cấp nguồn điện DC để bảo vệ rơle, vận hành máy cắt, thiết bị tự động hóa, tín hiệu và các hệ thống thứ cấp khác.110V và 220V DCcấu hình bao gồm các yêu cầu điện áp DC trạm biến áp phổ biến.
Các nhà máy, hầm mỏ, cơ sở luyện kim, nhà máy hóa chất và các khu công nghiệp khác có thể sử dụngHệ thống GZDWnhư một nguồn cung cấp DC chuyên dụng cho các mạch điều khiển và bảo vệ.
Các dự án vận tải đường sắt và cơ sở hạ tầng khác có thể yêu cầu nguồn DC tập trung cho các thiết bị liên quan đến điều khiển, tín hiệu và truyền thông. Kiến trúc giám sát mô-đun cho phép hệ thống được cấu hình theo yêu cầu của dự án.
Đối với các ứng dụng sử dụng hệ thống DC điện áp thấp hơn, HAGOE có thể phát triển các cấu hình tương ứng nhưTủ sạc DC 48V, tùy thuộc vào thông số kỹ thuật về pin và sạc được yêu cầu.
Cấu hình ứng dụng cuối cùng phụ thuộc vào tải DC, yêu cầu tự chủ của pin, khả năng sạc và sơ đồ bảo vệ dự án.
Chọn nhà cung cấp GZDW không chỉ là việc có được một tủ có nhãn điện áp chính xác. Đối với hệ thống nguồn DC được thiết kế, nhà cung cấp cần hiểu mối quan hệ giữa bộ sạc, pin, phân phối DC, giám sát và ứng dụng tại chỗ.
HAGOE đã sản xuất thiết bị điện và nguồn điện trong gần hai thập kỷ, với phạm vi sản phẩm bao gồm hệ thống nguồn DC và các thiết bị điện liên quan.
cácNền tảng GZDWcó thể được cấu hình cho hệ thống pin chì-axit, lithium hoặc Ni-Cd theo yêu cầu của dự án.
Mô-đun sạc, dung lượng pin, mạch cấp liệu, mô-đun giám sát, giao diện liên lạc và kích thước tủ có thể được chỉ định theo thiết kế điện của khách hàng.
cácHG-E5VàHG-E6hệ thống giám sát cung cấp một giao diện tích hợp để giám sát hệ thống, hồ sơ lịch sử và liên lạc.
HAGOE có thể làm việc từ SLD của khách hàng, danh sách tải và thông số kỹ thuật để chuẩn bị cấu hình và tài liệu tùy chỉnh cho việc mua sắm dự án.
HAGOE hoạt động theoISO 9001, ISO 14001VàISO 45001hệ thống quản lý được chứng nhận, hỗ trợ sản xuất được kiểm soát và quy trình chất lượng được ghi lại.
Công ty TNHH Công nghệ Điện HAGOE
Được thành lập vào năm 2008, HAGOE là nhà sản xuất chuyên nghiệp về hệ thống cấp nguồn DC, thiết bị đóng cắt hạ thế và các thiết bị điện liên quan. Với hệ thống quản lý được chứng nhận ISO 9001, ISO 14001 và ISO 45001, HAGOE cung cấp các giải pháp năng lượng đáng tin cậy cho các trạm biến áp, cơ sở công nghiệp và các dự án cơ sở hạ tầng trên toàn thế giới.
cácNền tảng GZDWcó thể được cấu hình choaxit chì, lithium và Ni-Cdhệ thống pin. Việc lựa chọn pin nên xem xét tải DC, thời gian dự phòng cần thiết, nhiệt độ môi trường, điều kiện bảo trì và thông số kỹ thuật của dự án.
Đúng. HAGOE có thể cung cấp cấu hình cho các yêu cầu hệ thống DC khác nhau. Dữ liệu được cung cấp cụ thể bao gồmDC110V và DC220V, trong khiTủ sạc DC 48Vcó thể được thiết kế theo các thông số kỹ thuật về sạc và pin cần thiết.
Tủ sạc chủ yếu tập trung vào việc chuyển đổi AC/DC và sạc pin. cácGZDWlà một hệ thống nguồn DC tích hợp có thể kết hợp các mô-đun sạc, pin, phân phối DC, giám sát cách điện, kiểm tra pin, báo động và liên lạc hệ thống.
Đúng. Công suất sạc, cấu hình pin, mạch cấp nguồn, mô-đun giám sát, chức năng liên lạc và kích thước tủ có thể được cấu hình theo yêu cầu của dự án.SLD, danh sách tải và yêu cầu kỹ thuật.
Tùy thuộc vào cấu hình đã chọn, hệ thống giám sát có thể giám sát các mô-đun sạc, trạng thái pin, cách điện nhánh, tín hiệu chuyển mạch, cảnh báo và hồ sơ vận hành. Nó cũng có thể giao tiếp với các hệ thống bên ngoài thông quaRS232, RS485 hoặc RJ45giao diện.
Đúng.MODBUS, IEC61850 và CDTcó sẵn dưới dạng các tùy chọn giao thức truyền thông. Giao diện và giao thức thực tế phải được xác nhận theo yêu cầu của hệ thống tự động hóa hoặc SCADA của khách hàng.
Công suất sạc phải được xác định từ tải DC, dung lượng pin, yêu cầu về thời gian sạc và khả năng dự phòng của hệ thống. HAGOE có thể đề xuất số lượng mô-đun sạc thích hợp và định mức dòng điện sau khi xem xét dữ liệu tải DC của dự án.
Đối với báo giá kỹ thuật, thông tin hữu ích nhất bao gồmĐiện áp hệ thống DC, danh sách tải, loại và dung lượng pin, thời gian dự phòng cần thiết, số lượng bộ cấp nguồn DC, yêu cầu giám sát và giao thức truyền thông. MỘTSLDhoặc đặc điểm kỹ thuật được ưu tiên nếu có.
