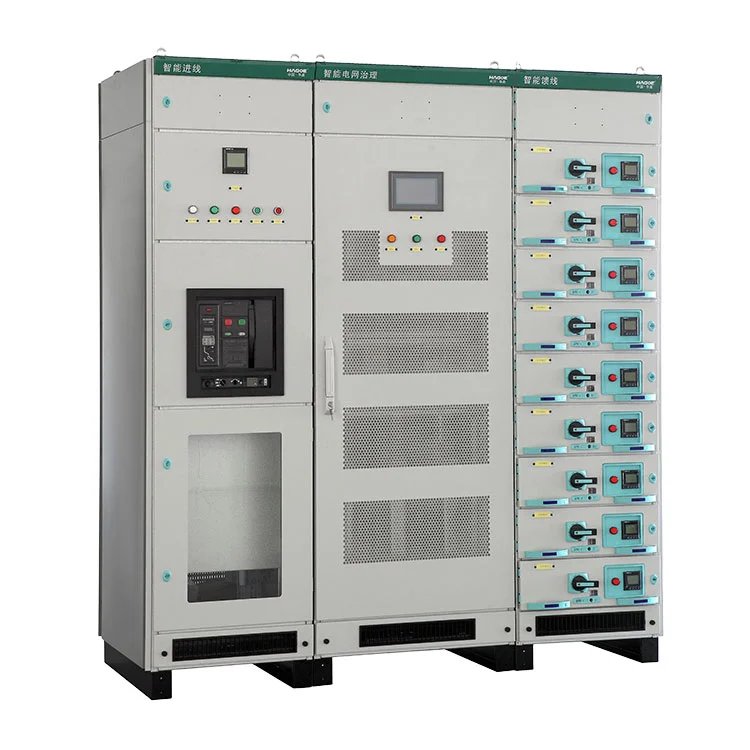

Bảng điều khiển nguồn AC có thể được cấu hình với nguồn cung cấp AC kép trong đó dự án yêu cầu nguồn thay thế cho tải phụ. Có thể chọn chuyển tự động hoặc thủ công theo sơ đồ điều khiển, với khóa liên động cơ và điện được kết hợp khi cần thiết để ngăn chặn tình trạng đóng đồng thời không phù hợp. Logic truyền tải, định mức đầu vào và bố trí điều khiển được xác nhận theo bản vẽ điện và yêu cầu tải của dự án.
Phần đi ra có thể được trang bị bộ ngắt mạch được lựa chọn theo đặc tính tải và yêu cầu bảo vệ. Điều này cho phép bảo vệ nhánh riêng biệt cho các tải phụ như thiết bị bảo vệ, hệ thống tự động hóa, thiết bị liên lạc và chiếu sáng. Công suất vào, xếp hạng máy cắt, số lượng mạch đi và công suất cắt phải được chọn theo lịch tải dự án và các thông số ngắn mạch có sẵn thay vì sử dụng cấu hình cố định.
Tùy thuộc vào yêu cầu giám sát, Dòng HJP có thể kết hợp các đồng hồ đo kỹ thuật số để đo điện áp, dòng điện, tần số và hệ số công suất ba pha. Đối với các dự án yêu cầu kết nối với hệ thống giám sát giám sát,Giao tiếp RS485 và MODBUScó thể được cấu hình với các thiết bị giám sát tương thích. Các chức năng liên lạc khả dụng phụ thuộc vào đồng hồ đo được chọn và kiến trúc hệ thống tổng thể.
Bảng phân phối nguồn xoay chiều dòng HJP có thể được cấu hình với các thiết bị bảo vệ đột biến, đèn báo cảnh báo và các bộ phận bảo vệ liên quan theo thiết kế điện của dự án. Bố trí bảo vệ cuối cùng phải được xác định dựa trên điện áp hệ thống, cấu hình nối đất, đặc tính tải và các tiêu chuẩn hiện hành của địa phương để đảm bảo khả năng tương thích giữa các thiết bị bảo vệ và hệ thống điện.
| Thông số kỹ thuật | Đặc điểm kỹ thuật |
|---|---|
| Điện áp định mức | 380/220 VAC ±20% |
| Tần số định mức | 50Hz / 60Hz |
| Số lượng dòng đầu vào AC | 1 hoặc 2 |
| Điện áp cách điện | 1000 V |
| Xếp hạng thời gian ngắn chịu được hiện tại | >40 kA (RMS) |
| Xếp hạng đỉnh chịu được hiện tại | 100 kA |
| Lớp bảo vệ | IP30 trở lên |
| Cấu trúc bảng điều khiển | Loại PK-10 |
| Kích thước tủ (W × D × H) | 800 × 600 × 2260 mm hoặc 2360 mm |
Việc lựa chọn Bảng điều khiển nguồn AC phải dựa trên cách sắp xếp nguồn điện vào, công suất tải, mạch điện ra, yêu cầu bảo vệ và kiến trúc giám sát. Đối với các hệ thống phụ trợ trạm biến áp yêu cầu nguồn thay thế, có thể xem xét nguồn cung cấp kép có khả năng chuyển tải tự động.
Đối với phân phối công nghiệp nói chung, có thể chọn cấu hình đầu vào và đầu ra tùy theo tải được kết nối.
Trước khi báo giá, HAGOE có thể xem xét yêu cầu của khách hàngsơ đồ một đường, biểu đồ tải, điện áp định mức, bố trí nguồn điện vào, số lượng mạch điện ra, kích thước tủ và các yêu cầu giám sátđể thiết lập cấu hình cần thiết.

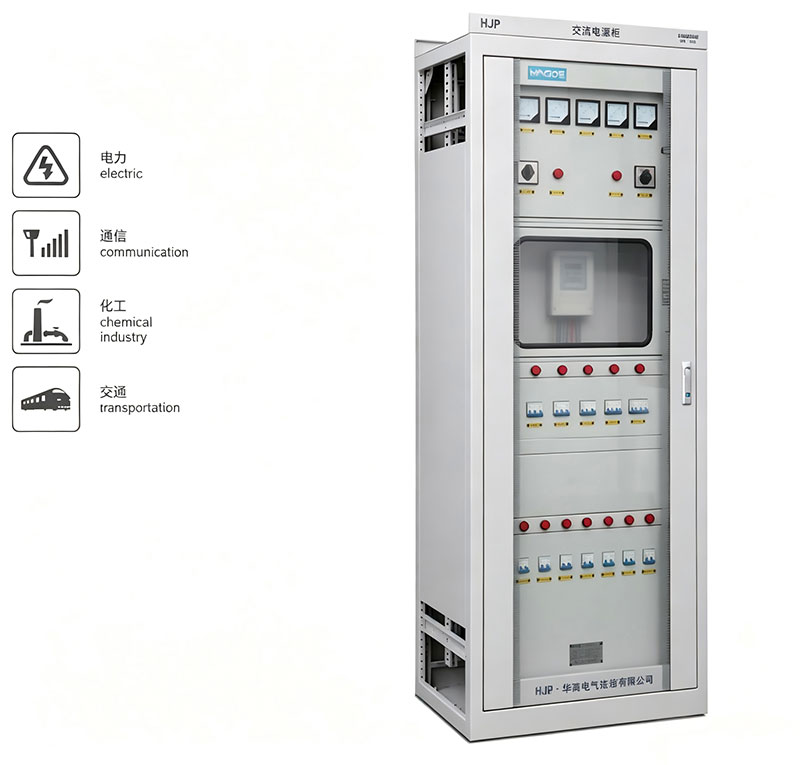

Dòng HJP được thiết kế cho các ứng dụng điện và công nghiệp yêu cầu phân phối nguồn AC phụ trợ.
TRONGtrạm biến áp và nhà máy điện, nó có thể cung cấp các tải dịch vụ cho trạm bao gồm thiết bị bảo vệ, tự động hóa, thông tin liên lạc, điều khiển và chiếu sáng.
TRONGcơ sở sản xuất công nghiệp, nó có thể được sử dụng trong phòng điều khiển, phòng MCC và các khu vực phân phối phụ trợ điện áp thấp khác.
Vìdự án EPC ở nước ngoài, kết cấu tủ, các bộ phận điện và chức năng giám sát có thể được điều chỉnh theo yêu cầu về điện của địa phương và bản vẽ dự án đã được phê duyệt.
China HAGOE Electric là nhà cung cấp đủ tiêu chuẩn cho State Grid Corporation of China, China Southern Power Grid và Guangdong Power Grid. Sản phẩm của công ty đã đạt các chứng nhận liên quan của Lưới điện Nhà nước và được lựa chọn thành công thông qua các dự án đấu thầu do hệ thống lưới điện tổ chức. HAGOE Electric cung cấp các sản phẩm chất lượng cao, ổn định và đáng tin cậy cho việc tái thiết, nâng cấp lưới điện và an ninh điện.
HAGOE cung cấp tùy chỉnh dựa trên dự án choNhà thầu EPC, nhà phân phối nước ngoài, nhà tích hợp hệ thống điện và người dùng công nghiệp. Tùy thuộc vào các yêu cầu kỹ thuật đã được xác nhận, dòng HJP có thể được điều chỉnh về kích thước tủ, cách bố trí đầu vào, mạch đầu ra, cầu dao và đồng hồ đo, mô-đun giám sát, giao diện truyền thông, cấu hình thanh cái, đầu vào cáp và bảng tên OEM.
Đối với các dự án ở nước ngoài, HAGOE cũng có thể điều phốitài liệu kỹ thuật, bao bì xuất khẩu, ghi nhãn đa ngôn ngữ và hỗ trợ hậu cần quốc tếtheo phạm vi cung cấp đã thoả thuận.

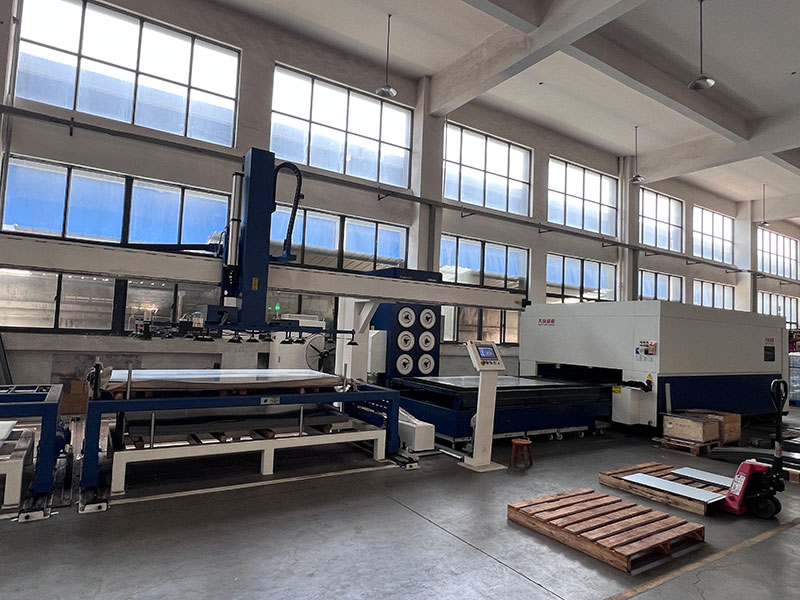

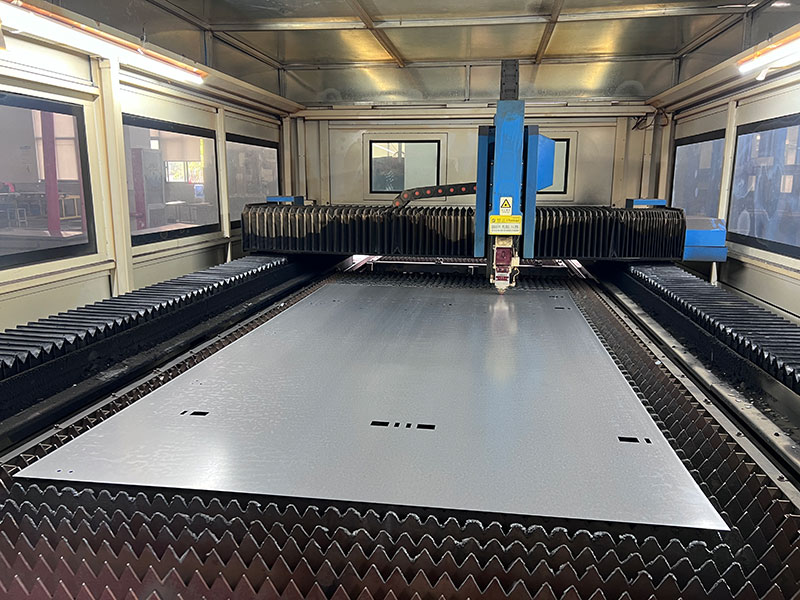

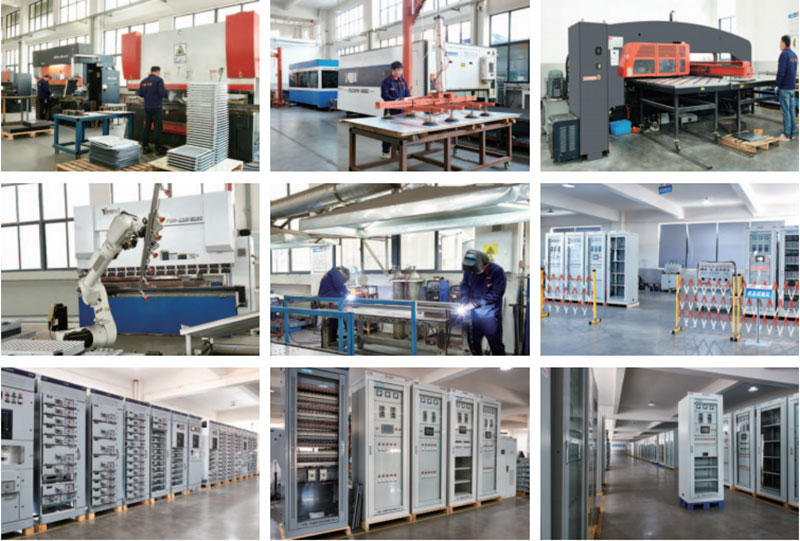

HAGOE tích hợp R&D, chế tạo kim loại tấm, lắp ráp điện và thử nghiệm sản phẩm trong hệ thống sản xuất của mình. Cơ sở sản xuất được trang bị máy cắt laser TRUMPF, máy uốn CNC AMADA, máy đột dập tháp pháo CNC và thiết bị cắt chính xác để chế tạo tủ điện. Quy trình lắp ráp bao gồm xây dựng tủ, xử lý thanh cái, nối dây điện và lắp đặt linh kiện, sau đó là kiểm tra hiệu suất điện hiện hành trước khi vận chuyển.
Đối với Bảng cấp nguồn AC dòng HJP, việc kiểm soát chất lượng tập trung vào việc xây dựng tủ, thanh cái và hệ thống dây điện, lắp đặt thành phần, chức năng bảo vệ và hiệu suất điện. HAGOE cũng vận hành các hệ thống kiểm tra lão hóa thông minh, thiết bị kiểm tra hiệu suất điện, hệ thống kiểm tra EMC, buồng kiểm tra nhiệt độ cao và nhiệt độ thấp và thiết bị kiểm tra IP. Các quy trình thử nghiệm phù hợp được áp dụng tùy theo loại sản phẩm và yêu cầu của dự án.

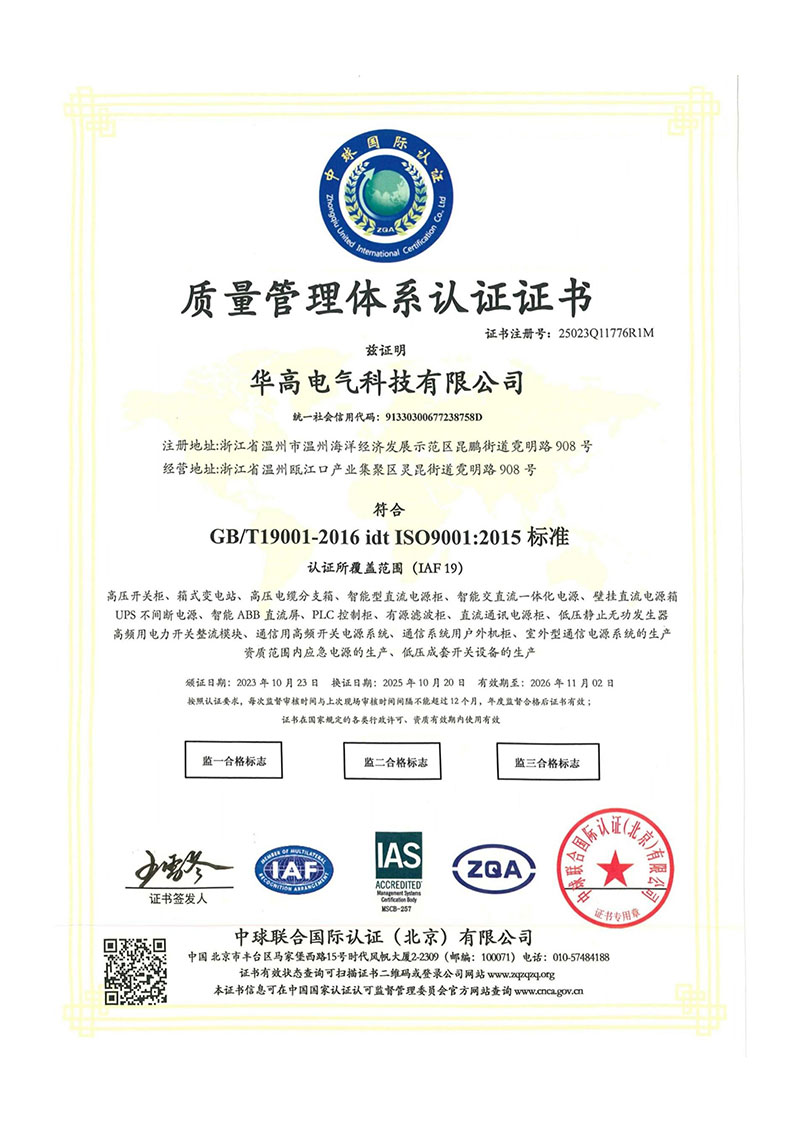

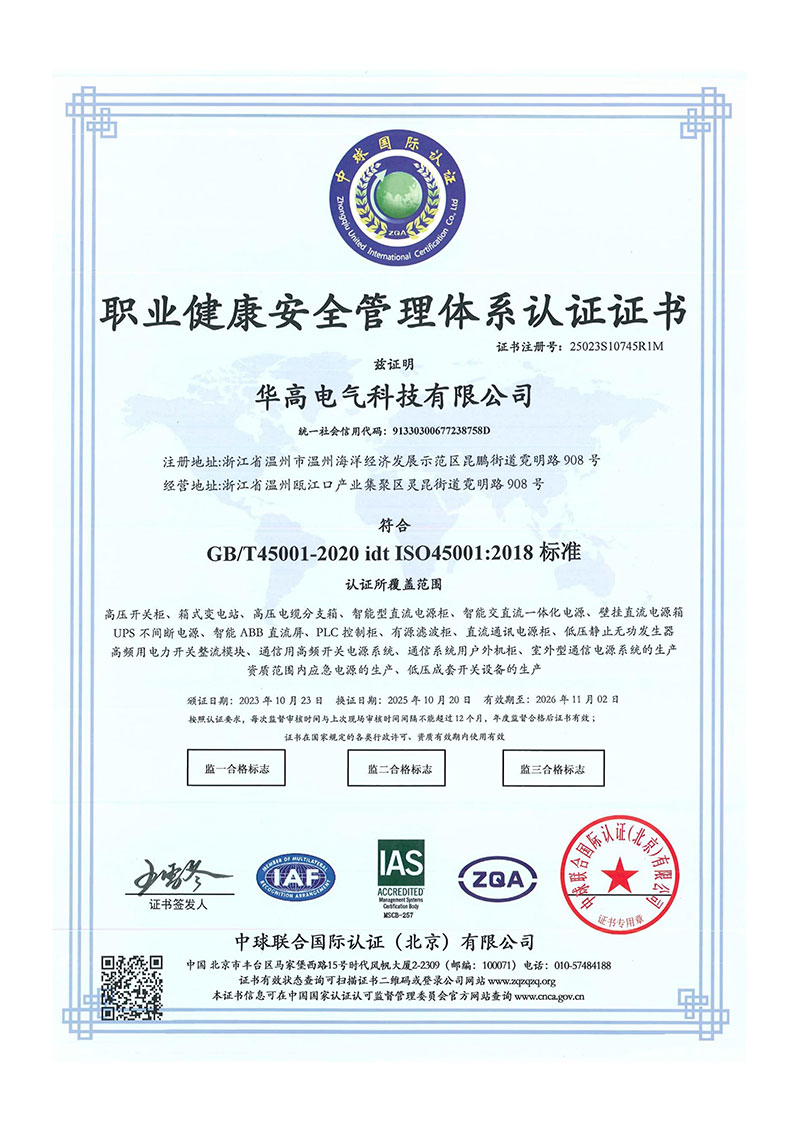

Hệ thống quản lý sản xuất của HAGOE được chứng nhậnISO 9001:2015, ISO 14001:2015 và ISO 45001:2018. Chứng chỉ Hệ thống quản lý chất lượng ISO 9001 được cấpSố 25023Q11776R1M, chứng chỉ Hệ thống quản lý môi trường ISO 14001 làSố 25023E10877R1M, và chứng chỉ Hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO 45001 làSố 25023S10745R1M.
Phạm vi được chứng nhận bao gồm các sản phẩm bao gồm tủ cấp nguồn DC, hệ thống điện tích hợp AC/DC, hệ thống UPS, thiết bị đóng cắt, tủ điều khiển PLC, hệ thống nguồn liên lạc và cụm thiết bị đóng cắt điện áp thấp.
Đối với các cấu hình HJP cụ thể, tài liệu hiện hành nhưBáo cáo thử nghiệm CCC, CE, CB, RoHS hoặc sản phẩmcó thể được cung cấp theo cấu hình thực tế và yêu cầu của thị trường đích.
HAGOE chuẩn bị bao bì xuất khẩu theo kích thước tủ, phương thức vận chuyển và yêu cầu về điểm đến. Bảo vệ tiêu chuẩn có thể bao gồm màng căng, bảo vệ góc và thùng gỗ, với cấu trúc đóng gói cuối cùng được xác nhận theo đơn đặt hàng và điều kiện vận chuyển.
Các đơn đặt hàng ở nước ngoài có thể được cung cấp theoĐiều kiện FOB hoặc CIF, cùng với các tài liệu xuất khẩu, hướng dẫn kỹ thuật, sơ đồ nối dây và nhãn sản phẩm đa ngôn ngữ. Việc cung cấp một phần CKD cũng có thể được thảo luận cho các dự án yêu cầu lắp ráp ở nước ngoài nếu phạm vi kỹ thuật cho phép.
Thời gian thực hiện cuối cùng phải được xác nhận saubản vẽ, thông số kỹ thuật, cấu hình thành phần và số lượng đặt hàngđã được hoàn thiện.
Công ty TNHH Công nghệ Điện HAGOE được thành lập vào năm2008và đã phát triển năng lực lâu dài trong lĩnh vực R&D và sản xuất hệ thống cung cấp điện, thiết bị phân phối điện áp thấp, thiết bị tự động hóa công nghiệp và các sản phẩm điện năng lượng mới.
Công ty nắm giữ34 bằng sáng chế quốc gia được ủy quyền, vận hành thiết bị sản xuất bao gồm máy cắt laser TRUMPF và máy uốn CNC AMADA, đồng thời duy trì khả năng thử nghiệm bao gồm hiệu suất điện, EMC, lão hóa, điều kiện môi trường và bảo vệ IP.
Hệ thống quản lý của nó được chứng nhận đểISO 9001, ISO 14001 và ISO 45001, trong khi sản phẩm và dịch vụ của nó tiếp cận khách hàng ở Trung Quốc vàhơn 30 quốc gia và khu vựcở nước ngoài.
Đối với các nhà thầu EPC, nhà phân phối và người dùng công nghiệp tìm nguồn cung cấp Bảng nguồn AC dòng HJP, HAGOE có thể cung cấp quy trình cung cấp tích hợp bao gồmcấu hình kỹ thuật, tùy chỉnh sản phẩm, sản xuất, kiểm tra chất lượng và giao hàng xuất khẩu.
Hiệu suất, chứng nhận và tài liệu tham khảo dự án dành riêng cho sản phẩm có thể được xác minh theo cấu hình thực tế và tài liệu kỹ thuật hỗ trợ.

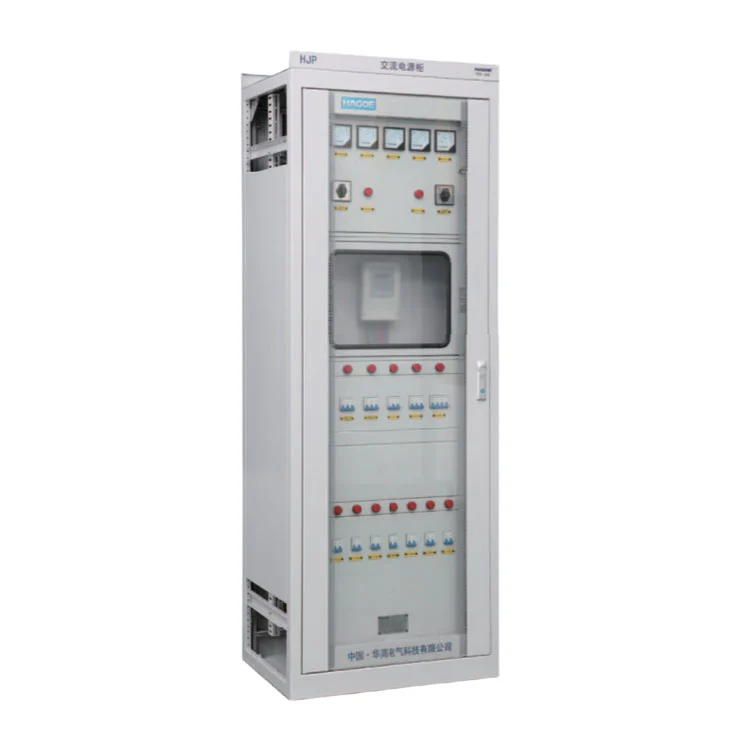

Bảng điều khiển nguồn AC dòng HJP được thiết kế chophân phối điện AC phụ trợtrong các trạm biến áp, nhà máy điện, cơ sở công nghiệp, phòng điều khiển và cơ sở hạ tầng điện khác. Nó có thể cung cấp năng lượng cho bảo vệ rơle, tự động hóa, liên lạc, chiếu sáng và các phụ tải dịch vụ trạm khác.
Đúng. Sê-ri HJP có thể được cấu hình bằngnguồn cung cấp AC képcho các ứng dụng yêu cầu nguồn điện thay thế. Có thể chọn chuyển tự động hoặc thủ công theo sơ đồ điện của dự án, với logic chuyển được xác nhận trong quá trình thiết kế kỹ thuật.
Cấu hình tiêu chuẩn được thiết kế choAC 380V/220V, 50Hzhệ thống điện áp thấp. MỘTCấu hình 60Hzcũng có thể được cung cấp theo yêu cầu của dự án và các thành phần điện được lựa chọn.
Đúng. HAGOE cung cấp tùy chỉnh dựa trên dự án choNhà thầu EPC, nhà phân phối, nhà tích hợp hệ thống và người dùng công nghiệp. Kích thước tủ, bố trí nguồn điện vào, mạch điện đi, cầu dao, đồng hồ đo, mô-đun giám sát, giao diện truyền thông, đầu vào cáp, cấu hình thanh cái và bảng tên OEM có thể được tùy chỉnh theo các yêu cầu kỹ thuật đã được phê duyệt.
Bảng điều khiển có thể được cấu hình với các thiết bị giám sát kỹ thuật số đểđiện áp, dòng điện, tần số và hệ số công suất. Khi được yêu cầu,Giao tiếp RS485/MODBUScó thể được kết hợp để kết nối với hệ thống giám sát giám sát. Cấu hình liên lạc cuối cùng phụ thuộc vào thiết bị giám sát và kiến trúc hệ thống được chọn.
Để có cấu hình và báo giá chính xác, khách hàng nên cung cấpsơ đồ một đường dây, biểu đồ tải, điện áp định mức, bố trí nguồn điện vào, số mạch điện ra, kích thước tủ, yêu cầu giám sát, tiêu chuẩn áp dụng và số lượng đặt hàng. Đối với các dự án EPC, bản vẽ điện và thông số kỹ thuật được phê duyệt đặc biệt hữu ích.
Đúng. Tùy thuộc vào phạm vi dự án, HAGOE có thể cung cấpthông số kỹ thuật của sản phẩm, sơ đồ nối dây, hướng dẫn kỹ thuật, hồ sơ kiểm tra, tài liệu kiểm tra và tài liệu xuất khẩu. Gói tài liệu có thể được xác nhận trước khi sản xuất.
Hệ thống quản lý sản xuất của HAGOE được chứng nhậnISO 9001:2015, ISO 14001:2015 và ISO 45001:2018. Tùy thuộc vào cấu hình sản phẩm thực tế và thị trường đích, áp dụngCCC, CE, CB, RoHS hoặc tài liệu kiểm tra sản phẩmcũng có thể được cung cấp nếu có.
Đúng. HAGOE hỗ trợ các dự án EPC ở nước ngoài bằngcấu hình kỹ thuật, tùy chỉnh OEM, sản xuất, tài liệu chất lượng, đóng gói xuất khẩu, phối hợp hậu cần và hỗ trợ kỹ thuật. Theo hồ sơ của công ty, sản phẩm và dịch vụ của HAGOE đã được mở rộng tớihơn 30 quốc gia và khu vực.
HAGOE tích hợp chế tạo kim loại tấm, lắp ráp điện và thử nghiệm sản phẩm trong hệ thống sản xuất của mình. Cơ sở sản xuất của nó bao gồmMáy cắt laser TRUMPF, máy uốn CNC AMADA, máy đột dập tháp pháo CNC và thiết bị kiểm tra hiệu suất điện. Kiểm soát chất lượng bao gồm việc xây dựng tủ, lắp đặt linh kiện, nối dây, làm việc với thanh cái, chức năng bảo vệ và kiểm tra hiệu suất điện hiện hành.
Đúng. HAGOE có thể hỗ trợThương hiệu OEM và cấu hình dành riêng cho dự án, bao gồm bảng tên, nhãn sản phẩm, tài liệu, thông số kỹ thuật của tủ và các bộ phận điện được chọn. Các yêu cầu OEM phải được xác nhận cùng với thông số kỹ thuật trước khi sản xuất.
Thời gian sản xuất phụ thuộc vàosố lượng tủ, cấu hình điện, lựa chọn linh kiện, yêu cầu tùy chỉnh và phê duyệt bản vẽ. Lịch trình giao hàng được xác nhận có thể được cung cấp sau khi thông số kỹ thuật, bản vẽ và đơn đặt hàng được hoàn tất.
