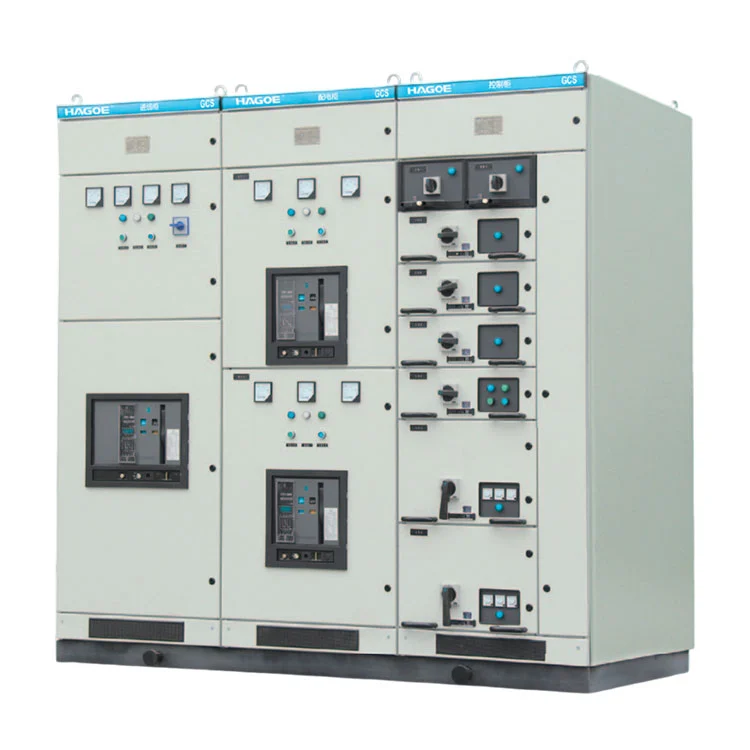

Thiết bị đóng cắt điện áp thấp GCS không chỉ là một tủ phân phối điện áp thấp thông thường. Nó là một hệ thống thiết bị chuyển mạch hoàn chỉnh được phát triển chocác ứng dụng phân phối công suất cao, đa mạch và tự động hóa cao.
Trong các nhà máy điện lớn, cơ sở hóa dầu, dây chuyền sản xuất luyện kim và các tòa nhà cao tầng, hệ thống điện áp thấp có thể được yêu cầu để xử lý việc phân phối điện vào, các bộ cấp điện ra, điều khiển động cơ tập trung và bù công suất phản kháng trong cùng một cơ sở hạ tầng điện.
GCS sử dụng các khối chức năng có thể rút ra để tổ chức các chức năng điện khác nhau trong cách sắp xếp tủ có cấu trúc, cho phép cấu hình các mạch theo yêu cầu tải thực tế.
Với dòng điện định mức lên tới4000A, GCS đặc biệt thích hợp cho các hệ thống phân phối điện áp thấp lớn thay vì chỉ phân phối cho người dùng cuối thông thường.
GCS có thể được cấu hình xung quanh ba chức năng điện chính:
Phân phối điện hạ thế
Được sử dụng cho nguồn điện vào, phân phối thanh cái và nhiều mạch cấp nguồn ra.
Điều khiển động cơ tập trung
Được thiết kế để điều khiển tập trung các máy móc sản xuất, máy bơm, quạt, máy nén và các tải động cơ công nghiệp khác.
Bù công suất phản kháng
Chức năng bù phản kháng có thể được kết hợp theo thiết kế hệ thống để hỗ trợ quản lý hệ số công suất và sử dụng năng lượng điện hiệu quả hơn.
Đối với các cơ sở công nghiệp tự động hóa cao, GCS cũng có thể được cấu hình để tích hợp giao diện với máy tính giám sát, PLC và các hệ thống điều khiển khác, cho phép thiết bị đóng cắt hoạt động như một phần của kiến trúc tự động hóa công nghiệp rộng hơn.
GCS sử dụng mộtkiến trúc điện áp thấp có thể rút ra, cho phép bố trí các đơn vị chức năng theo sơ đồ phân phối.
Các dự án công nghiệp lớn có thể yêu cầu nhiều mạch có xếp hạng và chức năng khác nhau trong cùng một dòng thiết bị đóng cắt. Với cấu hình hoàn toàn cố định, việc bảo trì mạch, sửa đổi hệ thống và bảo trì thiết bị có thể trở nên hạn chế hơn.
GCS tổ chức các mạch thông qua các đơn vị chức năng có thể rút ra được, tạo ra sự sắp xếp có cấu trúc chặt chẽ hơn cho các chức năng phân phối, điều khiển và bảo vệ.
Kiến trúc này đặc biệt phù hợp với:
Hệ thống phân phối đa cấp
Ứng dụng MCC tập trung
Dự án tự động hóa công nghiệp lớn
Hệ thống sản xuất yêu cầu bảo trì thiết bị hiệu quả
GCS đặc biệt phù hợp với các hệ thống phân phối yêu cầu giao diện máy tính và mức độ tự động hóa cao hơn.
Hệ thống điện công nghiệp hiện đại cần nhiều hơn việc phân phối điện cơ bản. Người vận hành cũng có thể cần truy cập vào trạng thái vận hành, thông số mạch và thông tin điều khiển. Do đó, thiết bị đóng cắt điện áp thấp cần phải tương tác hiệu quả với kiến trúc điều khiển công nghiệp rộng hơn.
Tùy thuộc vào yêu cầu của dự án, GCS có thể kết hợp các thành phần và giao diện đo lường, bảo vệ và điều khiển phù hợp với PLC, hệ thống giám sát hoặc máy tính công nghiệp.
Sự kết hợp giữa phân phối và điều khiển điện năng này giúp GCS phù hợp với các ngành sản xuất liên tục như hóa dầu, luyện kim, sản xuất điện và sản xuất dệt may.
|
|
|

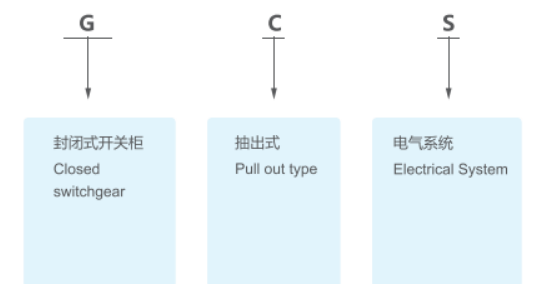

380（400）、（660） |
|
|
|
220、380（400）110、220 AC 220.380(400) DC 110.220 |
|
Tần số định mức (Hz) |
|
50（60） |
|
Điện áp cách điện định mức (V) |
|
690（1000） |
|
Dòng điện định mức (A) |
Thanh cái ngang |
4000 |
|
Thanh cái dọc |
1000 |
|
|
|
|
50,80 |
|
|
|
105.176 |
|
（V/1 phút） |
Mạch chính |
2500 |
|
Mạch phụ trợ |
1760 |
|
|
Mức độ bảo vệ |
|
IP30.IP40 |
|

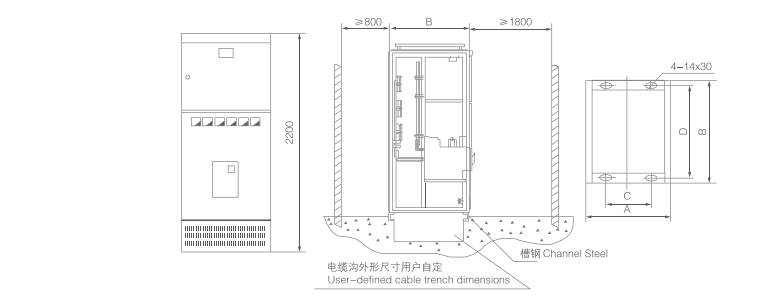

Mã tủ mục đích chung |
A |
B |
C |
D |
Ghi chú |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
Tủ liên lạc |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
Tủ điện |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
Tủ điện |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
Tủ điện |
Cả GCS và GCK đều sử dụng kiến trúc có thể rút ra được, nhưng các ứng dụng kỹ thuật điển hình của chúng là khác nhau.
GCK thường được sử dụng chophân phối điện áp thấp công nghiệp và điều khiển động cơ, tập trung vào các ứng dụng PC và MCC.
GCS hướng tớihệ thống phân phối điện áp thấp công suất cao, mật độ cao và tự động hóa cao. Với dòng điện định mức lên tới 4000A, nó được thiết kế cho các ứng dụng tích hợp liên quan đến phân phối quy mô lớn, điều khiển động cơ tập trung và bù công suất phản kháng.
Do đó, việc lựa chọn sản phẩm nên xem xét:
Công suất hệ thống → Số lượng mạch vào/ra → Tải động cơ → Yêu cầu tự động hóa → Bù phản kháng → Không gian lắp đặt → Yêu cầu bảo trì
GCS có thể được sử dụng trong các hệ thống điện phụ trợ điện áp thấp trong các nhà máy điện, cung cấp khả năng phân phối và điều khiển tập trung cho các thiết bị phụ trợ, phụ tải động cơ và các phụ tải điện áp thấp khác.
Các cơ sở hóa dầu thường liên quan đến hoạt động liên tục và mức độ tự động hóa cao. GCS có thể được áp dụng để phân phối điện và điều khiển động cơ tập trung trong các môi trường này.
Đối với các dây chuyền sản xuất lớn và tải động cơ công suất cao, GCS cung cấp giải pháp có cấu trúc để phân phối điện áp thấp đa mạch và điều khiển tập trung.
GCS có thể được tích hợp vào hệ thống phân phối điện áp thấp trong các tòa nhà lớn để phân phối điện, chiếu sáng và các tải điện áp thấp khác tập trung.
Hệ thống GCS được thiết kế phù hợp với các tiêu chuẩn áp dụng cho tủ điện đóng cắt, điều khiển hạ áp, bao gồm:
Các tiêu chuẩn dự án hiện hành, cấu hình thành phần và yêu cầu thử nghiệm có thể được xác định theo thị trường mục tiêu và thông số kỹ thuật của dự án.
HAGOE vận hành sản xuất theoISO9001, ISO14001 và ISO45001hệ thống quản lý và áp dụng kiểm soát chất lượng dựa trên quy trình cho các thiết bị điện hoàn chỉnh.
Các giai đoạn kiểm soát chất lượng GCS chính bao gồm:
Chất lượng thành phần : Xác minh các mô hình thành phần, xếp hạng và kết hợp các mạch vào, ra, điều khiển và bảo vệ.
Chế tạo tủ: Kiểm soát độ chính xác của quá trình cắt laser, uốn CNC và lắp ráp tủ.
Hệ thống thanh cái: Kiểm tra thông số kỹ thuật của thanh cái, kết nối, chất lượng lắp đặt và yêu cầu cách điện.
Đơn vị chức năng: Kiểm tra cụm thiết bị kéo ra được, kết cấu cơ khí và kết nối điện.
Kiểm soát thứ cấp: Kiểm tra mạch điều khiển, thiết bị đầu cuối, mạch đo lường và tín hiệu.
Thử nghiệm tủ hoàn chỉnh: Kiểm tra trước khi giao hàng và thử nghiệm hiệu suất điện theo yêu cầu hiện hành của dự án.
GCS chủ yếu được sử dụng để phân phối điện áp thấp, điều khiển động cơ tập trung và bù công suất phản kháng trong các nhà máy điện, cơ sở hóa dầu, luyện kim, nhà máy dệt, tòa nhà cao tầng và các ứng dụng công nghiệp khác.
GCS có thể được cấu hình với dòng điện định mức lên tới 4000A, với định mức cuối cùng được xác định bởi thiết kế đầu vào, thanh cái và bộ cấp nguồn.
Hệ thống này được thiết kế cho các hệ thống xoay chiều điện áp thấp 380V, 400V và 660V với tần số định mức là 50Hz hoặc 60Hz.
Đúng. GCS có thể được cấu hình với các đơn vị chức năng liên quan đến MCC để điều khiển, phân phối và bảo vệ tập trung động cơ công nghiệp.
Đúng. Chức năng bù công suất phản kháng có thể được kết hợp theo yêu cầu thiết kế dự án và quản lý hệ số công suất.
