Sự khác biệt giữa mộtUPS mô-đunvà UPS dạng tháp truyền thống không chỉ đơn giản là thiết kế tủ. Nó liên quan đến một cách tiếp cận khác để cấu hình năng lực, dự phòng và bảo trì.
Một UPS thông thường thường được cấu hình như một bộ nguồn hoàn chỉnh. Khi tải tăng lên, người dùng có thể cần thêm một hệ thống UPS khác hoặc thay thế thiết bị hiện có bằng model lớn hơn. MỘTUPS mô-đuntích hợp các mô-đun nguồn, hệ thống điều khiển và các chức năng liên quan vào một kiến trúc có thể mở rộng, cho phép cấu hình công suất theo phụ tải hiện tại và kế hoạch mở rộng trong tương lai.
Đối với các trung tâm dữ liệu và phòng liên lạc, điều này có thể thay đổi việc mua sắm UPS từ việc định cỡ toàn bộ hệ thống cho nhu cầu tối đa trong tương lai ngay từ đầu sang việc mở rộng công suất dần dần khi tải thực tế tăng lên.

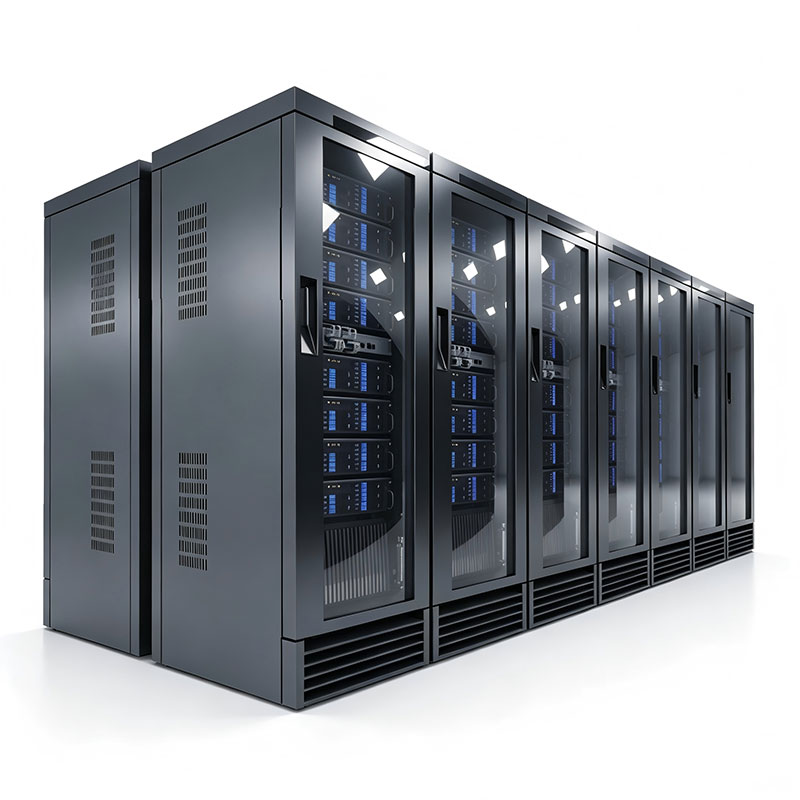

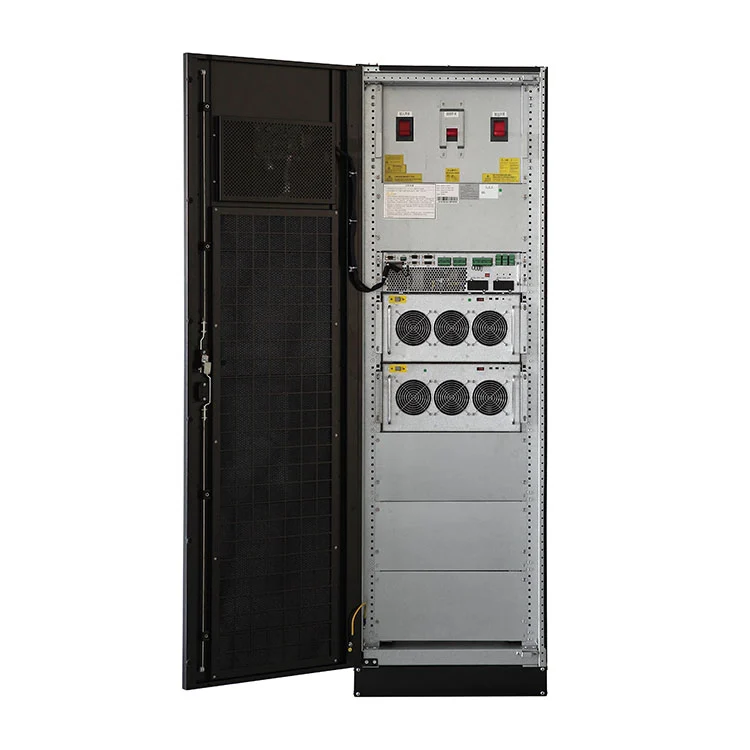

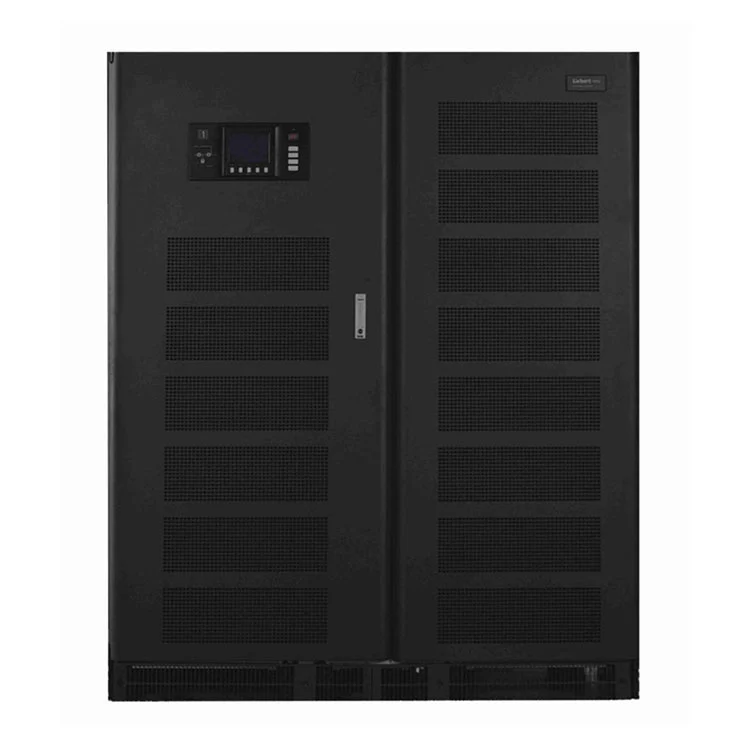

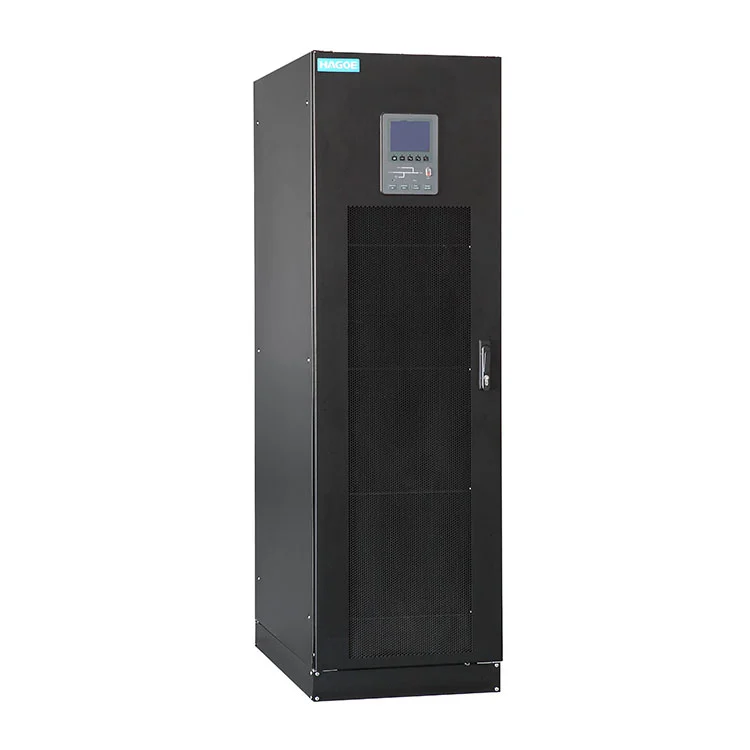

Bộ nguồn UPS mô-đunkết hợp các tính năng kỹ thuật của hệ thống UPS dạng tháp truyền thống với các yêu cầu mô-đun hóa của các trung tâm dữ liệu và phòng thiết bị hiện đại. Nó thông quaCông nghệ điều khiển kỹ thuật số DSPvà mộtThiết kế mô-đun dự phòng N+X, cho phép người dùng cấu hình hệ thống linh hoạt theo yêu cầu tải thực tế. Một mô-đun duy nhất cung cấp công suất20KVA, trong khi công suất lên tới200KVA mỗi tủcó thể đạt được bằng cách kết nối nhiều mô-đun song song.
Trong khi hiện thực hóa thiết kế mô-đun, hệ thống cải thiện đáng kể độ tin cậy, khả năng ứng dụng và khả năng bảo trì của các thiết bị điện quan trọng, khiến nó trở thành lựa chọn phù hợp cho các ngành công nghiệp khác nhau có yêu cầu cung cấp điện có độ tin cậy cao.
| Loại | tham số | Đặc điểm kỹ thuật |
|---|---|---|
| Người mẫu | Người mẫu | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Đầu vào chính | Điện áp đầu vào | 380VAC / 400VAC / 415VAC |
| Tần số đầu vào | 50/60Hz | |
| Hệ số công suất | >0,99 | |
| Tỷ lệ biến dạng hiện tại | THDi <3% | |
| Dải điện áp | -40%~+25%; -40%~-20% với giảm tần số tuyến tính | |
| Dải tần số | 40–70Hz | |
| Đường vòng | Bỏ qua điện áp | 380VAC / 400VAC / 415VAC |
| Dải điện áp | -20%~+15% | |
| Công suất quá tải | 135%, làm việc lâu dài | |
| Công suất quá tải | 135%–150%, 6 phút | |
| Công suất quá tải | Tải >150%, thời gian làm việc<100 mili giây | |
| đầu ra | Điện áp đầu ra | 380VAC / 400VAC / 415VAC |
| Độ chính xác điện áp | ±1%(tải cân bằng);±1,5%(tải không cân bằng) | |
| Tỷ lệ méo điện áp | THD <1,5%(tải tuyến tính);THD <5%(tải phi tuyến) | |
| Hệ số công suất | 0.8 | |
| Độ chính xác ba pha | 120°±0.5° | |
| Tỷ lệ giá trị đỉnh | 3:1 | |
| Công suất quá tải | 110%, 1 giờ, chuyển sang bỏ qua | |
| Công suất quá tải | 125%, 10 phút, chuyển sang bỏ qua | |
| Công suất quá tải | 150%, 200ms, chuyển sang bỏ qua | |
| Công suất quá tải | >150%,200 mili giây, chuyển sang bỏ qua | |
| Hệ thống | Hiệu quả hệ thống | Mô-đun bình thường:95% |
| Hiệu quả hệ thống | Mô-đun kinh tế:98% | |
| Hiệu suất pin | 95% | |
| Trưng bày | LCD + LED, màn hình cảm ứng + bàn phím | |
| Cấp độ bảo vệ | IP20 | |
| Giao diện truyền thông | RS232, RS485, tiếp điểm khô, thẻ SNMP, EPO, giao diện máy phát điện | |
| Chế độ kết nối | Hỗ trợ kết nối trên và dưới | |
| Nhiệt độ hoạt động | 0–40°C | |
| Nhiệt độ bảo quản | -25–70°C | |
| Độ ẩm tương đối | 0–95%(không ngưng tụ) | |
| Tiếng ồn | <55dB | |
| Ắc quy | Điện áp pin | ±240VDC(Có thể đặt 32–44 phần) |
| Cấu hình pin | 20% công suất hệ thống | |
| Dung sai điện áp pin | ±1% | |
| Cân nặng | Mô-đun nguồn | 10KVA:20kg |
| Mô-đun nguồn | 15KVA:21kg | |
| Mô-đun nguồn | 20KVA:25kg | |
| Mô-đun nguồn | 25KVA:30kg | |
| Mô-đun nguồn | 30KVA:34kg | |
| Kích cỡ | Tủ 6 mô-đun | 600×900×1600mm |
| Tủ 10 mô-đun | 600×900×2000mm | |
| Mô-đun nguồn | 440 × 590 × 134mm(10KVA/15KVA/20KVA) | |
| Trọng lượng tủ | Tủ 6 mô-đun | Model: HM060-10, HM090-15, HM120-20;150kg |
| Tủ 10 mô-đun | Model: HM100-10, HM150-15, HM200-20;180kg |
Một trong những ưu điểm chính của UPS mô-đun là công suất của UPS có thể tuân theo yêu cầu tải thực tế.
Ví dụ: một phòng máy mới xây có thể có tải ban đầu tương đối thấp nhưng có thể bổ sung thêm máy chủ, hệ thống lưu trữ, thiết bị mạng hoặc các tải CNTT khác trong tương lai. Với kiến trúc mô-đun, cấu hình UPS có thể được mở rộng theo mức tăng trưởng thực tế của dự án thay vì phải mua toàn bộ công suất trong tương lai ngay từ đầu.
Đối với các tải quan trọng, việc lựa chọn UPS không chỉ đáp ứng công suất yêu cầu. Hệ thống cũng cần xem xét liệu hệ thống còn lại có thể tiếp tục hoạt động hay không nếu mô-đun nguồn không hoạt động.
UPS dạng mô-đun HAGOE sử dụng mộtThiết kế mô-đun dự phòng N+X. Trong kiến trúc này,"N"đại diện cho số lượng mô-đun cần thiết để hỗ trợ tải thực tế, trong khi"X"đại diện cho các mô-đun dự phòng bổ sung. Cấu hình dự phòng phù hợp có thể làm giảm tác động của lỗi mô-đun riêng lẻ lên toàn bộ hệ thống cung cấp điện.
Cấu hình N+X thực tế phải được xác định theo khả năng chịu tải, mức độ tin cậy cần thiết và yêu cầu thiết kế dự án.
| So sánh | UPS mô-đun | UPS tháp truyền thống |
|---|---|---|
| Ngành kiến trúc | Kiến trúc năng lượng mô-đun | Bộ UPS tích hợp |
| Cấu hình công suất | Cấu hình dựa trên mô-đun linh hoạt | Thường được cố định bởi công suất đơn vị UPS |
| Mở rộng | Thêm mô-đun theo nhu cầu | Có thể yêu cầu thêm bộ UPS hoặc thay thế |
| Dự phòng | Dự phòng N+X có thể được cấu hình | Thường dựa trên sự dự phòng hoàn chỉnh của UPS |
| BẢO TRÌ | Các mô-đun bị lỗi có thể được xử lý độc lậptùy theo thiết kế | Việc bảo trì có thể liên quan đến bộ UPS hoàn chỉnh |
| Tăng trưởng tải trong tương lai | Rất phù hợp với việc mở rộng theo giai đoạn | Yêu cầu lập kế hoạch năng lực trước hơn |
| Cài đặt | Hệ thống tủ mô-đun | Tủ UPS thông thường |
| Cấu hình ban đầu | Có thể phù hợp với tải thực tế | Thường có kích thước theo tải tối đa dự kiến |
| Sự phù hợp của trung tâm dữ liệu | Rất thích hợp cho các tải quan trọng có thể mở rộng | Thích hợp cho các ứng dụng có công suất cố định |
| Tập trung mua sắm | Khả năng mở rộng, dự phòng, bảo trì | Công suất, độ tin cậy và cấu hình hệ thống ban đầu |
Điều này không có nghĩa là UPS dạng mô-đun luôn tốt hơn UPS dạng tháp truyền thống.
Khi tải ổn định, công suất yêu cầu được xác định rõ ràng và khó có thể mở rộng trong tương lai, UPS thông thường có thể vẫn là một giải pháp đơn giản.
Khi dự án liên quan đến việc mở rộng liên tục, tăng tải, xây dựng trung tâm dữ liệu theo từng giai đoạn hoặc yêu cầu về tính sẵn sàng cao, khả năng mở rộng và dự phòng của UPS mô-đun có thể mang lại giá trị lớn hơn.
Do đó, hoạt động mua sắm của UPS nên xem xét toàn bộ vòng đời dự án thay vì chỉ tập trung vào giá mua ban đầu.
Theo thông tin sản phẩm của HAGOE, một mô-đun duy nhất có thể cung cấp công suất20KVA. Kiến trúc mô-đun cho phép người dùng cấu hình hệ thống theo yêu cầu tải thực tế thay vì dựa hoàn toàn vào một bộ UPS công suất lớn.
Thông qua kết nối song song các mô-đun trong một tủ duy nhất, hệ thống có thể đạt được cấu hình công suất lên tới200KVA. Điều này cho phép hệ thống giải quyết các yêu cầu khác nhau, từ tải quan trọng cỡ trung bình đến hệ thống điện phòng máy lớn hơn.
Lưu ý kỹ thuật:Số lượng mô-đun cuối cùng, mức dự phòng N+X, cấu hình pin và dung lượng hệ thống phải được xác nhận theo tải thực tế và yêu cầu của dự án.
Các trung tâm dữ liệu thường có mức tăng tải tăng dần khi máy chủ, hệ thống lưu trữ và thiết bị mạng được thêm vào. UPS mô-đun có thể thích ứng với nhu cầu điện năng thay đổi thông qua cấu hình mô-đun, giúp nó phù hợp với kiến trúc nguồn điện của trung tâm dữ liệu có thể mở rộng.
Các phòng viễn thông và truyền thông yêu cầu mức độ liên tục về nguồn điện và tính sẵn có của thiết bị ở mức cao. Nó có thể được cấu hình theo kích thước tải của phòng trong khi sử dụng kiến trúc dự phòng để cải thiện khả năng cung cấp nguồn điện cho các thiết bị liên lạc quan trọng.
Hệ thống PLC, bộ điều khiển, thiết bị giám sát và thiết bị liên lạc được sử dụng trong tự động hóa công nghiệp có thể yêu cầu nguồn điện liên tục và ổn định. Nó có thể cung cấp nguồn điện dự phòng và bảo vệ chất lượng điện cho các tải điều khiển quan trọng.
Các tổ chức tài chính, trung tâm thương mại và hệ thống CNTT doanh nghiệp yêu cầu máy chủ và thiết bị mạng phải vận hành ổn định. Nó có thể cung cấp kiến trúc nguồn dự phòng có thể mở rộng cho các tải CNTT quan trọng.
Đối với nhân viên mua sắm và các dự án EPC, nên làm rõ các chi tiết sau trong giai đoạn tìm hiểu:
1. Xác nhận công suất yêu cầu
Chỉ định tải hiện tại, tải tối đa và công suất mở rộng trong tương lai, thay vì chỉ cung cấp số liệu công suất chung của UPS.
2. Xác định yêu cầu dự phòng
Xác định rõ ràng liệu dự án có yêu cầuN, N+1, hoặc cái khácN+Xkiến trúc dư thừa
3. Xác nhận quyền tự chủ của pin
Chỉ định khoảng thời gian cần thiết để UPS duy trì hoạt động tải sau khi mất điện lưới.
4. Xác nhận điều kiện cài đặt
Cung cấp thông tin liên quan đến không gian phòng máy chủ, phương pháp vào/ra cáp, nhiệt độ môi trường và đường dẫn truy cập bảo trì.
5. Yêu cầu tài liệu kỹ thuật
Yêu cầu nhà cung cấp cung cấp thông số kỹ thuật của sản phẩm, đề xuất hệ thống, sơ đồ nối dây, tài liệu chứng nhận, báo cáo thử nghiệm và hướng dẫn lắp đặt/bảo trì.
6. Đánh giá năng lực kỹ thuật của nhà cung cấp
Khi xử lý các hệ thống UPS mô-đun, đừng chỉ tập trung vào giá sản phẩm; cũng đánh giá năng lực của nhà cung cấp về cấu hình hệ thống, thiết kế hệ thống song song, thử nghiệm, hướng dẫn lắp đặt và bảo trì sau bán hàng.
Được thành lập vào2008HAGOE có hơn 18 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị điện tử công suất và nguồn điện. Đối với các hệ thống UPS dạng mô-đun bao gồm các mô-đun song song, dự phòng và hoạt động liên tục, công ty áp dụng quy trình sản xuất và xác minh bao gồm lắp ráp điện tử và thử nghiệm bộ phận hoàn chỉnh.
Cơ sở sản xuất được trang bịMáy cắt laser TRUMPF, Máy uốn CNC AMADA, Dây chuyền sản xuất SMT và thiết bị đục lỗ tháp pháo tự động. Tài nguyên kiểm tra bao gồmthiết bị kiểm tra môi trường, bảo vệ IP và lão hóa thông minh, EMC, bảo vệ IP và môi trườngđể xác minh hiệu suất điện, độ ổn định vận hành và khả năng thích ứng với môi trường.

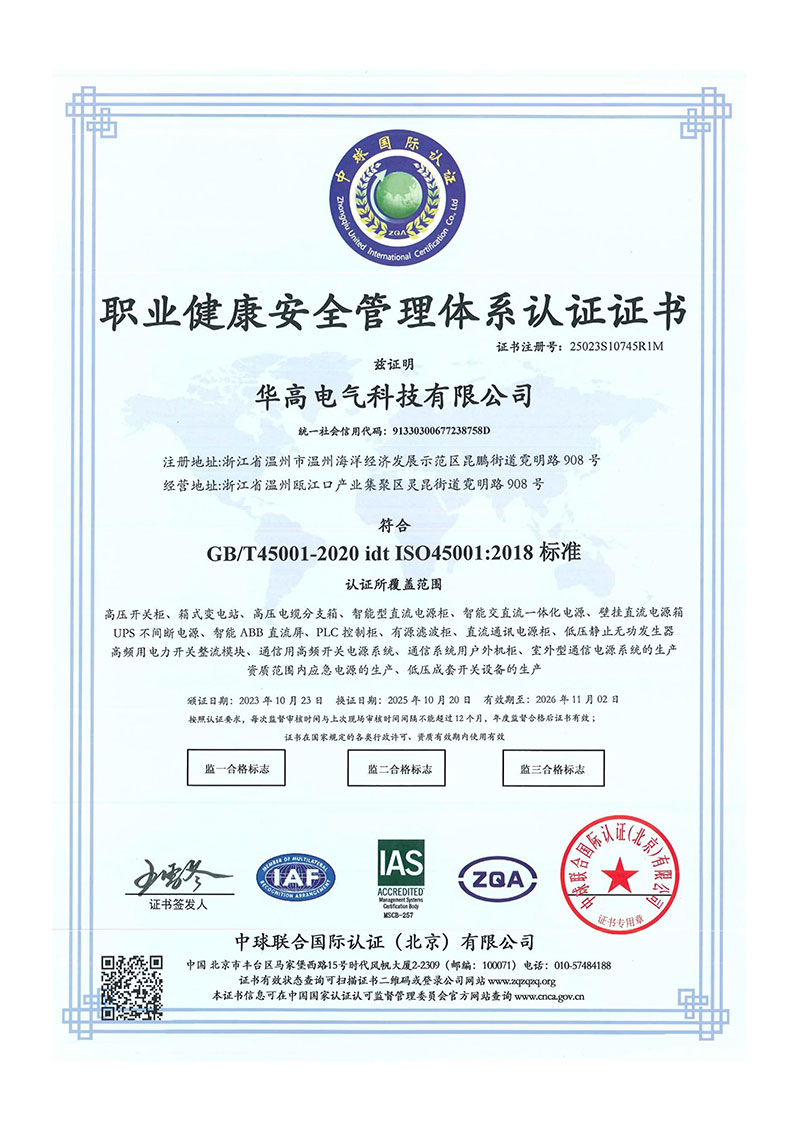

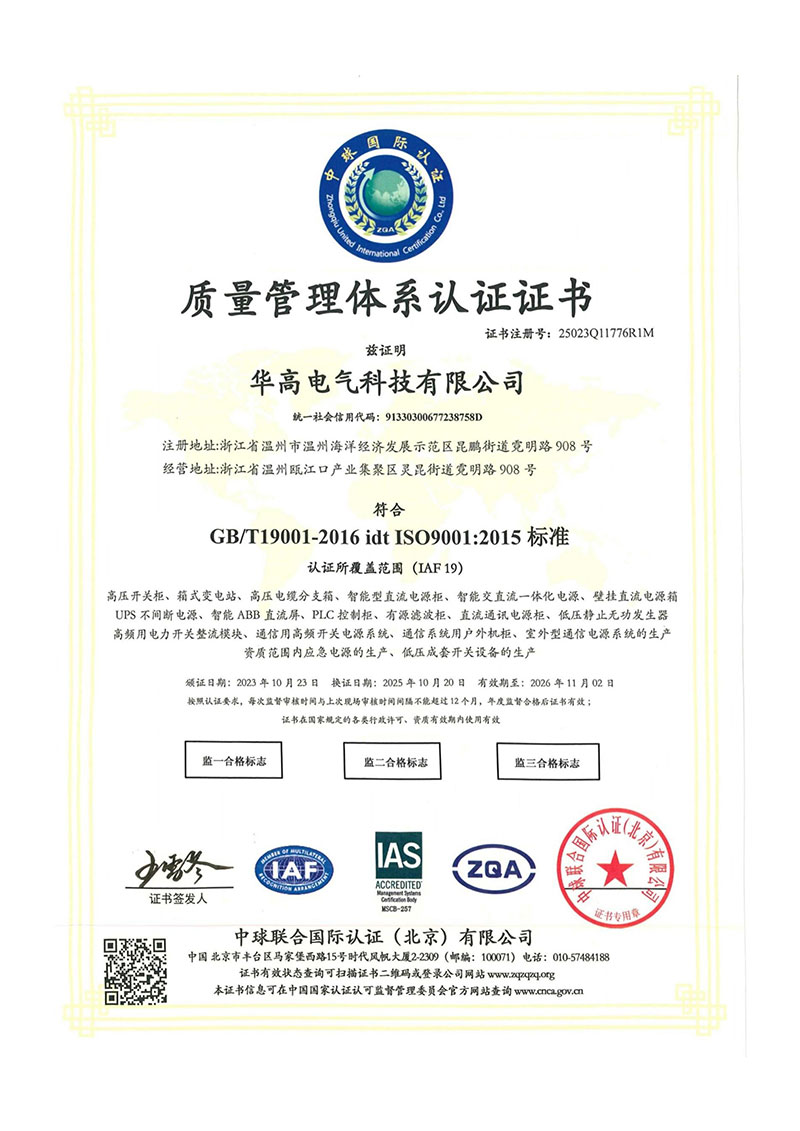

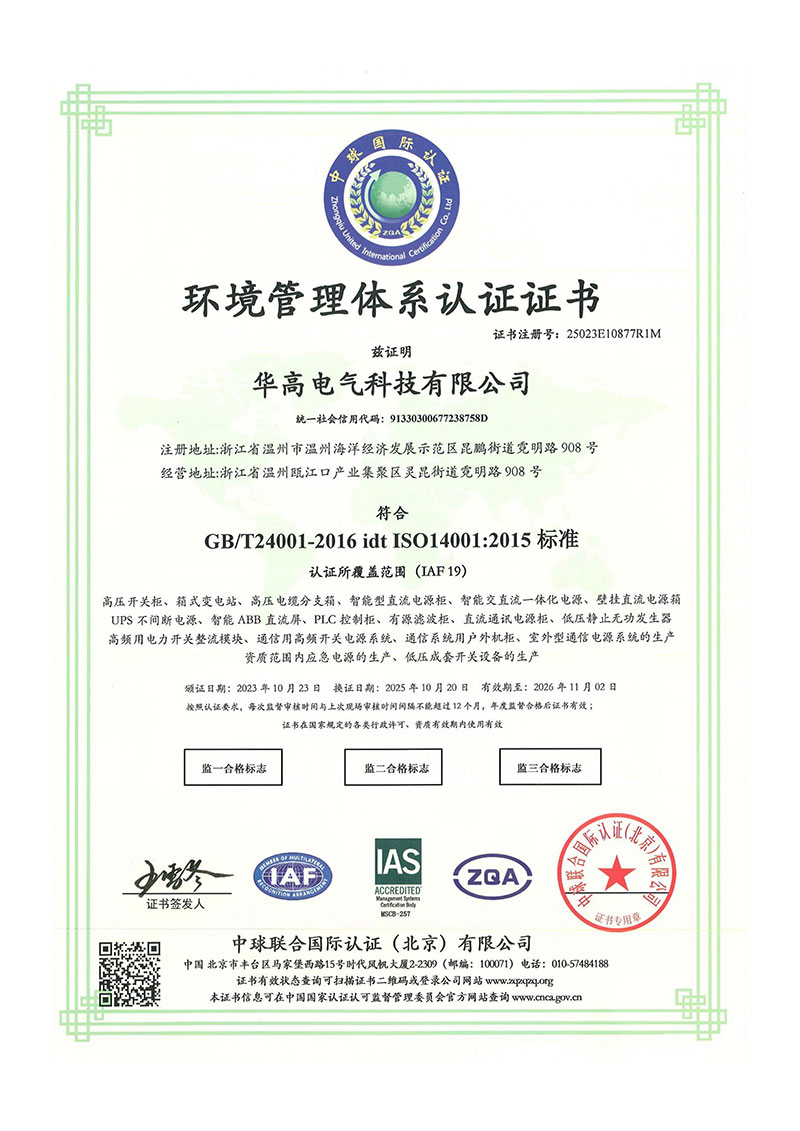

HAGOE hoạt động theoISO9001, ISO14001 và ISO45001hệ thống quản lý và nắm giữHơn 34 bằng sáng chế quốc gia. Danh mục sản phẩm của công ty cũng bao gồm các hệ thống nguồn DC GZDW, UPS/EPS, thiết bị phân phối điện và hệ thống điện năng lượng mới, cung cấp kinh nghiệm sản xuất phù hợp cho việc phát triển UPS mô-đun và tích hợp hệ thống.
Công suất của UPS phải được tính toán dựa trên tải thực tế, hệ số công suất, yêu cầu mở rộng trong tương lai và mức độ dự phòng cần thiết. Thay vì chỉ cộng thêm công suất định mức của tất cả các thiết bị, cần xem xét cả tải hiện tại và tải theo kế hoạch trước khi xác định công suất yêu cầu.Nmô-đun vàXcác mô-đun dư thừa.
Nđại diện cho số lượng mô-đun tối thiểu cần thiết để hỗ trợ tải thực tế, trong khiXđại diện cho các mô-đun dự phòng bổ sung. Ví dụ: việc thêm một mô-đun dự phòng vào công suất yêu cầu sẽ tạo raN+1cấu hình. Mức dự phòng cuối cùng phải được xác định theo yêu cầu về độ tin cậy và mức độ quan trọng của tải của dự án.
Khi hệ thống được cấu hình vớiDự phòng N+X, các mô-đun khả dụng còn lại có thể tiếp tục hỗ trợ tải tới hạn trong phạm vi hoạt động được thiết kế nếu một mô-đun không khả dụng. Việc tải hoàn chỉnh có thể duy trì trực tuyến hay không tùy thuộc vào mức tải, số lượng mô-đun dự phòng và chiến lược điều khiển hệ thống.
Đúng. Một trong những mục đích chính của kiến trúc Cung cấp điện liên tục theo mô-đun là khả năng mở rộng công suất. Các mô-đun nguồn bổ sung có thể được thêm vào khi tải tăng lên thay vì thay thế toàn bộ hệ thống UPS. Trước khi mở rộng, cần kiểm tra các vị trí mô-đun có sẵn, dung lượng hệ thống, phân phối ngược dòng/hạ lưu và các yêu cầu dự phòng.
Theo thông tin sản phẩm hiện tại, một mô-đun có thể cung cấp tới20KVA, trong khi một tủ đơn có thể đạt được cấu hình công suất lên tới200KVAthông qua kết nối song song. Dung lượng hệ thống thực tế và số lượng mô-đun phải được xác định theo cấu hình tải và dự phòng.
UPS không nên chỉ có kích thước phù hợp với tải thực tế hiện tại ở mức tối đa. Thiết kế nên xem xét các yêu cầu mở rộng và dự phòng trong tương lai, với biên độ công suất phù hợp dựa trên kế hoạch tăng tải của dự án. Đối với trung tâm dữ liệu và các tải quan trọng khác, công suất sử dụng sauN+Xdư thừa cũng cần được xem xét.
Dung lượng pin chủ yếu phụ thuộc vàoCông suất tải UPS, thời gian dự phòng cần thiết, điện áp hệ thống pin, đặc tính phóng điện và nhiệt độ môi trường. Không nên chọn dung lượng pin chỉ từ xếp hạng KVA của UPS; thời gian tự chủ cần thiết cũng phải được đưa vào tính toán.
