Thiết bị đóng cắt điện áp thấp MNS

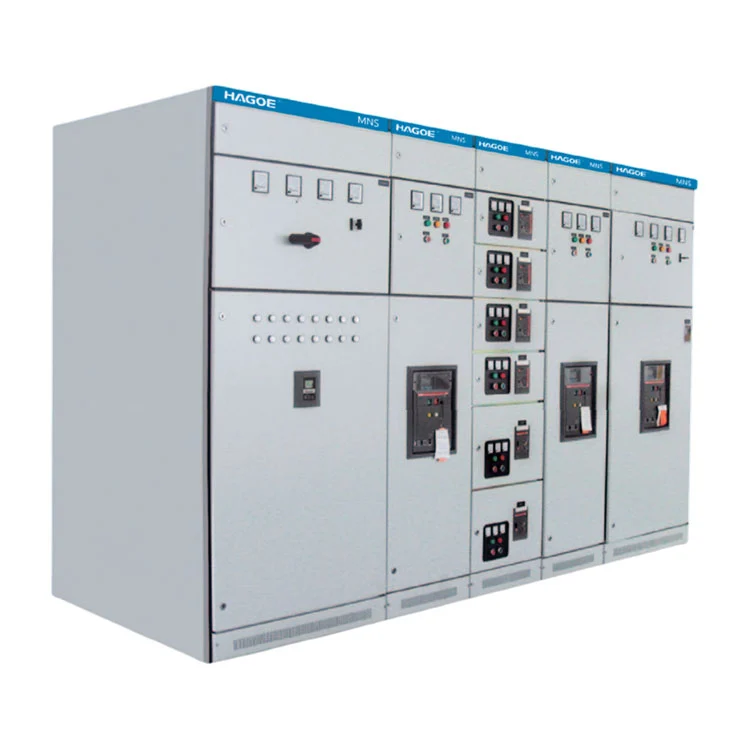

Thiết bị đóng cắt điện áp thấp MNS là hệ thống thiết bị đóng cắt hoàn chỉnh ở điện áp thấp tập trung vào các khối chức năng mô-đun và kiến ​​trúc có thể rút ra được.

Thay vì chỉ cấu hình tủ theo công suất tổng thể, MNS nhấn mạnh đến sự kết hợp tiêu chuẩn hóa của các đơn vị chức năng. Các bộ cấp nguồn vào, mạch ra, bộ điều khiển động cơ và mạch bù có thể được bố trí theo thiết kế điện của dự án, cho phép dòng thiết bị đóng cắt phù hợp với các cấu trúc tải khác nhau.

HAGOE MNS được thiết kế cho hệ thống nguồn điện xoay chiều có điện áp hoạt động định mức lên đến 660V, bao gồm các chức năng chuyển đổi, phân phối và điều khiển nguồn điện.

Đối với các dự án công nghiệp yêu cầu nhiều mạch phân phối, mạch điều khiển động cơ MCC và điều khiển điện tập trung, kiến ​​trúc mô-đun cung cấp một cách có cấu trúc hơn để tổ chức các chức năng bên trong của thiết bị đóng cắt.

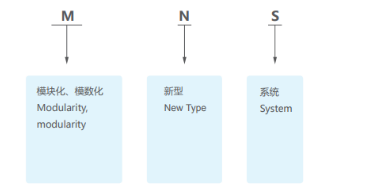

Định nghĩa mô hình

Ba cấu hình tủ chức năng

Trung tâm phân phối nguồn PC

Tủ PC được sử dụng để phân phối và cấp nguồn điện áp thấp sơ cấp. Tùy thuộc vào xếp hạng hiện tại và yêu cầu của dự án, nó có thể đáp ứngCầu dao dòng Emax, MT, 3WN, AH và MEđể kết nối, bảo vệ và phân phối nguồn điện đến.

Trung tâm điều khiển động cơ MCC

Tủ MCC được thiết kế chủ yếu cho tải động cơ công nghiệp. Theo kích thước của ngăn kéo và yêu cầu về mạch, mỗi mạch chức năng có thể sử dụng bộ ngắt mạch dạng đúc có công suất cao hoặc công tắc tải quay có bảo vệ cầu chì để điều khiển và bảo vệ động cơ tập trung.

Tủ bù công suất phản kháng

Tủ bù công suất phản kháng có thể được trang bịChức năng bù công suất phản kháng bằng tay, tự động và từ xatheo thiết kế dự án, hỗ trợ quản lý hệ số công suất trong hệ thống phân phối.

Sự kết hợp giữa PC, MCC và các chức năng bù cho phép MNS hoạt động như một hệ thống điều khiển động cơ và phân phối điện áp thấp hoàn chỉnh thay vì một tủ phân phối độc lập.

Kiến trúc có thể rút để bảo trì chức năng

MNS sử dụng các đơn vị chức năng có thể rút ra được. Hệ thống phân phối công nghiệp thường chứa một số lượng lớn các mạch cấp nguồn và động cơ. Với thiết bị được gắn cố định, việc bảo trì một mạch riêng lẻ có thể yêu cầu ngắt kết nối và làm việc ở phạm vi rộng hơn.

Kiến trúc có thể rút ra tổ chức từng mạch chức năng thành một đơn vị độc lập, cho phép các hoạt động bảo trì được nhắm mục tiêu cụ thể hơn.

Trong quá trình cấu hình kỹ thuật, các ngăn kéo thích hợp có thể được lựa chọn theo loại mạch và định mức, sau đó được lắp ráp thông qua các mô-đun được tiêu chuẩn hóa.

Thiết kế này đặc biệt phù hợp với:

Phân phối công nghiệp đa mạch

Trung tâm điều khiển động cơ

Hệ thống điện dây chuyền sản xuất lớn

Phòng điện tập trung

Cơ sở công nghiệp hoạt động liên tục

Các mô-đun được tiêu chuẩn hóa cho các cấu hình dành riêng cho dự án

Ưu điểm chính của Thiết bị đóng cắt điện áp thấp MNS không chỉ là cấu trúc có thể rút ra mà cònthiết kế mô-đun tiêu chuẩn hóa.

Một dự án công nghiệp có thể bao gồm các bộ cấp điện đầu vào công suất cao, các bộ cấp nguồn thông thường, các mạch động cơ nhỏ, mạch điều khiển và mạch bù công suất phản kháng trong cùng một hệ thống điện áp thấp. Các mạch này có xếp hạng dòng điện, yêu cầu bảo vệ và phương pháp điều khiển khác nhau.

Do đó, cấu hình MNS phải dựa trên:

Công suất máy biến áp

Dòng điện đến

Số lượng trung chuyển

Tải động cơ

Phương pháp khởi động động cơ

Yêu cầu bảo vệ

Nhu cầu công suất phản kháng

Yêu cầu kiểm soát và liên lạc

HAGOE có thể cấu hình cách bố trí tủ và các khối chức năng theo sơ đồ một đường, danh sách tải hoặc thông số kỹ thuật của dự án của khách hàng.

Ứng dụng

Thiết bị đóng cắt điện áp thấp MNS dành cho các hệ thống công nghiệp yêu cầu phân phối điện áp thấp và điều khiển động cơ tập trung thay vì chỉ giới hạn ở một ngành cụ thể.

Các ứng dụng điển hình bao gồmnhà máy điện, trạm biến áp, cơ sở hóa dầu, luyện kim và thép cán, hệ thống năng lượng giao thông, công nghiệp nhẹ và nhà máy dệt.

Thông số kỹ thuật

Mức độ bảo vệ

Môi trường dịch vụ

Các điều kiện dịch vụ tiêu chuẩn cho MNS phải được xác nhận theo yêu cầu thiết kế thiết bị. Các điều kiện điển hình bao gồm:

• Nhiệt độ không khí xung quanh:-5°C đến +40°C
• Nhiệt độ trung bình 24 giờ:không cao hơn +35°C
• Độ cao:không quá 2000m
• Độ ẩm tương đối ở +40°C:không quá 50%
• Độ ẩm tương đối cao hơn có thể được chấp nhận ở nhiệt độ thấp hơn, chẳng hạn như90% ở +20°C
• Không nên lắp đặt thiết bị trong môi trường ô nhiễm nghiêm trọng, ăn mòn hóa học, có nguy cơ cháy, nổ hoặc rung lắc nghiêm trọng.

Vận chuyển và lưu trữ thường được hỗ trợ trong-25°C đến +55°C. Nhiệt độ ngắn hạn cao hơn có thể được xem xét với điều kiện là không xảy ra hư hỏng không thể khắc phục được.

Đối với các ứng dụng đặc biệt nhưgiàn khoan dầu ngoài khơi và nhà máy điện hạt nhân, cần thiết lập một thỏa thuận kỹ thuật riêng với nhà sản xuất để xác định các yêu cầu về môi trường, cách nhiệt, kết cấu, vật liệu và thử nghiệm.

Năng lực Kỹ thuật và Sản xuất của HAGOE

Công ty TNHH Công nghệ Điện Hagoe được thành lập vào năm2008và có hơn 18 năm kinh nghiệm trong lĩnh vực truyền tải điện, hệ thống phân phối và điện tử công suất.

Đối với các hệ thống điện áp thấp hoàn chỉnh như Thiết bị đóng cắt điện áp thấp MNS, HAGOE cung cấp nhiều hơn chế tạo tủ tiêu chuẩn. Phạm vi của chúng tôi bao gồmthiết kế sơ đồ điện, cấu hình khối chức năng, chế tạo tủ, lắp ráp linh kiện, thử nghiệm tủ hoàn chỉnh và giao hàng quốc tế.

Công ty nắm giữhơn 34 bằng sáng chế quốc giavà vận hành các cơ sở sản xuất được trang bị máy cắt laser Trumpf từ Đức, máy uốn CNC AMADA từ Nhật Bản, thiết bị đột CNC tự động, dây chuyền sản xuất SMT và hệ thống kiểm tra thông minh.

Những khả năng sản xuất này hỗ trợ độ chính xác của việc chế tạo tủ, tính nhất quán về cấu trúc và độ ổn định trong sản xuất, trong khi nhóm kỹ thuật tập trung vào cấu hình hệ thống theo tải dự án, số lượng mạch và yêu cầu điều khiển.

Kiểm soát chất lượng và tuân thủ

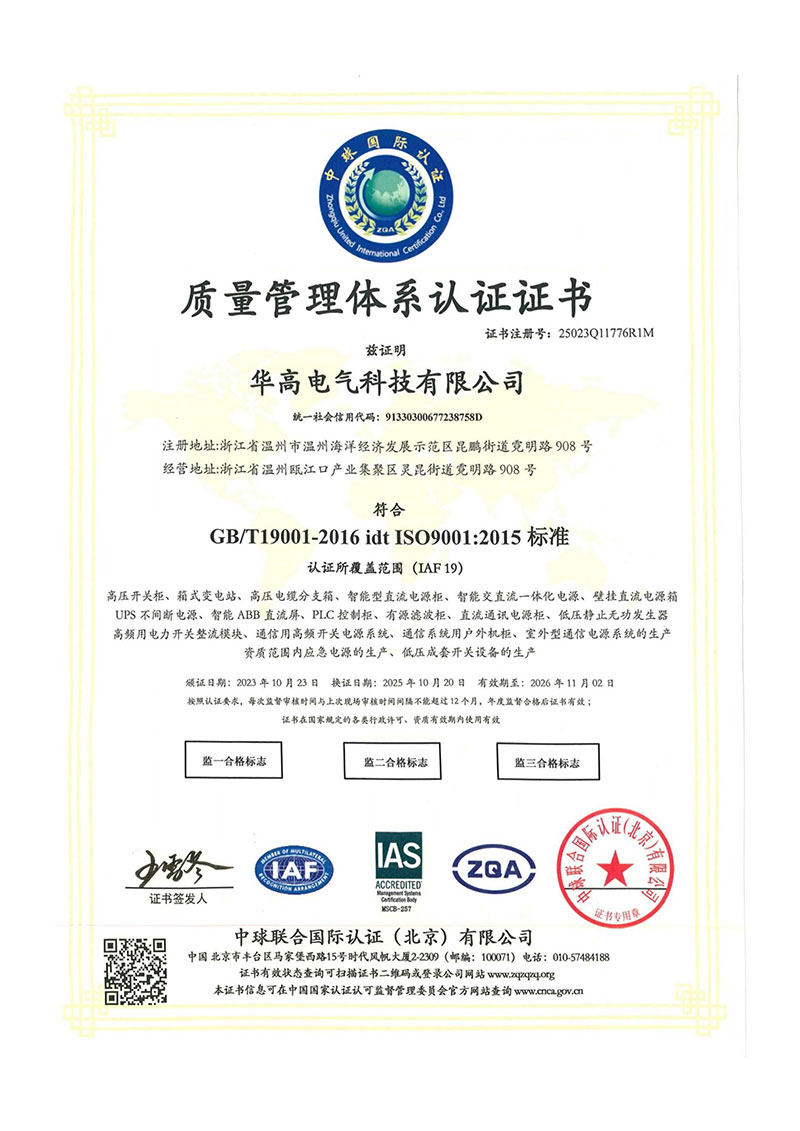

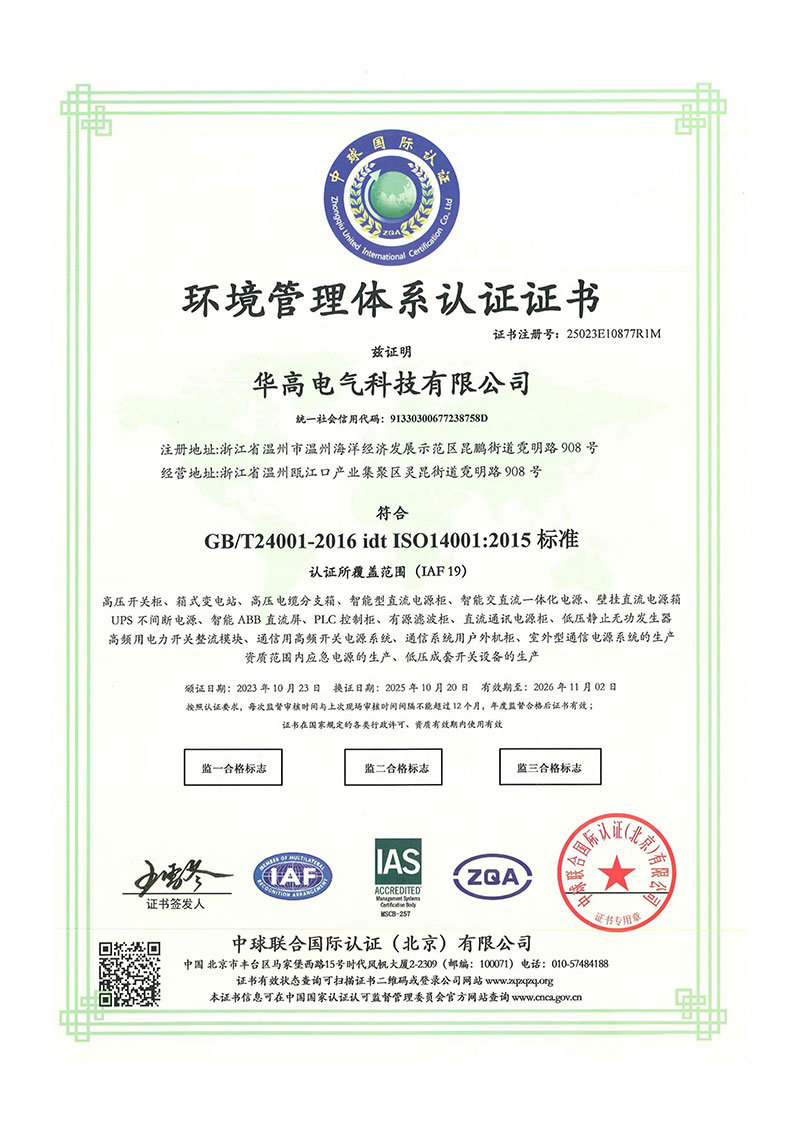

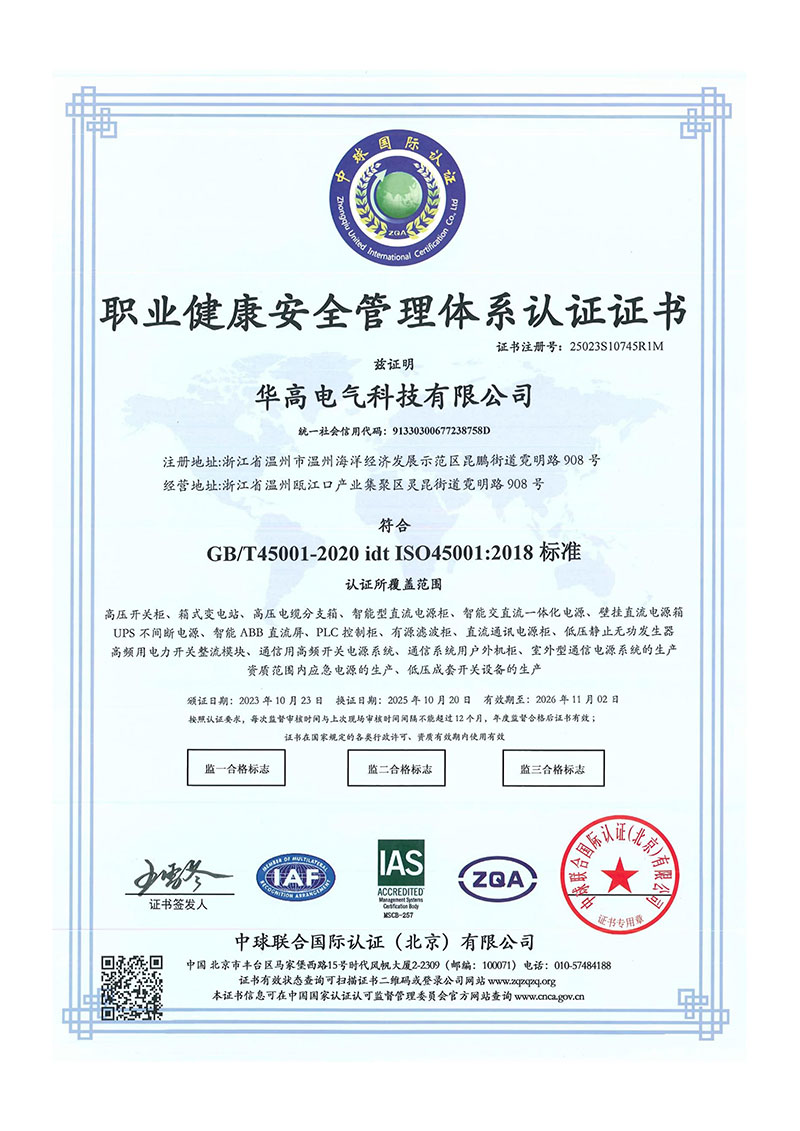

HAGOE hoạt động theoQuản lý chất lượng ISO9001, Quản lý môi trường ISO14001 và Hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO45001.
