Khi mạng 5G mở rộng theo hướng công suất cao hơn, vùng phủ sóng rộng hơn và cơ sở hạ tầng phân tán hơn, nguồn điện ổn định đã trở thành một phần quan trọng trong hiệu suất của các trang web viễn thông. các5GBảng điều khiển nguồn DC ngoài trờitừHAGOEđược thiết kế để cung cấp giải pháp năng lượng ngoài trời tích hợp kết hợp chuyển đổi nguồn DC, phân phối AC/DC, quản lý pin, giám sát, quản lý nhiệt và bảo vệ trong một tủ.
Một cơ sở viễn thông hiện đại cần nhiều hơn một tủ phân phối điện thông thường. Thiết bị 5G ngoài trời phải hoạt động liên tục trong khi phải đối mặt với sự thay đổi nhiệt độ, độ ẩm, bụi, sét đánh, lão hóa pin, không gian lắp đặt hạn chế và các yêu cầu bảo trì từ xa. Bảng điều khiển nguồn DC ngoài trời 5G tích hợp có thể giải quyết những thách thức này bằng cách kết hợp nhiều chức năng quản lý nguồn vào một hệ thống ngoài trời phối hợp.

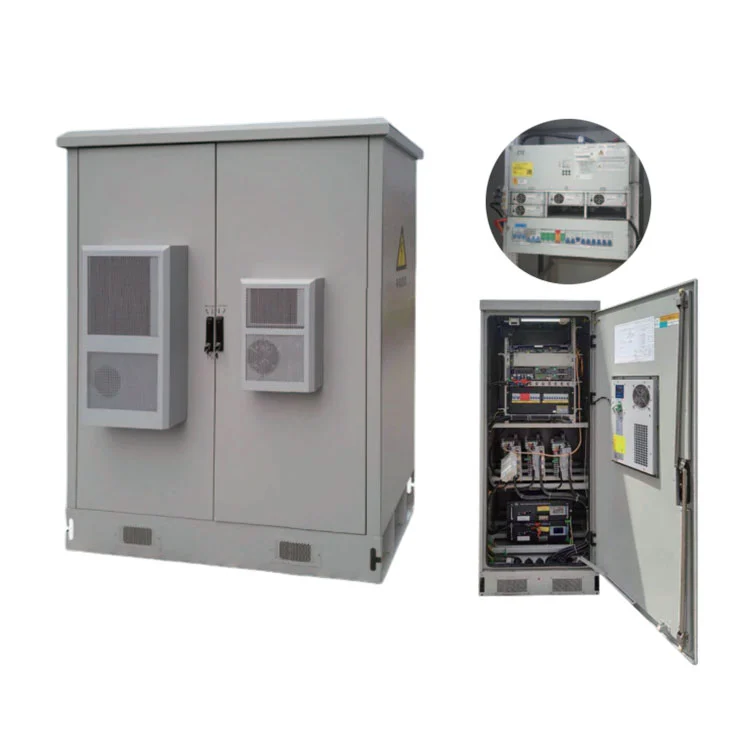

Dòng H5GY của HAGOE là giải pháp nguồn DC 48V tích hợp ngoài trời được thiết kế cho các trạm gốc 5G và 4G, mạng FTTx, thiết bị truyền dữ liệu, mạng truy cập và các địa điểm viễn thông không giám sát. Hệ thống hỗ trợ cấu hình 200A và 300A, bảo vệ tủ IP55, nhiều giao diện liên lạc, quản lý pin, giám sát và sắp xếp phân phối có thể tùy chỉnh.
Cơ sở hạ tầng 5G phụ thuộc vào số lượng lớn các điểm truyền thông phân bố khắp các thành phố, khu công nghiệp, mạng lưới giao thông, khu thương mại và các địa điểm xa xôi. Không giống như các phòng thiết bị trong nhà, các địa điểm viễn thông ngoài trời tiếp xúc trực tiếp với các điều kiện môi trường có thể ảnh hưởng đến hiệu suất của thiết bị điện và pin.
Do đó, một kiến trúc nguồn điện ngoài trời đáng tin cậy cần phải giải quyết đồng thời một số thách thức:
Vì những lý do này, một tủ điện tích hợp có thể hữu ích hơn việc lắp ráp nhiều bộ phận quản lý nguồn độc lập tại mọi địa điểm viễn thông.
Bảng cấp nguồn DC ngoài trời 5G là hệ thống nguồn viễn thông ngoài trời được thiết kế để cung cấp, phân phối, giám sát và bảo vệ nguồn DC cho thiết bị liên lạc. Tùy thuộc vào cấu hình dự án, tủ có thể kết hợp phân phối AC/DC, mô-đun chỉnh lưu, hệ thống pin, chức năng giám sát, quản lý nhiệt và bảo vệ đột biến.
Dòng HAGOE H5GY sử dụng kiến trúc tủ tích hợp dành cho các trạm truyền thông 5G và 4G. Cấu trúc nguồn DC 48V của nó có thể được cấu hình theo yêu cầu thực tế của thiết bị viễn thông thay vì dựa vào một cấu hình cố định duy nhất.
Cách tiếp cận này đặc biệt hữu ích cho các nhà thầu viễn thông, công ty EPC, nhà phân phối và nhà tích hợp hệ thống cần cân bằng công suất nguồn, yêu cầu dự phòng, kích thước tủ, điều kiện môi trường và yêu cầu giám sát từ xa.
Thay vì lắp đặt các tủ riêng biệt cho từng chức năng quản lý nguồn, một hệ thống ngoài trời tích hợp có thể tập hợp các bộ phận chính lại với nhau trong một vỏ bọc phối hợp. Điều này có thể đơn giản hóa việc cài đặt, cải thiện việc sử dụng không gian và giúp việc bảo trì ở cấp cơ sở trở nên đơn giản hơn.
Thiết bị viễn thông thường dựa trên kiến trúc nguồn DC, khiến đầu ra DC ổn định là điều cần cân nhắc đối với các trạm cơ sở và nút truyền thông. Dòng H5GY có thể tích hợp các bộ phận cấp nguồn 48V DC, mô-đun chỉnh lưu, phân phối AC/DC, hệ thống pin và mô-đun giám sát theo yêu cầu của dự án.
Tủ viễn thông ngoài trời phải được thiết kế khác với tủ điện trong nhà. Dòng H5GY cung cấp cấu hình tủ ngoài trời IP55 để giúp bảo vệ các bộ phận điện bên trong khỏi tiếp xúc với môi trường thông thường.
Pin dự phòng cho phép thiết bị viễn thông tiếp tục hoạt động trong thời gian bị gián đoạn nguồn điện đã chọn. Kiến trúc giám sát tích hợp có thể hỗ trợ tính toán dung lượng pin, bù nhiệt độ, kiểm tra pin trực tuyến, điều chỉnh điện áp tự động và giới hạn dòng điện.
Quản lý nhiệt rất quan trọng vì thiết bị điện tử công suất và pin có thể phản ứng khác nhau với nhiệt độ. Dòng H5GY sử dụng công nghệ cách ly ống dẫn khí giữa ngăn thiết bị và ngăn chứa pin giúp giảm tác động của nhiệt sinh ra bởi các thiết bị điện tử công suất lên vùng pin.
Các nhà khai thác viễn thông hiện đại ngày càng yêu cầu truy cập từ xa vào thông tin hệ thống điện. Tùy thuộc vào cấu hình đã chọn, hệ thống hỗ trợ các giao diện truyền thông RS232, RS485, TCP/IP, RJ45 và tiếp xúc khô. Các giao thức truyền thông CDT, Modbus và IEC 61850 cũng có thể được cấu hình dưới dạng tùy chọn.
Hệ thống có thể được cấu hình với bộ nhớ dung lượng lớn có khả năng lưu trữ hơn 500.000 hồ sơ lỗi và vận hành lịch sử. Điều này có thể cung cấp thông tin hữu ích cho việc phân tích bảo trì và khắc phục sự cố.
Việc lựa chọn tủ điện viễn thông phải dựa trên tính toán tải thực tế và yêu cầu tại địa điểm thay vì chỉ dựa vào công suất tủ. Các thông số kỹ thuật sau đây minh họa kiến trúc có thể cấu hình sẵn cho hệ thống HAGOE.
| Mục cấu hình | Thông số kỹ thuật | Cấu hình |
|---|---|---|
| Loại hệ thống | Hệ thống điện DC tích hợp ngoài trời | Kiến trúc tiêu chuẩn |
| Tùy chọn công suất | 200A / 300A | Phụ thuộc dự án |
| Bảo vệ ngoài trời | IP55 | Bảo vệ tủ tiêu chuẩn |
| Điện áp đầu vào | AC 380V ±20% | Tiêu chuẩn |
| Tần số định mức | 50Hz ±10% | Tiêu chuẩn |
| Giao tiếp | RS232 / RS485 / TCP/IP / Liên hệ khô | Có thể cấu hình |
| Mô-đun sạc | 10A, 20A, 30A hoặc các cấu hình được chỉ định khác | Yêu cầu |
| Kiểm tra pin | Lên đến 4 mô-đun | Yêu cầu |
| Giám sát pin | Lên đến 32 mô-đun | Không bắt buộc |
| Mô-đun biến tần | 1K / 2K / 3K / 5K | Không bắt buộc |
| Kích thước tủ | 800 × 600 × 2260mm hoặc 2360mm | Có thể tùy chỉnh |
Số lượng bộ chỉnh lưu cuối cùng, dung lượng pin, cách bố trí cầu dao, cấu hình đầu vào/đầu ra và thời gian dự phòng phải được xác nhận thông qua tính toán phụ tải của dự án trước khi mua sắm.
Ứng dụng chính là cơ sở hạ tầng di động ngoài trời. Tủ điện DC ngoài trời tập trung có thể cung cấp chức năng chuyển đổi nguồn, pin dự phòng, phân phối và giám sát cho thiết bị liên lạc.
Mạng truy cập cáp quang thường bao gồm nhiều nút truyền thông phân tán. Tủ ngoài trời tích hợp có thể kết hợp chuyển đổi nguồn, nguồn dự phòng, giám sát và phân phối trong một giải pháp nhỏ gọn.
Thiết bị liên lạc và truy cập yêu cầu nguồn điện DC tập trung có thể được hưởng lợi từ việc giám sát từ xa, quản lý pin và phân phối có thể định cấu hình.
Các địa điểm ở xa có thể khó khăn và tốn kém để kiểm tra thường xuyên. Bảo vệ ngoài trời, giám sát môi trường, quản lý pin và liên lạc từ xa giúp giảm sự phụ thuộc vào việc kiểm tra thủ công liên tục.
Khi các cơ sở 3G hoặc 4G hiện có được nâng cấp lên 5G, hệ thống điện có thể cần phải đáp ứng các yêu cầu tải cao hơn hoặc khác nhau. Tủ nguồn DC có thể cấu hình cho phép các kỹ sư đánh giá cấu hình tải mới, yêu cầu về pin và cách bố trí phân phối cùng nhau.
Đối với các nhà khai thác viễn thông, nhà thầu EPC và nhà tích hợp hệ thống, việc lựa chọn hệ thống chính xác đòi hỏi nhiều điều hơn là so sánh cường độ dòng điện danh nghĩa. Năm yếu tố chính cần được đánh giá trước khi đặt hàng.
Xác định tải hoạt động liên tục và xem xét việc mở rộng trong tương lai. Điều này giúp xác định xem cấu hình 200A, 300A hoặc cấu hình khác có phù hợp hay không.
Dung lượng pin phải được tính theo tải thực tế, thời gian dự phòng cần thiết, đặc tính của pin và điều kiện vận hành cục bộ.
Xác định số lượng mạch AC và DC cần thiết, vị trí cầu dao, nhóm đầu vào/đầu ra và các yêu cầu tắt nguồn theo giai đoạn.
Xác nhận xem nền tảng quản lý trang hiện tại có yêu cầu TCP/IP, RS485, RS232, danh bạ khô, Modbus hay phương thức liên lạc khác hay không.
Nhiệt độ môi trường, độ ẩm, bức xạ mặt trời, vị trí lắp đặt, thông gió và khả năng tiếp cận bảo trì đều phải được xem xét trong quá trình lựa chọn hệ thống.
Quy trình lựa chọn dựa trên dự án có thể giúp ngăn ngừa cả hệ thống chưa đủ quy mô và công suất thiết bị không cần thiết, cải thiện giá trị tổng thể của khoản đầu tư.
Công ty TNHH Công nghệ Điện HAGOE đã tham gia sản xuất thiết bị điện từ năm 2008, với phạm vi sản phẩm mở rộng trên các hệ thống nguồn DC, UPS/EPS, phân phối điện, điều khiển tự động hóa, thiết bị điện năng lượng mới và các hệ thống điện thông minh liên quan.
Đối với những người mua quốc tế đang tìm kiếm nhà sản xuất hoặc nhà cung cấp Trung Quốc, mô hình kỹ thuật tại nhà máy của công ty có thể cung cấp quy trình mua sắm tích hợp hơn bao gồm lựa chọn kỹ thuật, sản xuất, thử nghiệm, tài liệu và hỗ trợ xuất khẩu.
HAGOE tích hợp các dịch vụ R&D, kỹ thuật, sản xuất, thử nghiệm và xuất khẩu. Khả năng sản xuất của nó bao gồm chế tạo tủ, lắp ráp điện, tích hợp hệ thống giám sát, vận hành hệ thống và kiểm tra lần cuối.
Theo phạm vi chứng nhận và sản phẩm hiện hành, HAGOE duy trì các hệ thống quản lý ISO9001, ISO14001 và ISO45001 và có các chứng nhận bao gồm CCC, CE, CB và RoHS. Công ty cũng báo cáo hơn 34 bằng sáng chế quốc gia.
Đối với các nhà thầu EPC viễn thông, nhà phân phối và nhà tích hợp hệ thống, HAGOE có thể hỗ trợ lựa chọn kỹ thuật, thiết kế giải pháp tùy chỉnh, chuẩn bị báo giá, theo dõi sản xuất, tài liệu kiểm tra, điều phối hậu cần và vận hành thử từ xa.
Đúng. Các dự án viễn thông thường khác nhau về kích thước tủ, yêu cầu tải, dung lượng pin, giao thức liên lạc, kiến trúc phân phối và điều kiện môi trường. Do đó, một tủ được tiêu chuẩn hóa có thể yêu cầu điều chỉnh kỹ thuật trước khi triển khai.
Dòng H5GY có thể được điều chỉnh cho phù hợp với các yêu cầu cụ thể của dự án bao gồm:
HAGOE cũng cung cấp dịch vụ OEM và ODM cho khách hàng quốc tế, cho phép các nhà thầu viễn thông và nhà tích hợp hệ thống phát triển tủ điện xung quanh các thông số kỹ thuật của dự án thay vì điều chỉnh dự án của họ theo một cấu hình tiêu chuẩn cứng nhắc.
Nó được sử dụng để cung cấp, phân phối, giám sát và bảo vệ nguồn DC cho cơ sở hạ tầng viễn thông ngoài trời như trạm gốc 5G và 4G, mạng FTTx, mạng truy cập và thiết bị truyền thông dữ liệu.
Dòng HAGOE H5GY hỗ trợ cấu hình 200A và 300A. Công suất cuối cùng phải được lựa chọn theo tải DC thực tế, yêu cầu mở rộng trong tương lai và nhu cầu dự phòng pin.
Đúng. Kiến trúc hệ thống hỗ trợ ngăn chứa pin và các chức năng quản lý pin. Loại, dung lượng và số lượng pin phải được xác định theo thời gian dự phòng và tải trọng dự án cần thiết.
Đúng. Tùy thuộc vào cấu hình, hệ thống có thể hỗ trợ các giao diện TCP/IP, RS485, RS232, RJ45 và dry-contact. Các giao thức truyền thông bổ sung như Modbus cũng có thể được cấu hình.
Dòng H5GY sử dụng cấu hình bảo vệ tủ ngoài trời IP55, giúp hệ thống đáp ứng các yêu cầu về môi trường khi lắp đặt viễn thông ngoài trời.
Đúng. HAGOE hỗ trợ tùy chỉnh OEM và ODM bao gồm cấu trúc tủ, cấu hình điện, giao diện giám sát, nhãn hiệu, bao bì và tài liệu kỹ thuật liên quan.
HAGOE cung cấp tài liệu lắp đặt bằng tiếng Anh, hướng dẫn kỹ thuật từ xa, hỗ trợ vận hành, đào tạo vận hành và khắc phục sự cố từ xa. Hỗ trợ cho các dự án lớn hơn có thể được điều phối theo yêu cầu của dự án.
HAGOE là nhà sản xuất có trụ sở tại Ôn Châu, Chiết Giang, Trung Quốc. Được thành lập vào năm 2008, công ty tích hợp các dịch vụ R&D, sản xuất, thử nghiệm, bán hàng và xuất khẩu.
Cơ sở hạ tầng năng lượng đáng tin cậy là nền tảng để duy trì dịch vụ truyền thông 5G ổn định. Được thiết kế đúng cáchBảng điều khiển nguồn DC ngoài trời 5Gcó thể kết hợp chuyển đổi năng lượng, phân phối, dự phòng pin, giám sát, quản lý và bảo vệ môi trường thành một giải pháp phối hợp ngoài trời. Cách tiếp cận tích hợp này có thể đơn giản hóa việc triển khai trang web đồng thời hỗ trợ các yêu cầu về độ tin cậy của mạng viễn thông hiện đại.
Với công suất có thể cấu hình, bảo vệ ngoài trời IP55, quản lý pin, liên lạc từ xa, phân phối có thể tùy chỉnh và hỗ trợ kỹ thuật theo định hướng dự án, Dòng H5GY của HAGOE cung cấp một lựa chọn thiết thực cho các nhà khai thác viễn thông, nhà thầu EPC, nhà phân phối và nhà tích hợp hệ thống. Nếu bạn đang lên kế hoạch xây dựng một địa điểm 5G mới, nâng cấp mạng viễn thông hiện có hoặc tìm nguồn cung ứng hệ thống điện DC ngoài trời tùy chỉnh từ một nhà sản xuất Trung Quốc,liên hệ với chúng tôiđể thảo luận về các yêu cầu tải, thời gian dự phòng pin, cấu hình tủ, giao thức liên lạc và thông số kỹ thuật của dự án với nhóm kỹ thuật HAGOE.
