Thiết bị đóng cắt cao thế 35kV

Hệ thống 35kV thường được sử dụng trong các cơ sở công nghiệp lớn, trạm biến áp khu vực, cơ sở phát điện và các ứng dụng khác đòi hỏi khả năng truyền tải và phân phối điện cao hơn. So với hệ thống 10kV, thiết bị đóng cắt 35kV đòi hỏi sự chú ý nhiều hơn đến việc phối hợp cách điện, khoảng cách đường dây, hiệu suất chuyển mạch, độ tin cậy cơ học và an toàn vận hành.

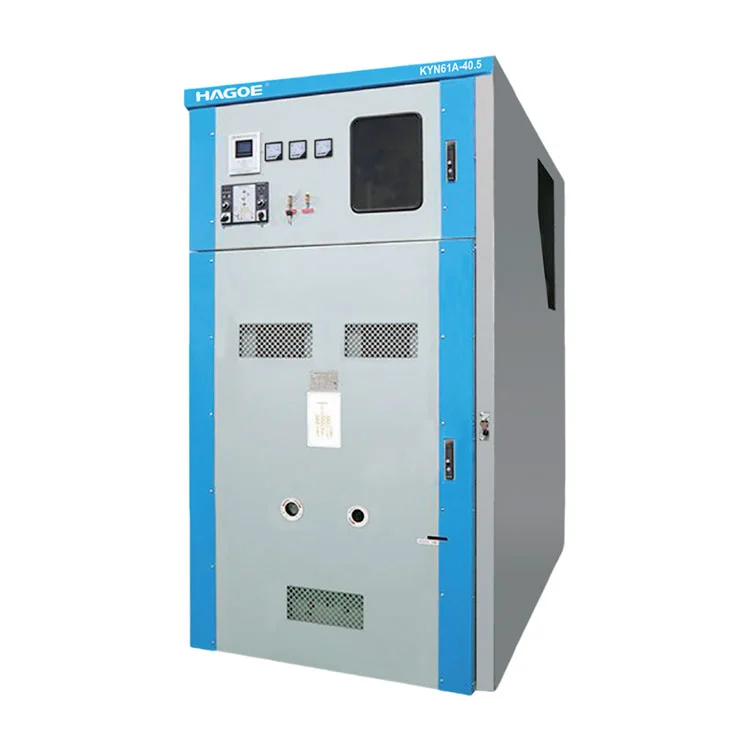

Điện HagoeThiết bị đóng cắt cao thế KYN61-40.5 35kVsử dụng kết cấu bọc thép, có thể kéo ra được và được bao bọc bằng kim loại. Các phần chức năng chính bao gồm cầu dao, thanh cái, kết nối cáp và các ngăn điều khiển được bố trí thành các khu chức năng riêng biệt để hỗ trợ vận hành và bảo trì một cách có tổ chức.

Cấu trúc có thể kéo ra đặc biệt thích hợp cho các hệ thống phân phối yêu cầu chuyển mạch và bảo trì thường xuyên. Xe cầu dao có thể di chuyển giữa các vị trí vận hành và thử nghiệm theo yêu cầu vận hành và bảo trì, giúp giảm tác động của việc bảo dưỡng thiết bị lên toàn bộ hệ thống phân phối.

Thiết kế kết cấu để bảo trì an toàn hơn

Thiết kế Thiết bị đóng cắt điện áp cao 35kV không chỉ tập trung vào việc bảo vệ vỏ mà còn quản lý nội bộ các khu chức năng điện áp cao thông quavỏ kim loại, lớp bọc thép tách biệt và kết cấu có thể kéo ra được.

Đối với các ứng dụng kỹ thuật, cấu hình này giải quyết ba yêu cầu thực tế.

Phân tách chức năng:Các thanh cái điện áp cao, cầu dao và khu vực đấu nối cáp được bố trí thành các phần chuyên dụng, giúp duy trì sự tách biệt rõ ràng giữa các chức năng điện khác nhau.

Quyền truy cập bảo trì:Xe tải cầu dao có thể kéo ra cho phép người vận hành và nhân viên bảo trì di chuyển cầu dao đến vị trí cần thiết để kiểm tra hoặc bảo dưỡng mà không cần tháo dỡ toàn bộ vỏ thiết bị đóng cắt.

An toàn vận hành:Cấu trúc bọc kim loại giúp tách biệt vật lý với các bộ phận mang điện bên trong. Việc bố trí cơ khí cũng có thể được phối hợp với các yêu cầu khóa liên động về điện và cơ khí của dự án.

Thiết bị đóng cắt 35kV không chỉ là tủ phân phối thông thường. Tùy thuộc vào thiết kế điện chính, nó có thể được cấu hình cho các bộ cấp nguồn vào, các bộ cấp nguồn ra, bộ ghép nối bus và các mạch chức năng khác. Nó hoạt động cùng với các rơle bảo vệ, hệ thống đo lường, giám sát và tự động hóa để điều khiển và phân phối năng lượng điện.

Các ứng dụng điển hình bao gồm:

• Các xuất tuyến ra vào trạm biến áp 35kV
• Hệ thống phân phối cao áp cho các cơ sở công nghiệp
• Hệ thống điện phụ trợ và phân phối trong nhà máy điện
• Cơ sở khai thác và sản xuất quy mô lớn
• Lắp đặt hệ thống phân phối điện khu vực
• Hệ thống điện áp cao yêu cầu chuyển mạch thường xuyên

Đối với các dự án lớn, Hagoe Electric có thể điều chỉnh cấu hình thiết bị đóng cắt phù hợp với công suất hệ thống, thông số ngắn mạch, bố trí lộ xuất tuyến, yêu cầu bảo vệ và không gian lắp đặt sẵn có thay vì chỉ chọn tủ dựa trên điện áp định mức.

Thông số kỹ thuật

Môi trường dịch vụ

• Nhiệt độ môi trường xung quanh:Giới hạn trên của+40°C, với mức trung bình hàng ngày không vượt quá+35°C; giới hạn dưới-15°C.
• Độ cao: ≤ 2.000 m.
• Độ ẩm tương đối:Trung bình hàng ngày không vượt quá95%; trung bình hàng tháng không vượt quá90%.
• Cường độ động đất:Không vượt quá8°.
• Áp suất hơi nước:Trung bình hàng ngày không vượt quá2,2 kPa; trung bình hàng tháng không vượt quá1,8 kPa.
• Điều kiện môi trường:Địa điểm lắp đặt sẽ không cónguy cơ cháy nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng.

Tại sao phải cấu hình thiết bị đóng cắt có thể rút ra 35kV?

Đối với việc mua sắm kỹ thuật, thiết bị đóng cắt điện áp cao cố định hay rút ra đều không ưu việt hơn. Cấu hình phù hợp phụ thuộc vàochiến lược bảo trì, hoạt động liên tục, tần suất chuyển đổi và các yêu cầu dịch vụ.

Những ưu điểm chính của cấu hình có thể rút ra 35kV bao gồm:

Cải thiện tính linh hoạt bảo trì:Xe tải cầu dao có thể được rút khỏi vị trí vận hành để kiểm tra và bảo dưỡng.

Cấu hình chức năng mô-đun:Nhiều bảng có thể được cấu hình cho các bộ cấp nguồn vào, các bộ cấp nguồn ra, bộ ghép nối bus và các mạch khác trong cùng một dự án.

Sự phù hợp cho các hệ thống phân phối lớn hơn:Nhiều bảng điều khiển thiết bị đóng cắt có thể được bố trí thành một hệ thống phân phối tích hợp cho các trạm biến áp, khu công nghiệp và các cơ sở công nghiệp lớn.

Vì lý do này, việc lựa chọn Thiết bị đóng cắt cao thế 35kV cần cân nhắcđiện áp định mức, dòng điện định mức, khả năng ngắt ngắn mạch, dòng điện chịu được thời gian ngắn, dòng điện chịu được đỉnh, yêu cầu cách điện, điều kiện lắp đặt và cấu hình bảo vệ, thay vì chỉ so sánh kích thước tủ hoặc giá mua.

Cấu hình kỹ thuật và hỗ trợ kỹ thuật

Kể từ khi thành lập vào năm 2008,Công ty TNHH Công nghệ Điện Hagoeđã tập trung vào truyền tải và phân phối điện, điện tử công suất và thiết bị điện năng lượng mới. Vớihơn 18 năm kinh nghiệm trong ngành và hơn 34 bằng sáng chế quốc gia, công ty đã phát triển một hệ thống R&D, sản xuất, thử nghiệm và dịch vụ quốc tế tích hợp.

Đối với các dự án thiết bị đóng cắt 35kV, hỗ trợ kỹ thuật của chúng tôi không chỉ bao gồm việc sản xuất thiết bị. Dựa trên thông tin hệ thống chính của khách hàng, nhóm kỹ thuật của chúng tôi có thể hỗ trợ:

Thông số hệ thống → Cấu hình thiết bị đóng cắt → Sơ đồ sơ cấp → Bảo vệ thứ cấp → Bố trí bảng điều khiển → Điều kiện lắp đặt → Thử nghiệm tại nhà máy → Bàn giao dự án

Cơ sở sản xuất được trang bịMáy cắt laser Trumpf, máy uốn CNC AMADA, thiết bị đục lỗ tự động và thiết bị kiểm tra điện, hỗ trợ chế tạo tủ, sản xuất kết cấu và thử nghiệm sản phẩm.

Hagoe Electric cũng vận hành theo hệ thống quản lý ISO9001, ISO14001 và ISO45001, đồng thời duy trì khả năng tuân thủ sản phẩm bao gồm CCC, CE, CB và RoHS, cung cấp tài liệu hỗ trợ cho các dự án ở các thị trường khác nhau.

Câu hỏi thường gặp

1. Thiết bị đóng cắt cao áp 35kV là gì?

Thiết bị đóng cắt điện áp cao 35kV là thiết bị đóng cắt điện áp cao có vỏ bọc bằng kim loại AC có thể rút ra được được thiết kế cho các hệ thống xoay chiều ba pha 40,5kV, 50Hz. Nó chủ yếu được sử dụng để nhận, phân phối, kiểm soát, bảo vệ và giám sát năng lượng.

2. Thiết bị đóng cắt 35kV thường được sử dụng ở đâu?

Các ứng dụng điển hình bao gồm các nhà máy điện, trạm biến áp, cơ sở công nghiệp lớn, hoạt động khai thác mỏ và các công trình lắp đặt khác yêu cầu tiếp nhận và phân phối điện loại 35kV.

3. Tại sao nên sử dụng thiết bị đóng cắt dạng rút?

Thiết kế có thể kéo ra tạo điều kiện thuận lợi cho việc bảo trì, thử nghiệm và thay thế cầu dao đồng thời hỗ trợ quản lý thiết bị được tiêu chuẩn hóa trong các hệ thống phân phối lớn hơn.

4. Bảng điều khiển Thiết bị đóng cắt vcb trong nhà KYN61-40.5 33kv hỗ trợ những điều kiện môi trường nào?

Các điều kiện vận hành tiêu chuẩn bao gồm độ cao lên tới 2000m và phạm vi nhiệt độ môi trường xung quanh từ -15°C đến +40°C, cùng với các điều kiện môi trường và độ ẩm được chỉ định. Môi trường đặc biệt cần được xác nhận trong quá trình kỹ thuật dự án.

5. Hagoe Electric có thể tùy chỉnh hệ thống thiết bị đóng cắt 35kV không?

Đúng. Cấu hình tủ, bố trí cấp điện vào và ra, sơ đồ điện sơ cấp, điều khiển thứ cấp và cấu hình bảo vệ có thể phù hợp với yêu cầu của dự án.

6. Dự án 35kV có thể cung cấp những tài liệu gì?

Tùy thuộc vào yêu cầu của dự án, Hagoe Electric có thể cung cấp tài liệu kỹ thuật, tài liệu chứng nhận, báo cáo kiểm tra, tài liệu nhà máy và các hồ sơ kỹ thuật liên quan để xem xét kỹ thuật, mua sắm và nghiệm thu dự án.
