HAGOEcung cấp các giải pháp nguồn DC được thiết kế cho các trạm biến áp, nhà máy điện, cơ sở công nghiệp và cơ sở hạ tầng điện quan trọng khác. cácBảng điều khiển nguồn DC GZDWtích hợp chuyển đổi AC/DC, sạc pin, phân phối DC, giám sát cách điện và giám sát thông minh để cung cấp nguồn DC phụ ổn định cho các hệ thống bảo vệ, điều khiển, tự động hóa và truyền thông.
Tóm tắt bài viết:Hệ thống nguồn phụ trợ DC đáng tin cậy là điều cần thiết ở những nơi mà rơle bảo vệ, cầu dao, thiết bị tự động hóa và thiết bị liên lạc phải duy trì hoạt động. Bài viết này giải thích cách hệ thống GZDW hoạt động, các đặc tính kỹ thuật chính, tùy chọn pin, chức năng giám sát thông minh, kịch bản ứng dụng và các yếu tố chính cần xem xét khi chọn cấu hình dành riêng cho dự án.
Mục lục
- Bảng điều khiển nguồn DC GZDW là gì?
- Hệ thống hoạt động như thế nào?
- Các thông số kỹ thuật chính
- Tùy chọn pin ảnh hưởng đến thiết kế hệ thống như thế nào?
- Tại sao giám sát thông minh lại quan trọng?
- Hệ thống được sử dụng ở đâu?
- Người mua nên cân nhắc điều gì trước khi lựa chọn?
- Sản xuất, thử nghiệm và đảm bảo chất lượng
- Câu hỏi thường gặp
- Phần kết luận

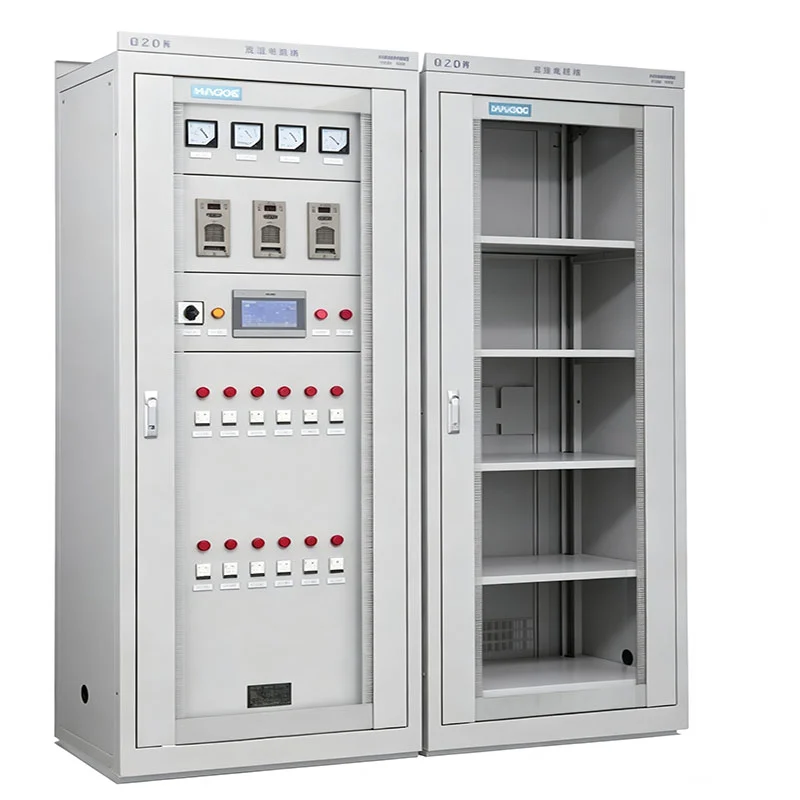

Bảng điều khiển nguồn DC GZDW là gì?
Hệ thống GZDW là giải pháp nguồn vận hành DC tích hợp được thiết kế để duy trì nguồn dòng điện một chiều đáng tin cậy cho các thiết bị điện quan trọng. Thay vì chỉ hoạt động như một bộ sạc pin, nó có thể kết hợp chỉnh lưu, quản lý sạc, kiểm tra pin, phân phối DC, giám sát cách điện, báo động, liên lạc và giám sát hệ thống trong một tủ phối hợp.
Trong các trạm biến áp và nhà máy điện, nguồn DC thường được yêu cầu để bảo vệ rơle, vận hành máy cắt, tín hiệu, tự động hóa và các mạch thứ cấp khác. Nếu hệ thống DC phụ trợ không khả dụng, thiết bị phụ thuộc vào hệ thống này có thể không hoạt động như dự định trong điều kiện chuyển mạch bình thường hoặc điều kiện vận hành bất thường.
Cấu hình HAGOE hỗ trợ các yêu cầu hệ thống DC phổ biến bao gồm 110V và 220V, trong khi cấu hình 48V cũng có thể được thiết kế theo yêu cầu của dự án. Công nghệ pin có thể bao gồm các giải pháp axit chì, lithium và Ni-Cd.
Hệ thống hoạt động như thế nào?
Một hệ thống nguồn DC hoàn chỉnh thường bao gồm một số phần chức năng được kết nối với nhau. Mỗi phần thực hiện một nhiệm vụ cụ thể đồng thời góp phần vào tính khả dụng và khả năng bảo trì của toàn bộ hệ thống.
- Đầu vào AC và chỉnh lưu:Nguồn AC được chuyển đổi thành nguồn DC được điều chỉnh thông qua các mô-đun sạc.
- Sạc pin:Hệ thống có thể hỗ trợ các chức năng quản lý sạc như thả nổi và cân bằng sạc.
- Pin dự phòng:Bộ pin cung cấp năng lượng DC được lưu trữ khi không có đầu vào AC thông thường.
- Phân phối DC:Các mạch cấp nguồn độc lập phân phối nguồn DC để bảo vệ, điều khiển, tự động hóa và các tải khác.
- Giám sát cách điện:Hệ thống có thể giám sát tình trạng cách điện của nhánh và tạo ra cảnh báo khi xảy ra tình trạng bất thường.
- Giám sát thông minh:Các thông số vận hành, cảnh báo, trạng thái chuyển mạch và các sự kiện lịch sử có thể được giám sát từ giao diện tích hợp.
Kiến trúc sạc mô-đun cũng cho phép cấu hình nhiều mô-đun sạc song song. Cách tiếp cận này có thể hỗ trợ dự phòng và đơn giản hóa việc bảo trì so với hệ thống được xây dựng xung quanh một bộ sạc duy nhất.
Các thông số kỹ thuật chính
Yêu cầu của dự án thay đổi tùy theo tải DC, dung lượng pin, thời gian tự chủ, số lượng bộ cấp nguồn, kiến trúc truyền thông và điều kiện lắp đặt. Các thông số kỹ thuật sau đây thể hiện nền tảng HAGOE có sẵn chứ không phải là cấu hình chung cho mọi dự án.
| tham số | Đặc điểm kỹ thuật HAGOE điển hình |
|---|---|
| Điện áp đầu vào định mức | AC 380V ±20% |
| Tần số định mức | 50Hz ±10% |
| Đầu ra DC định mức | DC 110V / DC 220V |
| Dải điện áp đầu ra | DC 90–130V / DC 180–260V |
| Mô-đun sạc hiện tại | 5A, 10A, 20A hoặc 30A tùy theo mô-đun |
| Màn hình giám sát | HG-E5 7 inch / HG-E6 10,4 inch |
| Giao diện truyền thông | RS232 / RS485 / RJ45 |
| Giao thức truyền thông | MODBUS / IEC61850 / CDT tùy chọn |
| Hồ sơ lịch sử | Hơn 500.000 hồ sơ lỗi và vận hành |
| Kích thước tủ | 800 × 600 × 2260 mm / 2360 mm |
Đối với một EPC hoặc dự án tiện ích, công suất sạc cuối cùng, dung lượng pin, số lượng bộ cấp nguồn, mô-đun giám sát và cách bố trí tủ phải được tính toán từ danh sách tải DC thực tế và thiết kế hệ thống thay vì chỉ chọn từ các thông số kỹ thuật danh nghĩa của tủ.
Tùy chọn pin ảnh hưởng đến thiết kế hệ thống như thế nào?
Việc lựa chọn pin có ảnh hưởng trực tiếp đến hiệu suất dự phòng, sắp xếp tủ, lập kế hoạch bảo trì, khả năng thích ứng với môi trường và cân nhắc về vòng đời. Do đó, dự án nên đánh giá pin cùng với bộ sạc và hệ thống giám sát thay vì coi nó như một bộ phận biệt lập.
Pin axit chì
Pin axit-chì vẫn là sự lựa chọn thiết thực cho các trạm biến áp thông thường và các ứng dụng công nghiệp nhờ công nghệ hoàn thiện và phương pháp bảo trì đã được thiết lập. Chúng có thể được tích hợp vào các hệ thống GZDW nơi có cấu hình pin thông thường phù hợp.
Pin Lithium
Các giải pháp pin lithium có thể được xem xét khi mật độ năng lượng cao hơn, lắp đặt nhỏ gọn hoặc giảm yêu cầu bảo trì là quan trọng. Tùy thuộc vào kiến trúc pin, việc tích hợp hệ thống quản lý pin cũng có thể được chỉ định.
Pin Ni-Cd
Công nghệ Ni-Cd có thể được xem xét cho các môi trường đòi hỏi khắt khe trong đó khả năng chịu nhiệt độ và tuổi thọ lâu dài là những yếu tố thiết kế quan trọng. Giải pháp thích hợp phải được xác định dựa trên điều kiện của dự án thay vì chỉ dựa vào loại pin.
Tại sao giám sát thông minh lại quan trọng?
Hệ thống điện DC hiện đại đòi hỏi nhiều hơn là chuyển đổi điện. Người vận hành cũng cần thông tin kịp thời về mô-đun sạc, pin, điều kiện cách điện, cảnh báo, trạng thái chuyển mạch và các sự kiện lịch sử.
Nền tảng giám sát HG-E5 và HG-E6 của HAGOE cung cấp giao diện màn hình cảm ứng công nghiệp để quản lý thông số, phân tích lỗi và giám sát hệ thống. Tùy thuộc vào cấu hình, kiến trúc giám sát có thể hỗ trợ:
- Giám sát trạng thái mô-đun sạc
- Kiểm tra pin
- Giám sát cách điện nhánh
- Giám sát trạng thái chuyển đổi
- Quản lý báo động
- Lịch sử lỗi và hồ sơ vận hành
- Quản lý truyền thông bên ngoài
Có sẵn các giao diện RS232, RS485 và RJ45, trong khi MODBUS, IEC61850 và CDT có thể được lựa chọn theo yêu cầu của dự án. Điều này làm cho hệ thống phù hợp để tích hợp vào các kiến trúc SCADA hoặc tự động hóa năng lượng rộng hơn khi chỉ định cấu hình truyền thông cần thiết.
Hệ thống được sử dụng ở đâu?
Mục đích chính của hệ thống GZDW DC là cung cấp nguồn DC phụ trợ đáng tin cậy trong đó việc điều khiển, bảo vệ và vận hành điện không thể chỉ dựa vào nguồn AC thông thường.
Trạm biến áp và nhà máy điện
Các tải điển hình bao gồm hệ thống bảo vệ rơle, cơ cấu vận hành máy cắt, thiết bị tự động hóa, hệ thống tín hiệu và các mạch thứ cấp khác. Cả hai cấu hình 110V và 220V DC đều có thể được sử dụng cho các yêu cầu trạm biến áp thông thường.
Cơ sở công nghiệp
Các nhà máy, hầm mỏ, cơ sở luyện kim, nhà máy hóa chất và các khu công nghiệp khác có thể yêu cầu nguồn DC tập trung cho thiết bị bảo vệ và điều khiển điện.
Hạ tầng giao thông
Các dự án đường sắt và cơ sở hạ tầng khác có thể yêu cầu hệ thống DC tập trung cho các thiết bị liên quan đến điều khiển, tín hiệu và truyền thông. Cấu hình mô-đun cho phép hệ thống được điều chỉnh phù hợp với các yêu cầu về điện cụ thể của dự án.
Hệ thống thông tin liên lạc và phụ trợ
Các ứng dụng yêu cầu nguồn DC điện áp thấp hơn có thể được cấu hình với thông số kỹ thuật của bộ sạc và pin phù hợp, bao gồm các giải pháp 48V được thiết kế nếu có.
Người mua nên cân nhắc điều gì trước khi lựa chọn?
Việc chọn bảng nguồn DC nên bắt đầu bằng thiết kế điện thay vì chỉ hình thức bên ngoài của tủ hoặc điện áp danh định. Các nhóm mua sắm và nhà thầu EPC nên đánh giá môi trường vận hành hoàn chỉnh.
- Điện áp hệ thống DC:Xác nhận xem dự án có yêu cầu kiến trúc DC 48V, 110V, 220V hay loại DC được thiết kế khác hay không.
- Tải liên tục và khẩn cấp:Tính toán tải DC thực tế và xác định các tải quan trọng cần có pin dự phòng.
- Dung lượng pin:Xác định thời gian tự chủ cần thiết, công nghệ pin, điều kiện môi trường và yêu cầu bảo trì.
- Công suất sạc:Chọn số lượng bộ sạc và xếp hạng hiện tại dựa trên nhu cầu tải, yêu cầu sạc pin và mức dự phòng.
- Yêu cầu của bộ nạp:Xác nhận số lượng và yêu cầu bảo vệ của mạch DC đi.
- Giao tiếp:Kiểm tra xem dự án có yêu cầu MODBUS, IEC61850, CDT hoặc giao diện khác để tích hợp với hệ thống tự động hóa hiện có hay không.
- Kích thước tủ:Xác minh không gian cài đặt sẵn có, định tuyến cáp, sắp xếp pin và quyền truy cập bảo trì.
- Tài liệu:Cung cấp cho nhà cung cấp SLD, danh sách tải, yêu cầu về pin, yêu cầu liên lạc và thông số kỹ thuật hiện hành bất cứ khi nào có thể.
Đối với các dự án tùy chỉnh, việc xem xét các yếu tố này trước khi báo giá giúp giảm thiểu những thay đổi về cấu hình sau này và cho phép nhà cung cấp phát triển hệ thống phù hợp với kiến trúc điện thực tế.
Sản xuất, thử nghiệm và đảm bảo chất lượng
Độ tin cậy không chỉ phụ thuộc vào từng bộ phận riêng lẻ mà còn phụ thuộc vào cách tích hợp các mô-đun sạc, thiết bị bảo vệ, bộ giám sát, thanh cái, pin và hệ thống dây điện bên trong. HAGOE tuyên bố rằng quy trình sản xuất của họ bao gồm chế tạo tủ, lắp ráp điện, xác minh hệ thống dây điện và kiểm tra chức năng.
HAGOE Electric Technology Co., Ltd. được thành lập năm 2008 tại Ôn Châu, Trung Quốc và phạm vi sản phẩm của công ty bao gồm hệ thống nguồn DC, hệ thống điện tích hợp AC/DC, thiết bị UPS, thiết bị đóng cắt, trạm biến áp và các cụm điện liên quan. Hệ thống quản lý của công ty được chứng nhận đạt tiêu chuẩn ISO 9001:2015, ISO 14001:2015 và ISO 45001:2018.
Ngoài ra còn có bằng chứng thử nghiệm dành riêng cho từng mẫu máy cho cấu hình HG-GZDW-200AH/220V. Theo thông tin sản phẩm được HAGOE công bố, cấu hình này đã được thử nghiệm điển hình vào tháng 3 năm 2022 theo báo cáo JW220252, với thử nghiệm dựa trên DL/T 459-2017 và GB/T 17626.18-2016. Kết luận được báo cáo nêu rõ rằng các hạng mục được thử nghiệm đã đáp ứng các yêu cầu áp dụng.
Những tài liệu như vậy có thể hữu ích trong quá trình đánh giá kỹ thuật, đặc biệt khi nhà thầu EPC hoặc chủ dự án cần thông tin có thể theo dõi để mua sắm. Người mua phải luôn xác minh rằng cấu hình được thử nghiệm có tương ứng với cấu hình dự án thực tế được cung cấp hay không.
Câu hỏi thường gặp
1. Có những loại pin nào?
Nền tảng này có thể được cấu hình cho pin axit chì, lithium và Ni-Cd. Việc lựa chọn nên xem xét tải DC, thời gian dự phòng, điều kiện môi trường xung quanh, yêu cầu bảo trì và thông số kỹ thuật của dự án.
2. Hệ thống có thể hỗ trợ điện áp DC 110V và 220V không?
Đúng. Thông số kỹ thuật được HAGOE công bố bao gồm hệ thống DC 110V và DC 220V. Cấu hình 48V được thiết kế cũng có thể được xem xét theo yêu cầu về bộ sạc và pin.
3. Hệ thống GZDW có thể được tùy chỉnh cho dự án EPC không?
Đúng. Công suất sạc, cấu hình pin, mạch cấp nguồn, mô-đun giám sát, giao diện liên lạc và kích thước tủ có thể được cấu hình theo SLD, danh sách tải và thông số kỹ thuật đã được phê duyệt.
4. Hệ thống giám sát có thể giao tiếp với SCADA không?
Các tùy chọn giao tiếp bao gồm giao diện RS232, RS485 và RJ45, với MODBUS, IEC61850 và CDT có sẵn dưới dạng tùy chọn giao thức tùy thuộc vào cấu hình đã chọn và yêu cầu của dự án.
5. Nên xác định dung lượng bộ sạc như thế nào?
Dung lượng bộ sạc phải được tính từ tải DC, dung lượng pin, thời gian sạc cần thiết và mức dự phòng mong muốn. Danh sách tải dành riêng cho dự án cung cấp cơ sở đáng tin cậy hơn so với việc chỉ chọn bộ sạc từ xếp hạng danh nghĩa của tủ.
6. Cần cung cấp thông tin gì khi yêu cầu báo giá?
Thông tin hữu ích bao gồm điện áp DC, danh sách tải, loại và dung lượng pin, thời gian sao lưu cần thiết, số lượng bộ cấp nguồn DC, chức năng giám sát, giao thức truyền thông, kích thước lắp đặt và SLD hoặc thông số kỹ thuật của dự án.
Phần kết luận
Hệ thống nguồn phụ trợ DC được thiết kế tốt hỗ trợ tính liên tục của các chức năng bảo vệ, điều khiển, tự động hóa và liên lạc giữa các trạm biến áp, nhà máy điện, cơ sở công nghiệp và các dự án cơ sở hạ tầng. Với điện áp DC có thể định cấu hình, nhiều công nghệ pin, sạc mô-đun, giám sát thông minh, tùy chọn liên lạc và kỹ thuật dựa trên dự án, nền tảng GZDW có thể được điều chỉnh cho phù hợp với các kiến trúc điện khác nhau. Để biết thông số kỹ thuật dành riêng cho dự án, kích thước pin, cấu hình bộ sạc hoặc yêu cầu EPC/OEM, hãy tìm hiểu thêm về giải pháp nguồn GZDW DC vàliên hệ với chúng tôiđể thảo luận về danh sách phụ tải DC, SLD, yêu cầu kỹ thuật và cấu hình hệ thống điện tùy chỉnh với HAGOE.
