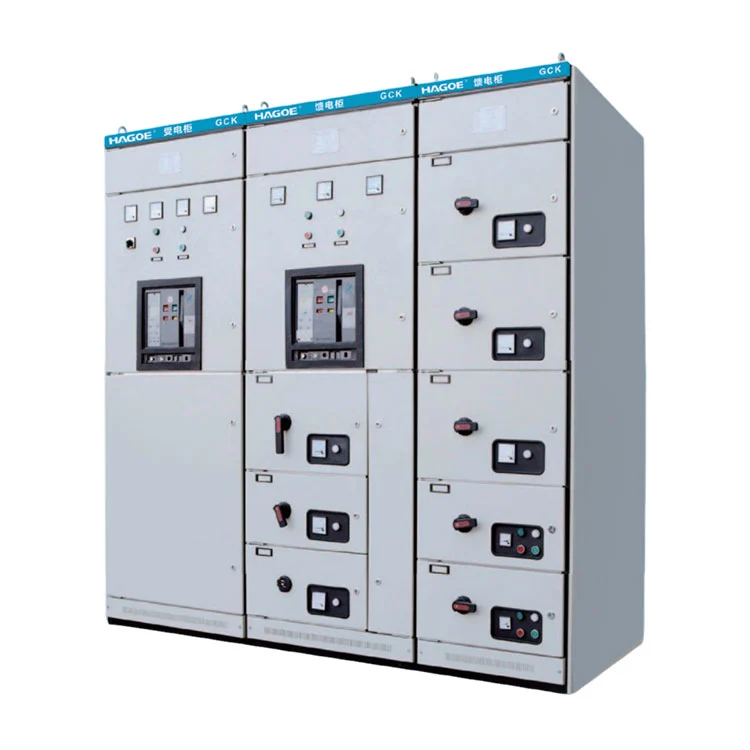

Thiết bị đóng cắt điện áp thấp GCK

Thiết kế có thể rút ra của Thiết bị đóng cắt điện áp thấp GCK cho phép kết hợp linh hoạt các bộ phận chức năng khác nhau, tích hợp nhiều mạch phân phối, điều khiển và bảo vệ nguồn hơn trong một không gian tủ hạn chế. Nó phù hợp cho các nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai thác mỏ và các dự án tự động hóa công nghiệp. Sự khác biệt lớn nhất giữa nó và thiết bị đóng cắt cố định điện áp thấp thông thường nằm ở thiết kế bộ phận chức năng có thể rút ra được.

Đối với các dự án công nghiệp, thiết bị đóng cắt hạ thế thường không chỉ phân phối điện mà còn điều khiển nhiều động cơ, máy bơm, quạt, băng tải và phụ tải dây chuyền sản xuất. Nếu tất cả các mạch sử dụng cấu trúc lắp đặt cố định, việc bảo trì hoặc thay thế một mạch cụ thể có thể dẫn đến mất điện và thời gian vận hành kéo dài.

Hai trung tâm chức năng

Hệ thống GCK kết hợp hai phần chức năng chính:

PC — Trung tâm phân phối điện

Được sử dụng để tiếp nhận, phân phối và cấp nguồn điện hạ thế. Các mạch cấp dữ liệu đầu vào, bộ ghép nối bus và đầu ra có thể được cấu hình theo sơ đồ phân phối của dự án.

MCC — Trung Tâm Điều Khiển Động Cơ

Được thiết kế để chuyển đổi, điều khiển, bảo vệ và phân phối động cơ. Tải điển hình bao gồm máy bơm, quạt, máy nén, băng tải và động cơ được sử dụng trong hệ thống sản xuất.

Kiến trúc PC + MCC này cho phép GCK giải quyết cả các yêu cầu về phân phối điện và điều khiển động cơ trong hệ thống thiết bị đóng cắt điện áp thấp tích hợp.

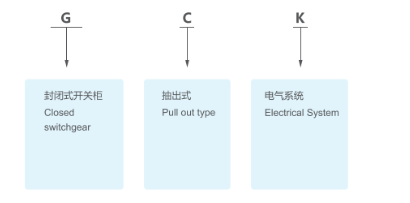

Định nghĩa mô hình

Tại sao thiết kế có thể rút lại quan trọng trong các ứng dụng công nghiệp

Một hệ thống MCC công nghiệp có thể chứa hàng chục mạch động cơ, mỗi động cơ có mức công suất, phương pháp khởi động và yêu cầu bảo vệ khác nhau. Các đơn vị chức năng có thể rút ra cho phép các mạch được tổ chức theo yêu cầu tải thực tế trong khi vẫn duy trì sự sắp xếp có cấu trúc bên trong.

Đối với nhân viên bảo trì, kiến ​​trúc cũng có thể giảm nhiễu không cần thiết với các mạch khác và cho phép các bộ phận chức năng riêng lẻ được kiểm tra, bảo dưỡng hoặc thay thế hiệu quả hơn.

Do đó, khi đánh giá Thiết bị đóng cắt điện áp thấp GCK, người mua nên xem xét ngoài kích thước tủ và dòng điện định mức, đồng thời xem xét:

Cấu hình bộ phận chức năng → Khóa liên động điện → Bố trí thanh cái → Phối hợp bảo vệ → Khả năng tiếp cận bảo trì

Thông số kỹ thuật

Hiệu suất điện

Thiết bị đóng cắt điện áp thấp GCK tự hào có khả năng cắt cao và được thiết kế để ổn định nhiệt và động trong các hệ thống phân phối điện hạ thế.

Khi xảy ra sự cố ngắn mạch, thiết bị đóng cắt không chỉ phải xem xét dòng điện hoạt động bình thường mà còn phải chịu được các hiệu ứng nhiệt và điện động sinh ra trong thời gian ngắn mạch.

Do đó, cần phải có một thiết kế điện hoàn chỉnh, bao gồm kết cấu tủ, hệ thống thanh cái, khoảng cách cách điện, phương pháp kết nối và các bộ phận bảo vệ.

HAGOE thực hiện kiểm soát toàn bộ quy trình đối với thiết bị trong quá trình sản xuất, bao gồm gia công kim loại tấm, lắp đặt thanh cái, lắp ráp linh kiện, đi dây thứ cấp và thử nghiệm tổng thể tủ.

GCK so với GGD: Cái nào phù hợp với dự án?

Nếu dự án chủ yếu liên quan đến việc phân phối điện áp thấp nói chung thì một cấu trúc cố định như GGD (Thiết bị phân phối khí) thường là đủ.

Nếu dự án bao gồm một số lượng lớn mạch động cơ và chú trọng nhiều hơn đến mật độ mạch, quản lý đơn vị chức năng và dễ bảo trì thì Thiết bị đóng cắt điện áp thấp GCK (Bộ điều khiển phân phối khí) thường là lựa chọn tốt hơn.

GCK không chỉ đơn giản là "phiên bản nâng cấp của GGD"; cả hai đều phù hợp hơn với các kiến ​​trúc phân phối điện khác nhau.

Kịch bản ứng dụng

Sản xuất công nghiệp

GCK có thể được sử dụng cho dây chuyền sản xuất, máy móc, hệ thống bơm, quạt và thiết bị sản xuất tự động, nơi cần phân phối điện tập trung và điều khiển động cơ.

Trạm bơm và xử lý nước

Đối với các cơ sở xử lý nước và trạm bơm có nhiều máy bơm, động cơ và tải phụ, các khối chức năng MCC có thể được bố trí theo mạch động cơ riêng lẻ.

Khai thác mỏ & Công nghiệp nặng

Các cơ sở khai thác mỏ, luyện kim và công nghiệp nặng thường có tải trọng động cơ cao. GCK có thể được cấu hình để phân phối tập trung, điều khiển và bảo vệ động cơ.

Dự án cơ sở hạ tầng

GCK có thể hỗ trợ các yêu cầu điều khiển động cơ và phân phối điện áp thấp tập trung trong các tòa nhà lớn, cơ sở hạ tầng thành phố và các dự án liên quan đến giao thông.

Môi trường hoạt động

Thiết bị đóng cắt điện áp thấp GCK phù hợp với môi trường điện công nghiệp nói chung:

Độ cao lắp đặt: 2.000 mét

Nhiệt độ môi trường xung quanh: -5°C đến +40°C

Nhiệt độ trung bình 24 giờ: ≤ +35°C

Độ ẩm tương đối ở +40°C: 50%

Độ ẩm tương đối ở +20°C: Lên tới 90%

Góc nghiêng lắp đặt: ≤5° (hướng thẳng đứng)

Không phù hợp với những vị trí có nguy cơ cháy nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học hoặc rung lắc mạnh.

Vận chuyển và bảo quản: Điều kiện vận chuyển/bảo quản là -25°C đến +55°C, với nhiệt độ tiếp xúc ngắn hạn lên tới +70°C. Nếu điều kiện thực tế tại địa điểm vượt quá giới hạn trên, chẳng hạn như độ cao, độ ẩm cao, môi trường ăn mòn hoặc nhiệt độ bất thường, thì các trường hợp cụ thể phải được nêu rõ trong giai đoạn mua sắm để đánh giá kỹ thuật và cấu hình.

Năng lực Kỹ thuật và Sản xuất của HAGOE

Công ty TNHH Công nghệ Điện Hagoe được thành lập vào năm2008và có nhiều hơn18 năm kinh nghiệm trong lĩnh vực truyền tải điện, hệ thống phân phối, điện tử công suất và giải pháp điện năng lượng mới.

Đối với các thiết bị điện áp thấp hoàn chỉnh như GCK, khả năng sản xuất không chỉ bao gồm việc chế tạo tủ. Nó bao gồmkỹ thuật điện, gia công kim loại tấm, hệ thống thanh cái, lắp đặt linh kiện, nối dây thứ cấp và thử nghiệm toàn bộ tủ.

HAGOE vận hành đội ngũ R&D chuyên nghiệp và cơ sở sản xuất hiện đại, với số vốn đăng ký là51 triệu nhân dân tệVàhơn 34 bằng sáng chế quốc gia.

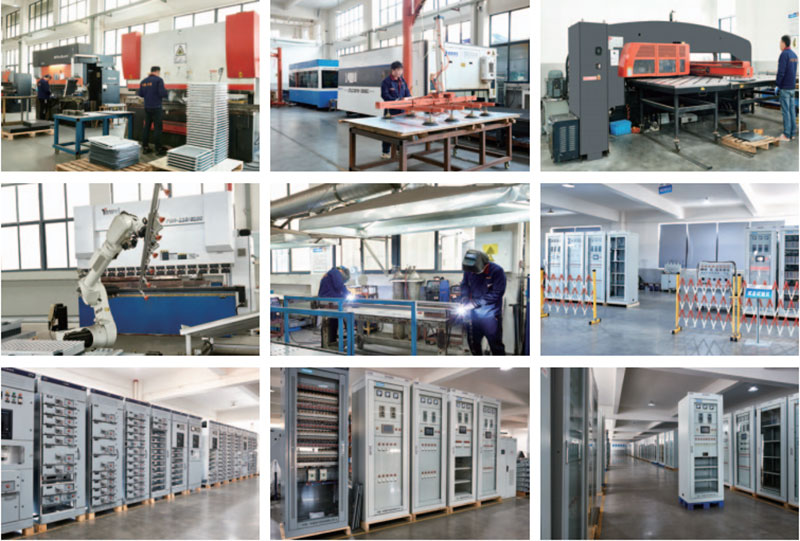

Thiết bị sản xuất bao gồm:

• Máy cắt laser Trumpf từ Đức
• Máy uốn CNC AMADA từ Nhật Bản
• Máy đột dập CNC tự động
• Dây chuyền sản xuất SMT
• Thiết bị kiểm tra lão hóa thông minh
• Thiết bị kiểm tra môi trường, bảo vệ IP và EMC

Những khả năng này hỗ trợ độ chính xác của việc chế tạo tủ, tính nhất quán trong sản xuất và kiểm soát chất lượng cho các cụm thiết bị đóng cắt hoàn chỉnh.

Câu hỏi thường gặp

Thiết bị đóng cắt điện áp thấp GCK chủ yếu được sử dụng để làm gì?

GCK chủ yếu được sử dụng để phân phối điện áp thấp, điều khiển động cơ và phân phối ánh sáng trong các nhà máy điện, trạm biến áp, cơ sở sản xuất, khai thác mỏ, xử lý nước và các dự án cơ sở hạ tầng.

Điện áp làm việc tối đa của GCK là bao nhiêu?

Điện áp làm việc tối đa là 660V AC, được thiết kế cho hệ thống phân phối AC điện áp thấp 50Hz.

Dòng định mức tối đa là bao nhiêu?

Dòng điện định mức có thể đạt tới 3150A, với cấu hình cuối cùng được xác định bởi các yêu cầu đầu vào, thanh cái và bộ cấp nguồn.

Tại sao GCK phù hợp với các ứng dụng MCC?

GCK sử dụng các đơn vị chức năng có thể rút ra và kết hợp với trung tâm điều khiển động cơ MCC, cho phép cấu hình mạch động cơ theo công suất động cơ, phương pháp khởi động và yêu cầu bảo vệ.

Sự khác biệt chính giữa GCK và GGD là gì?

GGD là tủ phân phối điện hạ thế cố định thường được sử dụng để phân phối điện thông thường. GCK sử dụng các đơn vị chức năng có thể rút ra và phù hợp hơn với các hệ thống công nghiệp yêu cầu nhiều bộ cấp nguồn, mạch điều khiển động cơ và khả năng bảo trì linh hoạt hơn.
