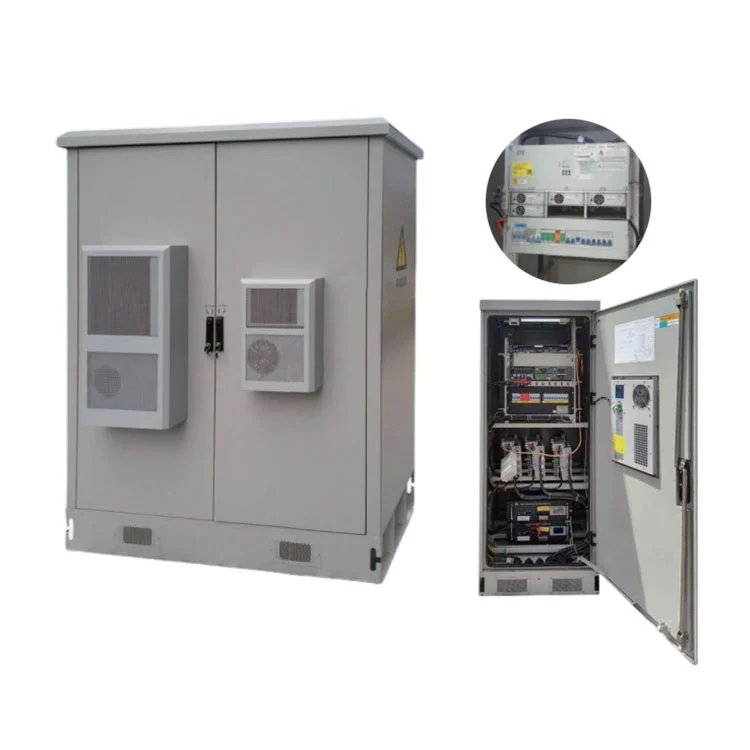

Dòng sản phẩm HAGOE H5GYBảng điều khiển nguồn DC ngoài trời 5Gtích hợp phân phối AC/DC, chuyển đổi nguồn 48V DC, quản lý pin, giám sát, quản lý nhiệt và bảo vệ đột biến trong tủ ngoài trời. VớiCấu hình 200A và 300A, bảo vệ IP55, giao tiếp TCP/IP và giám sát từ xa, nó được thiết kế cho các trạm gốc 5G, FTTx, thiết bị truy cập và truyền thông dữ liệu yêu cầu nguồn DC ổn định.
A Bảng điều khiển nguồn DC ngoài trời 5Gkhông chỉ là một bảng điều khiển DC thông thường được lắp đặt ngoài trời. Thiết bị nguồn viễn thông phải duy trì đầu ra DC ổn định trong khi xử lý các biến động nhiệt độ, độ ẩm, bụi, sét đánh, lão hóa pin, không gian lắp đặt hạn chế và các yêu cầu bảo trì từ xa.
cácDòng HAGOE H5GYtuân theo kiến trúc tích hợp một tủ, kết hợp các chức năng phân phối AC/DC, nguồn chỉnh lưu, quản lý pin, giám sát, quản lý nhiệt và bảo vệ trong một tủ ngoài trời. Cấu hình này nhằm đơn giản hóa việc cài đặt trang web và hỗ trợ hoạt động liên tục của5G, 4G, FTTxvà các thiết bị liên lạc khác.
Dòng HAGOE H5GY— Giải pháp nguồn DC ngoài trời tích hợp cho các trạm viễn thông 5G/4G.
Kết hợp phân phối AC/DC, bộ chỉnh lưu, quản lý pin, giám sát và quản lý nhiệt trong một tủ IP55.
Bộ nguồn DC 48V gắn cực dòng H5GYđược thiết kế xung quanh48V DCkiến trúc nguồn thường được sử dụng bởi các thiết bị viễn thông. Hệ thống có thể tích hợp cácDòng H48Snguồn điện DC48V nhúng, mô-đun giám sát, mô-đun chỉnh lưu, hệ thống phân phối AC/DC và pin theo cấu hình yêu cầu.
Đối với các nhà thầu viễn thông và nhà tích hợp hệ thống, điều này có nghĩa là tủ điện có thể được cấu hình theo cấu hình tải thực tế thay vì buộc mọi dự án phải có cấu hình cố định.
Khoang thiết bị và ngăn chứa pin thông quacông nghệ cách ly ống dẫn khíđể tách biệt môi trường hoạt động của thiết bị điện tử công suất và pin. Điều này giúp giảm ảnh hưởng của nhiệt lượng do bộ phận nguồn tạo ra lên ngăn chứa pin.
Hệ thống cũng có thể được cấu hình với chức năng giám sát môi trường và kiểm soát nhiệt độ. Đối với các dự án tiếp xúc với nhiệt độ môi trường cao hoặc sự thay đổi nhiệt độ ngày/đêm đáng kể, quản lý nhiệt trở thành một phần quan trọng đối với độ tin cậy của pin và hệ thống.
Kiến trúc giám sát tích hợp hỗ trợ các chức năng nhưtính toán dung lượng pin, bù nhiệt độ, kiểm tra pin trực tuyến, điều chỉnh điện áp tự động và giới hạn dòng điện.
Các chức năng này cho phép người vận hành giám sát tình trạng hoạt động của hệ thống DC và pin thay vì chỉ dựa vào kiểm tra cục bộ. Các thông số liên quan đến pin có thể được tích hợp vào hệ thống giám sát tổng thể theo cấu hình đã chọn.
Hệ thống cung cấp mộtchức năng tiết kiệm năng lượng khi ngủdành cho các site liên lạc nơi điều kiện tải thay đổi theo thời gian. Mục đích là để giảm mức tiêu thụ điện năng không cần thiết trong khi vẫn duy trì nguồn điện cần thiết cho thiết bị liên lạc.
Điều này đặc biệt phù hợp với các trạm viễn thông phân tán, nơi có nhiều tủ hoạt động liên tục và mức tiêu thụ năng lượng tích lũy trên nhiều địa điểm.
| Mặt hàng | Thông số kỹ thuật | Bắt buộc / Tùy chọn |
|---|---|---|
| Điện áp đầu vào định mức | AC 380V ±20% | — |
| Tần số định mức | 50Hz ±10% | — |
| Điện áp đầu ra định mức | DC 110V / DC 220V | — |
| Dải điện áp đầu ra | DC 90–130V / DC 180–260V | — |
| Mô-đun sạc | HG-T, HG-Z, HG-F | Yêu cầu |
| Mô-đun sạc hiện tại | 10A, 20A, 30A / 5A, 10A, 20A, 30A | Yêu cầu |
| Mô-đun kiểm tra pin | HG-X: Tối đa 4 mô-đun (4) | Yêu cầu |
| Mô-đun cách nhiệt nhánh | HG-I: Tối đa 16 mô-đun (16) | Không bắt buộc |
| Mô-đun biến tần | HG-N1K(1K, 2K, 3K, 5K) | Không bắt buộc |
| Mô-đun giá trị chuyển đổi | HG-K: Tối đa 16 mô-đun (16) | Không bắt buộc |
| Kích thước thân tủ | 800 × 600 × 2260mm(hoặc 2360 mm) | Không chuẩn và có thể tùy chỉnh |
| Mô-đun giám sát pin | Lên đến 32 mô-đun (32) | Không bắt buộc |
Cấu hình có thể kết hợp các mô-đun giám sát, mô-đun chỉnh lưu, phân phối AC/DC, tiếp điểm khô và cấu trúc giá đỡ theo yêu cầu của dự án.
Phần phân phối có thể hỗ trợ lên tớiVị trí lắp đặt cầu dao AC/DC 24P, với sự phân bổ AC và DC cụ thể tùy thuộc vào cấu hình tủ đã chọn.
Kiến trúc giám sát và điều khiển có thể hỗ trợ6 đầu vào và 6 đầu ravới khả năng phân công có thể tùy chỉnh, cùng với chức năng đo nguồn AC, phát hiện mức tiêu thụ điện năng của nhiều người dùng, điều khiển tắt nguồn đa cấp vàTCP/IPgiao tiếp.
Lưu ý kỹ thuật:Số lượng bộ chỉnh lưu cuối cùng, dung lượng pin, cấu hình đầu vào/đầu ra và bố trí cầu dao phải được xác nhận dựa trên tính toán phụ tải của dự án, yêu cầu về thời gian dự phòng và cấu hình thiết bị viễn thông trước khi báo giá.
Trước khi chọn mộtBảng điều khiển nguồn DC ngoài trời 5G, các nhóm mua sắm và kỹ thuật cần xác nhận năm thông số:
Khả năng chịu tải:Xác định tổng tải DC liên tục và khả năng mở rộng dự kiến trong tương lai trước khi chọn cấu hình 200A hoặc 300A.
Yêu cầu dự phòng:Dung lượng pin phải được tính từ thời gian dự phòng cần thiết, tải thực tế và điều kiện vận hành cục bộ thay vì chỉ chọn theo dung lượng tủ.
Bố trí phân phối:Xác nhận vị trí cầu dao AC/DC cần thiết, số lượng đầu vào và đầu ra cũng như liệu nhiều nhóm tải có yêu cầu tắt nguồn theo giai đoạn hay không.
Giao thức truyền thông:Xác nhận xem nền tảng quản lý trang web có yêu cầu khôngTCP/IP, RS485, RS232hoặc giao diện cảnh báo tiếp xúc khô.
Điều kiện môi trường:Nhiệt độ môi trường, độ ẩm, tiếp xúc với ánh nắng mặt trời, vị trí lắp đặt và điều kiện bảo trì cần được xem xét khi lựa chọn cấu hình quản lý nhiệt của tủ.
Phương pháp lựa chọn dựa trên dự án này giúp tránh được cả hệ thống có quy mô nhỏ và công suất thiết bị không cần thiết.
Đối với hệ thống DC treo tường hoặc hệ thống DC nhỏ gọn tiêu chuẩn, HAGOE cung cấp tài liệu lắp đặt bằng tiếng Anh và hướng dẫn kỹ thuật từ xa.
Đối với các bảng DC cỡ trung bình và tủ điện hoàn chỉnh, các kỹ sư có thể hỗ trợ lắp đặt và vận hành theo sự sắp xếp của dự án. Đối với các dự án trạm biến áp, quang điện hoặc EPC lớn hơn, HAGOE có thể chuẩn bị kế hoạch lắp đặt và chạy thử chuyên dụng cũng như điều phối việc chạy thử thiết bị với tiến độ xây dựng tổng thể.
Hỗ trợ cài đặt bao gồmđào tạo vận hành, hướng dẫn vận hành và khắc phục sự cố từ xa, giúp đội ngũ bảo trì của khách hàng làm quen với công việc vận hành thường xuyên.
cácTủ điện viễn thông ngoài trời dòng H5GY / IOPUcó thể được sử dụng làm nền tảng nguồn DC ngoài trời cho các địa điểm liên lạc di động nơi thiết bị yêu cầu ổn định48V DCnguồn điện và pin dự phòng.
Đối với các nút truyền thông và truy cập cáp quang phân tán, thiết kế tủ tích hợp có thể kết hợp chuyển đổi nguồn, pin dự phòng, giám sát và phân phối trong một hệ thống lắp đặt ngoài trời nhỏ gọn.
Hệ thống có thể hỗ trợ các thiết bị liên lạc và truy cập yêu cầu hệ thống tập trung48V DCnguồn điện với giao diện giám sát và báo động từ xa.
IP55các tùy chọn bảo vệ, giám sát môi trường, quản lý pin và chống trộm giúp hệ thống phù hợp với những địa điểm hạn chế việc kiểm tra thủ công thường xuyên.
Đối với các cơ sở 3G/4G hiện có đang được nâng cấp lên 5G, hệ thống có thể được cấu hình theo yêu cầu tải mới, sắp xếp phân phối và yêu cầu pin dự phòng.
HAGOE đã tham gia sản xuất thiết bị điện từ2008, với phạm vi sản phẩm mở rộng từ hệ thống nguồn DC và UPS/EPS đến phân phối điện, điều khiển tự động hóa và thiết bị điện năng lượng mới. Điều này cho phép các dự án viễn thông được phối hợp với các hệ thống điện liên quan thông qua một nhóm kỹ thuật.
Công ty vận hành cơ sở sản xuất riêng của mình và tích hợpDịch vụ R&D, kỹ thuật, sản xuất, thử nghiệm và xuất khẩu. Các sản phẩm tiêu chuẩn có thể được cung cấp cùng với kích thước tủ tùy chỉnh, cách sắp xếp phân phối, giao diện liên lạc và cấu hình giám sát.

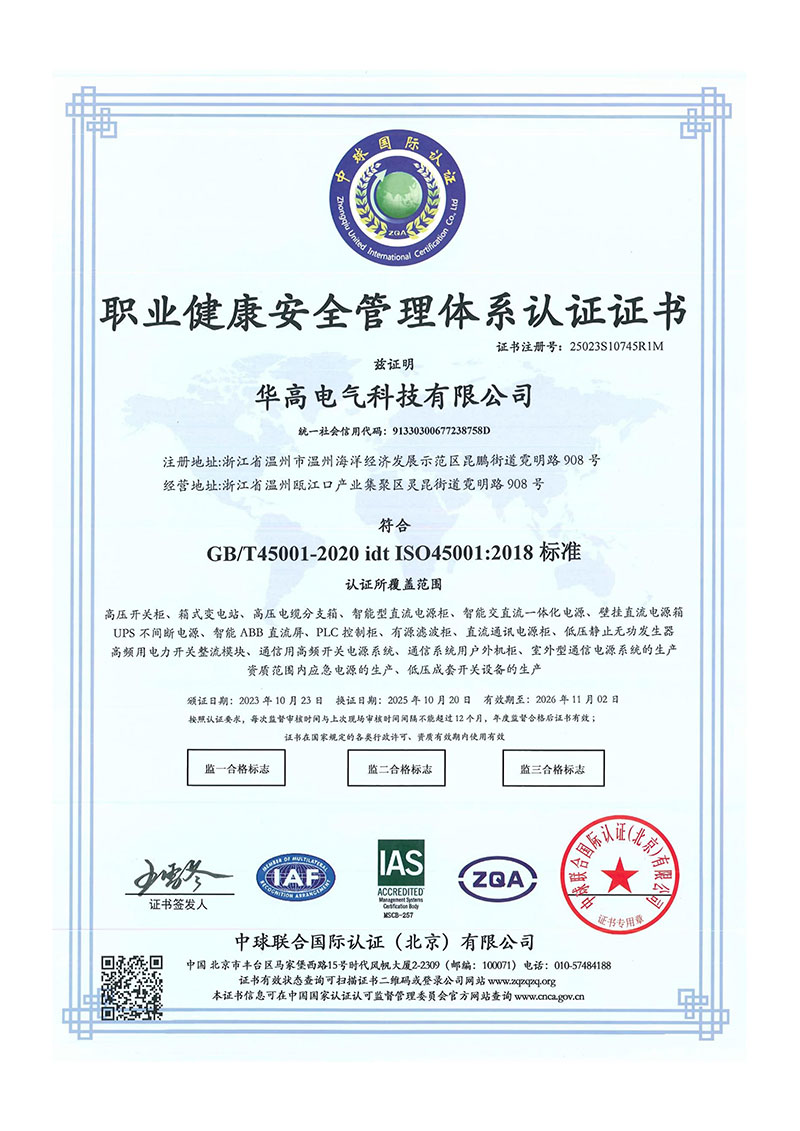

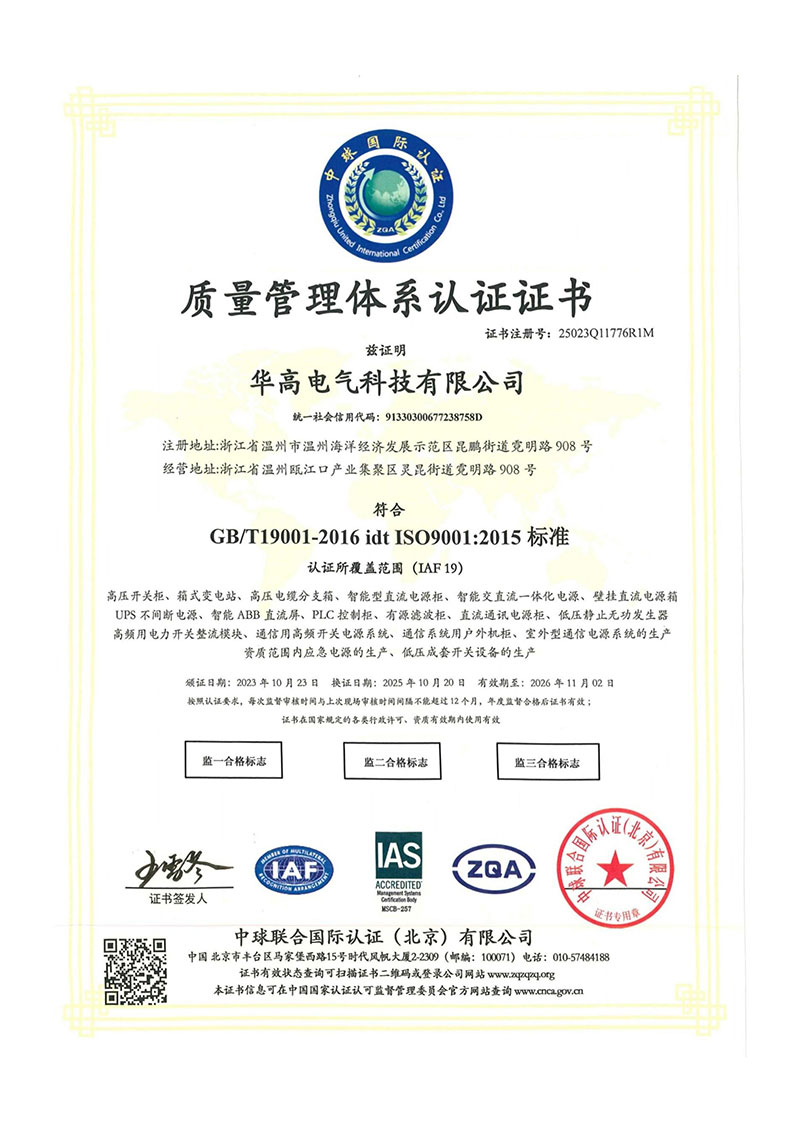

HAGOE đã đạt đượcHơn 34 bằng sáng chế quốc giavà duy trì các hệ thống chứng nhận và quản lý bao gồmISO9001, ISO14001, ISO45001, CCC, CE, CB và RoHS, tùy theo sản phẩm hiện hành và phạm vi chứng nhận.
Đối với mua sắm quốc tế, tài liệu kỹ thuật có thể bao gồm hướng dẫn sử dụng sản phẩm, bản vẽ điện, báo cáo kiểm tra, tài liệu chứng nhận, danh sách đóng gói và hướng dẫn lắp đặt.
Đối với các nhà thầu EPC viễn thông, nhà phân phối và nhà tích hợp hệ thống, HAGOE cung cấp lựa chọn kỹ thuật, thiết kế giải pháp tùy chỉnh, hỗ trợ báo giá, theo dõi sản xuất, tài liệu kiểm tra, phối hợp hậu cần và hỗ trợ vận hành từ xa.
Đối với các sơ đồ lựa chọn tiêu chuẩn và phân phối điện cơ bản, nhóm kỹ thuật thường có thể cung cấp cấu hình sơ bộ và báo giá trong vòng1 ngày làm việc. Các dự án tùy chỉnh phức tạp hơn được đánh giá theo phạm vi kỹ thuật của chúng.
Công ty TNHH Công nghệ Điện HAGOEđược thành lập vào năm2008ở Ôn Châu, Chiết Giang, Trung Quốc, với năng lực sản xuất và kỹ thuật bao gồm phân phối điện, điện tử công suất, năng lượng mới và hệ thống năng lượng thông minh.
Đối với hệ thống điện viễn thông ngoài trời, quá trình sản xuất bao gồm chế tạo tủ, lắp ráp điện, tích hợp hệ thống giám sát, vận hành hệ thống và kiểm tra lần cuối. Cơ sở sản xuất được trang bịMáy cắt laser TRUMPF, máy uốn CNC AMADA, thiết bị đục lỗ tháp pháo tự động, dây chuyền sản xuất SMT và hệ thống kiểm tra lão hóa thông minh, cùng với thiết bị kiểm tra EMC, bảo vệ IP và môi trường.
Công ty hoạt động dướiISO9001, ISO14001 và ISO45001hệ thống quản lý và phát triển sản phẩm phù hợp với các yêu cầu hiện hành của GB và IEC. Báo cáo kiểm tra, chứng chỉ và tài liệu kỹ thuật dành riêng cho dự án có thể được cung cấp theo yêu cầu của khách hàng.
cácHệ thống nguồn DC tích hợp ngoài trời dòng H5GYcó thể được điều chỉnh cho các nhà khai thác viễn thông, nhà thầu EPC, nhà phân phối và nhà tích hợp hệ thống yêu cầu cấu hình dành riêng cho dự án.
Tùy chỉnh có thể bao gồmcấu trúc tủ, hình thức bên ngoài, logo, bao bì, sắp xếp phân phối, giao diện giám sát, cấu hình liên lạc và các thành phần điện được chọn. HAGOE cũng cung cấp dịch vụ OEM/ODM cho khách hàng quốc tế và có thể điều phối tài liệu kỹ thuật tùy chỉnh với thiết bị được cung cấp.
Đúng. cácDòng H5GYBảng điều khiển nguồn DC ngoài trời 5G được thiết kế đặc biệt cho các ứng dụng nguồn liên lạc ngoài trời bao gồm5G, 4G, FTTx, thiết bị truy cập và truyền dữ liệu. các48V DCkiến trúc, tích hợp pin, giám sát và bảo vệ tủ ngoài trời làm cho nó phù hợp với cơ sở hạ tầng điện của trạm viễn thông.
Thông tin cấu hình H5GY/H48S được cung cấp bao gồm200A và 300Acác cấu hình hệ thống. Công suất cuối cùng phải được lựa chọn theo tải DC thực tế, yêu cầu mở rộng và thiết kế pin dự phòng.
Kiến trúc hệ thống hỗ trợ ngăn chứa pin và các chức năng quản lý pin. Loại, dung lượng và số lượng pin thực tế phải được xác nhận theo thời gian dự phòng cần thiết và tính toán phụ tải của dự án.
Đúng. Tùy thuộc vào cấu hình đã chọn, giao diện truyền thông bao gồmTCP/IP, RS485, RS232và các điểm tiếp xúc khô. Chức năng giám sát có thể được cấu hình cho nền tảng quản lý từ xa của dự án.
Đúng. Cấu hình sản phẩm hỗ trợAC, DC và chống sét tín hiệu, với khả năng chống đột biến B+C có sẵn theo cấu hình dự án.
Đúng. HAGOE cung cấpOEM/ODMvà tùy chỉnh kỹ thuật bao gồm cấu trúc tủ, cấu hình điện, giao diện giám sát, nhãn hiệu, bao bì và tài liệu kỹ thuật liên quan.
Cấu hình được cung cấp chỉ địnhIP55bảo vệ cho tủ ngoài trời.
Đúng. HAGOE cung cấp hướng dẫn lắp đặt bằng tiếng Anh, hướng dẫn kỹ thuật từ xa và hỗ trợ vận hành thử. Hỗ trợ tại chỗ cũng có thể được sắp xếp cho các dự án lớn hơn hoặc phức tạp hơn tùy theo phạm vi dự án.
Tùy theo yêu cầu của đơn hàng và dự án, HAGOE có thể cung cấp hướng dẫn sử dụng sản phẩm, bản vẽ điện, báo cáo kiểm tra, tài liệu chứng nhận, danh sách đóng gói và các tài liệu kỹ thuật khác cần thiết để bàn giao dự án.
Đúng. HAGOE không áp đặt moq bắt buộc chung.Một đơn vịcó thể được đặt hàng cho các sản phẩm tiêu chuẩn, trong khi các dự án tùy chỉnh được đánh giá theo cấu hình yêu cầu.
HAGOE là mộtnhà sản xuấtcó trụ sở tại Ôn Châu, Chiết Giang, Trung Quốc, được thành lập vào năm2008. Công ty tích hợp các dịch vụ R&D, sản xuất, thử nghiệm, bán hàng và xuất khẩu và vận hành các cơ sở sản xuất của riêng mình.
Đối với các sản phẩm có sẵn trong kho tiêu chuẩn, lô hàng có thể được sắp xếp nhanh chóng3 ngày làm việcsau khi thanh toán, tùy thuộc vào tình trạng sẵn có của hàng hóa. Đơn đặt hàng theo lô tiêu chuẩn thường yêu cầu7–10 ngày làm việc, trong khi các đơn đặt hàng tùy chỉnh thường yêu cầu15–30 ngày làm việc, tùy thuộc vào cấu hình và độ phức tạp của dự án.
