Tóm tắt bài viết:MỘTnguồn điện xoay chiềulà một phần cơ bản của cơ sở hạ tầng điện hiện đại, nhưng việc lựa chọn cấu hình phù hợp không chỉ liên quan đến việc phù hợp với mức điện áp và dòng điện. Loại tải, chiến lược bảo vệ, vỏ bọc, môi trường lắp đặt, bố trí cáp, khả năng tiếp cận bảo trì và các yêu cầu mở rộng trong tương lai đều có thể ảnh hưởng đến độ tin cậy của hệ thống. Bài viết này giải thích cách bộ nguồn AC hoạt động trong các ứng dụng công nghiệp và cơ sở hạ tầng, những thành phần nào thường được sử dụng, cách chọn giải pháp phù hợp và cách hệ thống được thiết kế phù hợp có thể giảm thiểu rủi ro về điện, đơn giản hóa việc bảo trì và hỗ trợ vận hành thiết bị ổn định. HAGOE cung cấp bảng cấp nguồn AC và hộp bảng điều khiển AC có thể được cấu hình cho các yêu cầu khác nhau của dự án, bao gồm thiết bị công nghiệp, cơ sở hạ tầng, viễn thông, năng lượng tái tạo và phân phối điện cục bộ.
MỘTnguồn điện xoay chiềulà một hệ thống hoặc tổ hợp điện được thiết kế để nhận nguồn điện xoay chiều và cung cấp nó một cách an toàn và đáng tin cậy cho thiết bị, mạch điện hoặc hệ thống điện hạ lưu. Trong các ứng dụng công nghiệp thực tế, thuật ngữ này có thể đề cập đến nhiều thứ hơn là nguồn năng lượng điện cơ bản. Bộ nguồn AC được thiết kế phù hợp có thể kết hợp phân phối nguồn, cách ly mạch, bảo vệ quá dòng, đo lường, chuyển mạch, điều khiển và kết nối đầu cuối trong một giải pháp phối hợp.
Sự khác biệt này rất quan trọng vì tải điện hiếm khi hoạt động độc lập. Một nhà máy có thể có động cơ, thiết bị tự động hóa, hệ thống điều khiển, ánh sáng, thiết bị liên lạc và các thiết bị phụ trợ dùng chung cơ sở hạ tầng điện. Nếu không có sự phân phối và bảo vệ phù hợp, sự cố ở một mạch nhánh có thể ảnh hưởng đến các thiết bị khác và gây ra thời gian ngừng hoạt động không cần thiết.
Do đó, thiết bị cấp nguồn AC hiện đại cần phải được thiết kế xoay quanh ứng dụng hoàn chỉnh thay vì một mức điện duy nhất. Tất cả các đặc tính điện áp, dòng điện, tải, tình trạng lỗi, tiếp xúc với môi trường, yêu cầu về vỏ bọc, định tuyến cáp và khả năng tiếp cận bảo trì đều phải được xem xét trước khi chỉ định thiết bị.
HAGOE phát triển các giải pháp cung cấp điện xoay chiều cho thiết bị công nghiệp, dự án cơ sở hạ tầng, cơ sở viễn thông, hệ thống năng lượng tái tạo và các ứng dụng khác yêu cầu phân phối điện xoay chiều được kiểm soát và bảo vệ.
Quy trình vận hành cơ bản của cụm nguồn điện xoay chiều có thể được hiểu là đường dẫn được điều khiển giữa nguồn điện đến và các tải được kết nối.
Kiến trúc này tạo ra một giao diện điện có tổ chức hơn. Thay vì kết nối trực tiếp nhiều tải với nguồn cung cấp không được kiểm soát, hệ thống cung cấp các mạch xác định với các điểm cách ly và bảo vệ thích hợp.
Sự sắp xếp chính xác phụ thuộc vào dự án. Một hộp gắn trên máy nhỏ gọn có thể chỉ cần một số lượng nhỏ mạch được bảo vệ, trong khi bảng nguồn phụ trợ công nghiệp có thể yêu cầu nhiều mạch nhánh, đồng hồ đo, bộ cách ly, công tắc tơ và các bộ phận khác.
Cấu hình bên trong của nguồn điện xoay chiều phải được chọn theo yêu cầu về điện và môi trường hoạt động. Các thành phần phổ biến bao gồm:
| Thành phần | Chức năng chính | Cân nhắc điển hình |
|---|---|---|
| Bộ ngắt mạch chính | Cung cấp bảo vệ và chuyển mạch sơ cấp | Dòng điện định mức, điện áp, khả năng ngắt |
| Bộ ngắt mạch nhánh | Bảo vệ các mạch hạ lưu riêng lẻ | Tải hiện tại và phối hợp |
| Bộ cách ly | Cung cấp cách ly điện để vận hành hoặc bảo trì | Yêu cầu cách ly và phương pháp lắp đặt |
| Cầu chì | Cung cấp bảo vệ quá dòng | Loại cầu chì, đánh giá và ứng dụng |
| Công tắc tơ | Cho phép chuyển mạch và điều khiển điện | Loại tải và tần số chuyển mạch |
| Mét | Cung cấp phép đo điện | Điện áp, dòng điện, công suất hoặc các thông số được giám sát khác |
| Khối thiết bị đầu cuối | Tổ chức kết nối dây trường | Kích thước dây dẫn và cách sắp xếp kết nối |
| Thanh cái | Phân phối năng lượng điện trong lắp ráp | Công suất hiện tại, cách điện và giải phóng mặt bằng |
| Bao vây | Bảo vệ các thành phần điện và hệ thống dây điện | Chất liệu, kích thước, môi trường và mức độ bảo vệ |
Không phải mọi nguồn điện AC đều yêu cầu tất cả các thành phần này. Một thiết kế hiệu quả sẽ tránh được sự phức tạp không cần thiết trong khi cung cấp các chức năng mà ứng dụng yêu cầu.

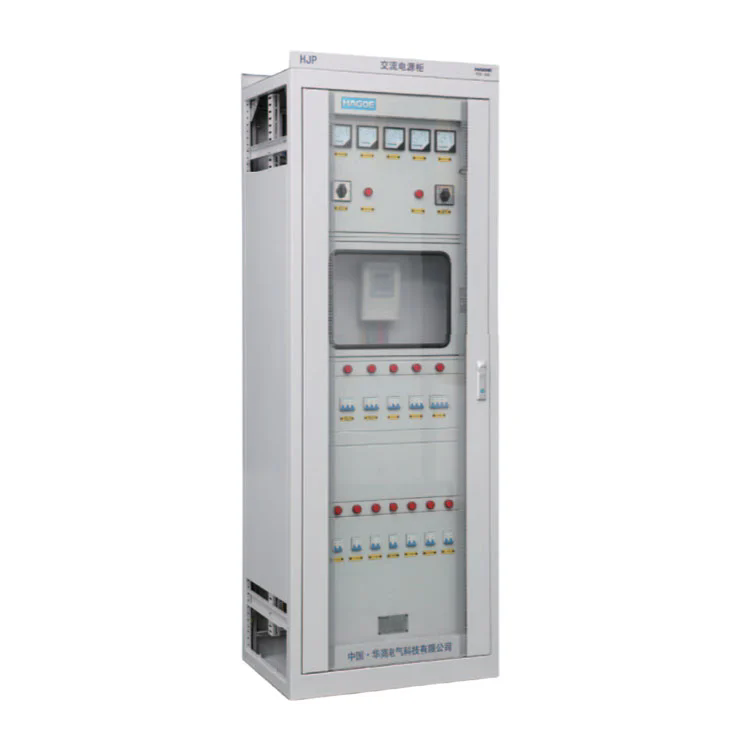

Hai cấu hình phổ biến là bảng cấp nguồn AC và hộp bảng điều khiển AC. Mặc dù các chức năng của chúng trùng nhau nhưng hình dạng vật lý và cách lắp đặt dự định của chúng có thể khác nhau.
Đối với lắp đặt công nghiệp lớn, bảng điều khiển có thể thích hợp hơn vì nó có thể chứa nhiều mạch và bố trí thành phần rộng hơn. Đối với nhà chế tạo máy hoặc nhà tích hợp thiết bị, hộp bảng điều khiển nhỏ gọn có thể đơn giản hóa việc đi dây cục bộ và giảm không gian cần thiết cho các bộ phận điện.
Sự lựa chọn chính xác phụ thuộc vào số lượng mạch, vị trí lắp đặt, không gian sẵn có, định tuyến cáp, yêu cầu bảo trì và điều kiện môi trường.
Việc chọn nguồn điện xoay chiều chỉ dựa trên điện áp và dòng điện danh định có thể gây ra vấn đề sau này. Một cách tiếp cận tốt hơn là đánh giá ứng dụng điện hoàn chỉnh trước khi hoàn thiện thông số kỹ thuật.
Đối với việc mua sắm theo dự án, việc cung cấp sơ đồ một đường, danh sách tải, thông số kỹ thuật của thiết bị, bản vẽ lắp đặt và yêu cầu về cáp có thể giúp quy trình kỹ thuật chính xác hơn nhiều.
Các tải điện khác nhau tạo ra các nhu cầu khác nhau đối với nguồn điện xoay chiều. Ví dụ, một lò sưởi điện trở hoạt động khác với động cơ hoặc hệ thống điều khiển điện tử.
| Loại tải | Đặc điểm điển hình | Chú ý thiết kế |
|---|---|---|
| Tải điện trở | Nhìn chung có thể dự đoán được nhu cầu hiện tại | Tải dòng điện và nhiệt liên tục |
| Tải cảm ứng | Có thể liên quan đến công suất phản kháng và hiệu ứng chuyển mạch | Lựa chọn thiết bị bảo vệ và chuyển mạch |
| Động cơ | Dòng khởi động có thể vượt quá dòng chạy | Điều kiện khởi động, bảo vệ và chuyển mạch |
| Thiết bị điện tử | Có thể nhạy cảm với chất lượng điện năng và sự gián đoạn | Bảo vệ, giám sát và tương thích hệ thống |
| Tải trọng công nghiệp hỗn hợp | Một số loại tải hoạt động đồng thời | Tính toán tải, tách mạch và phối hợp |
Việc bỏ qua các điều kiện dòng điện khởi động hoặc nhất thời có thể dẫn đến sự cố vấp ngã khó chịu hoặc hệ thống có kích thước nhỏ. Ngược lại, kích thước quá lớn có thể làm tăng chi phí thiết bị và kích thước tủ mà không mang lại lợi ích vận hành đáng kể.
Do đó, một thiết kế cân bằng nên xem xét cả điều kiện vận hành hiện tại và các yêu cầu thực tế trong tương lai.
Bảo vệ điện là một trong những chức năng quan trọng nhất của bộ nguồn AC. Các thiết bị bảo vệ giúp cách ly các mạch điện bất thường và giảm tác động tiềm tàng của các sự cố về điện.
Tuy nhiên, khả năng bảo vệ chỉ là một phần của thiết kế tổng thể. Vỏ bọc cũng đóng một vai trò quan trọng vì nó quyết định cách các bộ phận điện được bảo vệ khỏi môi trường xung quanh và cách nhân viên có thể tương tác với thiết bị một cách an toàn.
Những cân nhắc quan trọng về bao vây bao gồm:
Các giải pháp cấp nguồn AC của HAGOE có thể được cấu hình theo điều kiện lắp đặt, yêu cầu về vỏ bọc, cách bố trí cáp và thông số kỹ thuật điện dành riêng cho dự án. Điều này đặc biệt hữu ích khi thiết bị tiêu chuẩn có sẵn không phù hợp với các hạn chế về vật lý hoặc điện của địa điểm.
Thiết bị cấp nguồn AC được sử dụng trong nhiều ngành công nghiệp vì hầu hết các hệ thống điện công nghiệp và thương mại đều yêu cầu giao diện được kiểm soát giữa nguồn vào và các tải riêng lẻ.
Sản xuất công nghiệp:Cơ sở sản xuất sử dụng cụm nguồn điện xoay chiều cho máy móc, hệ thống tự động hóa, thiết bị điều khiển, phụ tải và phân phối điện cục bộ. Việc tổ chức mạch điện phù hợp có thể giúp việc khắc phục sự cố dễ dàng hơn và giảm tác động của từng lỗi điện riêng lẻ.
Điện và cơ sở hạ tầng:Các dự án cơ sở hạ tầng có thể yêu cầu nguồn điện phụ trợ đáng tin cậy cho thiết bị hiện trường, hệ thống điều khiển, phòng điện và các hệ thống lắp đặt hỗ trợ khác. Thiết bị có thể cần phải đáp ứng các yêu cầu về môi trường và bản vẽ dự án cụ thể.
Viễn thông:Các cơ sở viễn thông chứa các thiết bị điều khiển và liên lạc nhạy cảm phụ thuộc vào hệ thống phân phối điện có tổ chức. Bộ nguồn AC có thể cung cấp các giao diện nguồn được bảo vệ cho thiết bị và hệ thống phụ trợ.
Năng lượng tái tạo:Các dự án lưu trữ năng lượng và quang điện có nhiều hệ thống điện phụ. Thiết bị cấp nguồn AC có thể được sử dụng cho các mạch phụ, thiết bị điều khiển cục bộ, chức năng bảo vệ và các ứng dụng phía AC khác.
Máy móc và thiết bị:Các hộp bảng điều khiển AC nhỏ gọn có thể được tích hợp vào hoặc lắp đặt bên cạnh máy móc để cung cấp các điểm bảo vệ, chuyển mạch và kết nối cục bộ. Điều này có thể giúp các nhà sản xuất thiết bị tạo ra một kiến trúc điện có tổ chức hơn.
Công ty TNHH Công nghệ Điện HAGOE đã tham gia sản xuất và kỹ thuật thiết bị điện từ năm 2008. Năng lực của công ty bao gồm nghiên cứu và phát triển, thiết kế kỹ thuật, sản xuất, thử nghiệm, bán hàng và dịch vụ xuất khẩu.
Đối với khách hàng mua thiết bị cấp nguồn AC, giá trị của nhà sản xuất không chỉ giới hạn ở tủ vật lý. Yêu cầu của dự án thường liên quan đến cấu hình điện, bản vẽ, lựa chọn thành phần, kích thước vỏ, tài liệu, đóng gói và phối hợp kỹ thuật. Một nhà sản xuất có khả năng hỗ trợ các giai đoạn này có thể giúp giảm khoảng cách giao tiếp giữa các nhóm mua sắm, kỹ thuật, lắp đặt và vận hành.
HAGOE hỗ trợ cả sản phẩm tiêu chuẩn hóa và giải pháp tùy chỉnh. Phạm vi cấp nguồn AC của nó bao gồm Bảng cấp nguồn AC và Hộp bảng điều khiển AC có thể được cấu hình theo yêu cầu của dự án.
Đối với các nhà thầu EPC, nhà phân phối, nhà sản xuất thiết bị và người dùng công nghiệp ở nước ngoài, cách tiếp cận theo định hướng dự án này có thể đặc biệt hữu ích khi kích thước tiêu chuẩn hoặc cấu hình điện tiêu chuẩn không đủ.
Ngay cả nguồn điện xoay chiều được thiết kế tốt cũng cần được lắp đặt chính xác và kiểm tra định kỳ. Trước khi cấp điện, nhân viên điện có trình độ phải xác minh rằng việc lắp đặt phù hợp với bản vẽ đã được phê duyệt và các yêu cầu hiện hành của địa phương.
Một chương trình kiểm tra thực tế có thể bao gồm:
Khoảng thời gian bảo trì phải được xác định theo thiết bị, môi trường vận hành, chu kỳ hoạt động, khuyến nghị của nhà sản xuất và các quy định hiện hành. Bất kỳ việc kiểm tra hoặc sửa chữa nào liên quan đến thiết bị điện đang có điện chỉ được thực hiện bởi nhân viên có trình độ phù hợp tuân theo các quy trình an toàn của địa điểm.
Một số sai lầm có thể tránh được có thể làm cho bộ nguồn AC trở nên đắt hơn hoặc kém tin cậy hơn mức cần thiết.
1. Nguồn điện xoay chiều là gì?
Nguồn điện xoay chiều là nguồn điện hoặc cụm lắp ráp được thiết kế để nhận, điều khiển, bảo vệ, phân phối hoặc cung cấp nguồn điện xoay chiều cho thiết bị được kết nối. Các bảng cấp nguồn AC công nghiệp có thể kết hợp các chức năng phân phối, bảo vệ, chuyển mạch, đo lường và kết nối.
2. Sự khác biệt giữa bảng cấp nguồn AC và hộp bảng điều khiển AC là gì?
Bảng cấp nguồn AC thường nhằm mục đích sắp xếp toàn diện hơn các mạch đầu vào, phân phối, bảo vệ và điều khiển AC. Hộp bảng điều khiển AC thường nhỏ gọn hơn và phù hợp để phân phối hoặc điều khiển nguồn cấp thiết bị cục bộ.
3. Tôi nên cung cấp thông tin gì khi yêu cầu nguồn điện AC?
Thông tin hữu ích bao gồm điện áp hệ thống, dòng điện định mức, số lượng mạch, loại tải, môi trường lắp đặt, yêu cầu về vỏ bọc, hướng vào cáp, phương pháp lắp đặt, yêu cầu giám sát, tiêu chuẩn áp dụng và bản vẽ dự án. Sơ đồ một đường và danh sách tải có thể giúp việc đánh giá kỹ thuật dễ dàng hơn nhiều.
4. Nguồn điện xoay chiều có thể được tùy chỉnh không?
Đúng. Tùy thuộc vào dự án, nguồn điện xoay chiều có thể được cấu hình dựa trên định mức điện, số lượng mạch, thiết bị bảo vệ, kích thước vỏ, cách bố trí thành phần, đầu vào cáp, bố trí lắp đặt, chức năng giám sát, bảng tên và các yêu cầu về tài liệu.
5. Bảng nguồn AC thường được sử dụng ở đâu?
Các ứng dụng điển hình bao gồm sản xuất công nghiệp, cơ sở hạ tầng, viễn thông, các dự án năng lượng tái tạo, hệ thống tự động hóa, hệ thống điện phụ trợ và tích hợp máy móc.
6. Tại sao việc lựa chọn vỏ bọc lại quan trọng?
Vỏ bọc bảo vệ các bộ phận điện và hệ thống dây điện khỏi các điều kiện môi trường và cơ học. Bụi, độ ẩm, nhiệt độ, vị trí lắp đặt, định tuyến cáp và khả năng tiếp cận bảo trì đều phải được xem xét khi lựa chọn vỏ bọc.
7. HAGOE có thể hỗ trợ các dự án ở nước ngoài không?
HAGOE cung cấp hỗ trợ kỹ thuật và xuất khẩu cho các dự án hiện hành, bao gồm tư vấn kỹ thuật, sản xuất theo yêu cầu, tài liệu chất lượng, đóng gói xuất khẩu, điều phối hậu cần, hướng dẫn lắp đặt và hỗ trợ kỹ thuật sau bán hàng.
Một sự đáng tin cậynguồn điện xoay chiềukhông chỉ là một vỏ bọc chứa các bộ phận điện. Đây là giao diện quan trọng giữa nguồn điện thượng nguồn và thiết bị hạ nguồn, kết hợp phân phối điện, bảo vệ, cách ly, chuyển mạch, giám sát và tổ chức nối dây theo yêu cầu của ứng dụng.
Giải pháp hiệu quả nhất bắt đầu bằng sự hiểu biết rõ ràng về tải điện và môi trường lắp đặt. Điện áp và dòng điện là những điểm khởi đầu thiết yếu, nhưng cũng cần đánh giá các đặc điểm tải, tình trạng lỗi, yêu cầu vỏ bọc, định tuyến cáp, khả năng tiếp cận bảo trì, nhu cầu giám sát và việc mở rộng trong tương lai.
Đối với người dùng công nghiệp, nhà sản xuất thiết bị, nhà thầu EPC, nhà phát triển cơ sở hạ tầng, cơ sở viễn thông và dự án năng lượng tái tạo, việc hợp tác với nhà sản xuất có kinh nghiệm có thể đơn giản hóa quy trình này.HAGOEkết hợp kỹ thuật điện, sản xuất, thử nghiệm, tùy chỉnh và hỗ trợ xuất khẩu để phát triển các giải pháp cung cấp điện xoay chiều cho các điều kiện dự án khác nhau.
Nếu bạn đang đánh giá bảng cấp nguồn AC, hộp bảng AC hoặc giải pháp phân phối nguồn AC tùy chỉnh, hãy cung cấp thông số kỹ thuật điện, thông tin tải, bản vẽ và yêu cầu lắp đặt cho HAGOE.Liên hệ với chúng tôiđể thảo luận về các yêu cầu của dự án và tìm cấu hình nguồn điện AC thực tế cho ứng dụng của bạn.
