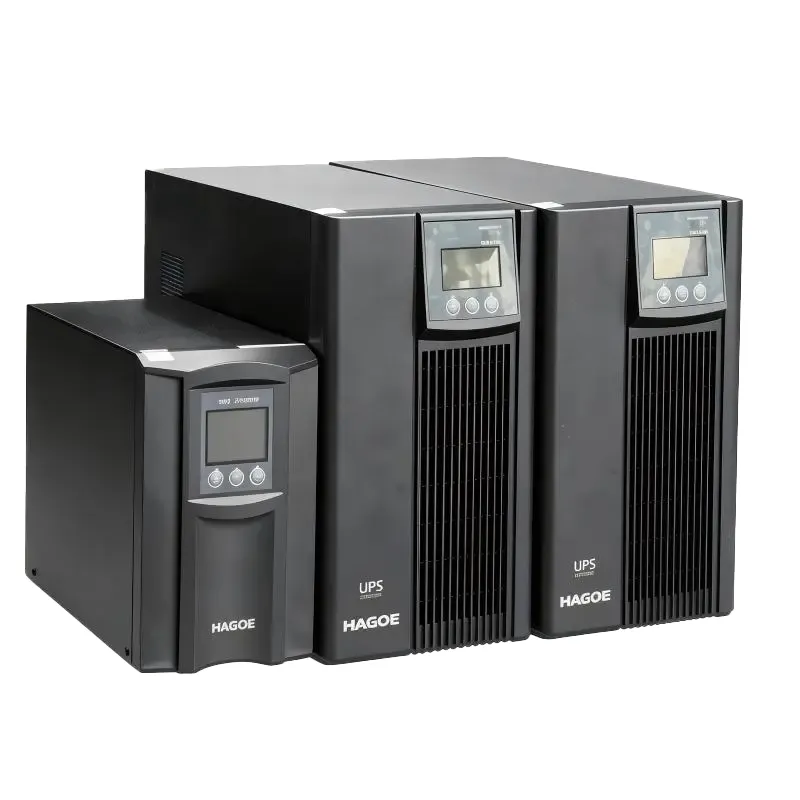

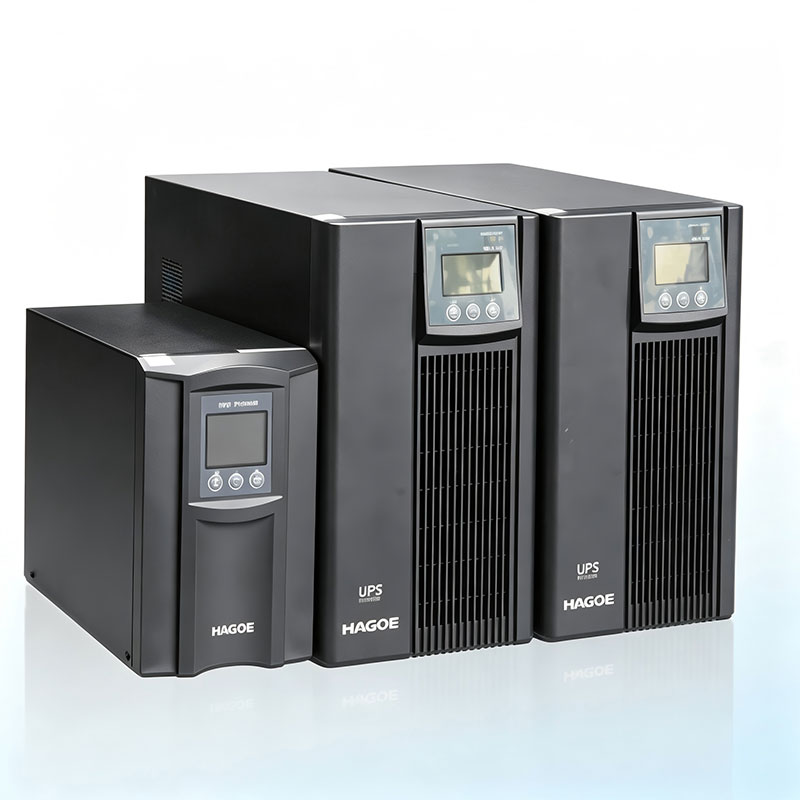

Sự khác biệt chính giữa mộtUPS trực tuyếnvà UPS dự phòng thông thường là liệu tải có được cung cấp liên tục thông qua bộ biến tần UPS hay không.
cácUPS trực tuyến tần số caosử dụng mộtcấu trúc liên kết trực tuyến chuyển đổi kép. Trong điều kiện tiện ích bình thường, nguồn điện AC đầu vào đi qua bộ chỉnh lưu và liên kết DC trước khi được chuyển đổi trở lại thành đầu ra AC ổn định thông qua biến tần. Khi nguồn cung cấp tiện ích trở nên bất thường, pin sẽ tiếp tục cung cấp cho biến tần mà không bị gián đoạn truyền tải như các hệ thống UPS dự phòng thông thường.
Do đó, kiến trúc này phù hợp với các máy chủ, thiết bị y tế, thiết bị đầu cuối tài chính và các thiết bị chính xác nhạy cảm với các nhiễu loạn về chất lượng điện.
Thông tin sản phẩm gốc
Phạm vi quyền lực:
HC1 ~ 10KVA đầu vào đơn và đầu ra đơn
H3C10~30KVA ba đầu vào và một đầu ra
H3C310~100KVA ba đầu vào và ba đầu ra
Loại trực tuyến tần số cao,thời gian chuyển đổi bằng không
Thông tin sản phẩm gốc
Phạm vi ứng dụng: Trung tâm dữ liệu máy tính, thiết bị y tế, trung tâm tài chính và kinh doanh, thiết bị chính xác, v.v.
Thông tin sản phẩm gốc
Thiết kế kiểu trực tuyến chuyển đổi kép, làm cho đầu ra của UPS trở thành mộtcung cấp điện sóng sin tinh khiếtVới khả năng theo dõi tần số, điện áp ổn định theo pha, lọc nhiễu và không bị nhiễu do biến động lưới điện, nhờ đó UPS mang đến sự bảo vệ toàn diện và hoàn hảo hơn cho thiết bị của người dùng.
Thông tin sản phẩm gốc
Điều khiển vi xử lý được sử dụng, trực tiếp tạo ra điều chế độ rộng xung tần số cao (SPWM) để điều khiển biến tần UPS, giúp đơn giản hóa mạch điều khiển của UPS và cải thiện độ ổn định của UPS.Công nghệ điều khiển sốđể cải thiện độ tin cậy của UPS, các máy có công suất lớn hơn 5K làmáy biến áp cách ly đầu ra tích hợp.
Thông tin sản phẩm gốc
A điện áp đầu vào rộngcó thể tránh phải chuyển sang sử dụng nguồn pin thường xuyên do điện áp lưới thay đổi lớn, phù hợp với những khu vực có môi trường nguồn điện kém. Dải tần số đầu vào là45-55Hz, đảm bảo cho các loại máy phát điện chạy nhiên liệu có thể hoạt động ổn định và đáp ứng yêu cầu của người sử dụng đối với máy dầu.
Thông tin sản phẩm gốc
Nó cóTự chẩn đoán khi bật nguồnchức năng để tránh nguy cơ hỏng hóc do các sự cố tiềm ẩn của UPS gây ra. Nó có nhiều chức năng bảo vệBảo vệ quá/dưới điện áp đầu vào AC, bảo vệ quá tải/ngắn mạch đầu ra, bảo vệ quá nhiệt biến tần, bảo vệ cảnh báo sớm pin dưới điện áp, bảo vệ quá tải pinv.v., độ ổn định và độ tin cậy của hoạt động của hệ thống được đảm bảo rất nhiều.
Thông tin sản phẩm gốc
Thông quaRS232giao diện và phần mềm giám sát thông minh của UPS, nó có thể giao tiếp với máy tính và các thông số khác nhau của UPS có thể được hiển thị rõ ràng trên giao diện giao tiếp.bộ điều hợp SNMPtùy chọn và UPS có chức năng quản lý mạng từ xa, để cung cấp thông tin nguồn và dữ liệu UPS tức thời, đồng thời liên lạc và quản lý thông qua các hệ điều hành mạng khác nhau.
| tham số | HC1K / HC1KS | HC2K / HC2KS | HC3K / HC3KS | HC6K / HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| Công suất định mức | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4,8KW | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW |
| Điện áp định mức | 220/230VAC tùy chọn | 220/230VAC tùy chọn | 220/230VAC tùy chọn | 220/230VAC tùy chọn | 220/230VAC tùy chọn | 220/230VAC tùy chọn | 220/230VAC tùy chọn |
| Tần số định mức | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| Dải điện áp đầu vào | Khi tải <70%: 115±5–295±5VAC; Khi tải ≥70%: 160±5–295±5VAC | Như nhau | Như nhau | 176–276VAC | 176–276VAC | 176–276VAC | 176–276VAC |
| Dải tần số đầu vào | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz |
| Hệ số công suất | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Biến áp cách ly đầu ra | — | — | — | Tích hợp sẵn | Tích hợp sẵn | Tích hợp sẵn | Tích hợp sẵn |
| Dải điện áp đầu ra | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| Dải tần số đầu ra (Chế độ pin) | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% |
| Dạng sóng đầu ra - Tải tuyến tính | biến dạng 3% | biến dạng 3% | biến dạng 3% | biến dạng 3% | biến dạng 3% | biến dạng 3% | biến dạng 3% |
| Dạng sóng đầu ra - Tải phi tuyến | biến dạng 6% | biến dạng 6% | biến dạng 6% | biến dạng 6% | biến dạng 6% | biến dạng 6% | biến dạng 6% |
| Công suất quá tải | 110–150%: 5 phút, sau đó chuyển sang chế độ bypass; >150%: 30 giây, sau đó chuyển sang bỏ qua | Như nhau | Như nhau | 105–130%: Báo động 10 phút, sau đó chuyển sang bỏ qua; >130%: báo động 1 giây và chuyển sang bỏ qua; đầu ra đóng sau 1 phút | Như nhau | Như nhau | Như nhau |
| Yếu tố đỉnh cao | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) |
| Điện áp pin | Tiêu chuẩn: 24VDC; Mở rộng: 36VDC | Tiêu chuẩn: 48VDC; Mở rộng: 72VDC | Tiêu chuẩn: 72VDC; Mở rộng: 96VDC | 192VDC; 240VDC tùy chọn | 192VDC; 240VDC tùy chọn | 192VDC; 240VDC tùy chọn | 192VDC; 240VDC tùy chọn |
| Thời gian chuyển đổi (Nguồn điện → Pin) | 0 mili giây | 0 mili giây | 0 mili giây | 0 mili giây | 0 mili giây | 0 mili giây | 0 mili giây |
| Giao diện truyền thông | RS232; SNMP tùy chọn | RS232; SNMP tùy chọn | RS232; SNMP tùy chọn | RS232; SNMP tùy chọn | RS232; SNMP tùy chọn | RS232; SNMP tùy chọn | RS232; SNMP tùy chọn |
| Nhiệt độ hoạt động | -20°C đến +55°C* | -20°C đến +55°C* | -20°C đến +55°C* | -20°C đến +55°C* | -20°C đến +55°C* | -20°C đến +55°C* | -20°C đến +55°C* |
| Độ ẩm tương đối | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ |
| Nhiệt độ bảo quản | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C |
| Độ cao | Lên tới 1.500m | Lên tới 1.500m | Lên tới 1.500m | Lên tới 1.500m | Lên tới 1.500m | Lên tới 1.500m | Lên tới 1.500m |
| Kích thước (W × D × H, mm) | 360 × 147 × 220 | 440 × 192 × 340 | 440 × 192 × 340 | 369×190×688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Trọng lượng tịnh (kg) | Tiêu chuẩn: 8,5; Mở rộng: 11.9 | Tiêu chuẩn: 16; Mở rộng: 22.0 | Tiêu chuẩn: 18,2; Mở rộng: 27,9 | Tiêu chuẩn: 51; Mở rộng: 62 | Tiêu chuẩn: 55; Mở rộng: 63 | Hãy tham khảo ý kiến của chúng tôi | Hãy tham khảo ý kiến của chúng tôi |
| Tiêu chuẩn thực hiện | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Ghi chú:
| tham số | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| Công suất định mức | 6KVA/4.8KW | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 30KVA/24KW |
| Điện áp định mức | 380/400VAC tùy chọn | 380/400VAC tùy chọn | 380/400VAC tùy chọn | 380/400VAC tùy chọn | 380/400VAC tùy chọn |
| Tần số định mức | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| Dải điện áp đầu vào | 285–475VAC | 285–475VAC | 285–475VAC | 285–475VAC | 285–475VAC |
| Dải tần số đầu vào | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz |
| Hệ số công suất | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Dải điện áp đầu ra | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| Dải tần số đầu ra (Chế độ pin) | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% |
| Dạng sóng đầu ra - Tải tuyến tính | <3% | <3% | <3% | <3% | <3% |
| Dạng sóng đầu ra - Tải phi tuyến | <4% | <4% | <4% | <4% | <4% |
| Công suất quá tải | 105%–130%: 10 phút, sau đó chuyển sang bỏ qua; >130%: Báo động 1 giây, sau đó chuyển sang bỏ qua; đầu ra tắt sau 1 phút. Sau khi loại bỏ tình trạng quá tải, UPS sẽ tự động trở về chế độ biến tần. | Như nhau | Như nhau | Như nhau | Như nhau |
| Yếu tố đỉnh cao | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) | 3:1 (tối đa) |
| Điện áp pin | 192VDC / 240VDC tùy chọn | 192VDC / 240VDC tùy chọn | 192VDC / 240VDC tùy chọn | 192VDC / 240VDC tùy chọn | 192VDC / 240VDC tùy chọn |
| Chuyển đổi thời gian | 0 mili giây | 0 mili giây | 0 mili giây | 0 mili giây | 0 mili giây |
| Giao diện truyền thông | — | — | — | — | — |
| Nhiệt độ hoạt động | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C |
| Độ ẩm tương đối | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ | 0–95%, không ngưng tụ |
| Nhiệt độ bảo quản | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C | -20°C đến +55°C |
| Độ cao | Trên 1.500m: cần giảm công suất | Trên 1.500m: cần giảm công suất | Trên 1.500m: cần giảm công suất | Trên 1.500m: cần giảm công suất | Trên 1.500m: cần giảm công suất |
| Tiêu chuẩn thực hiện | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Lưu ý: Hình ảnh gốc để trống các trường Giao diện Giao tiếp, Môi trường Làm việc và Thuộc tính Vật lý, vì vậy tôi chưa thêm các thông số kỹ thuật không được hỗ trợ.
Lựa chọn công suất UPS trực tuyến tần số cao phải dựa trên tải thực tế thay vì chỉ đơn giản là số lượng thiết bị.
Bước 1 – Tính tải thực tế
Đầu tiên, hãy xác định yêu cầu nguồn điện thực tế của máy chủ, thiết bị mạng, thiết bị y tế, hệ thống điều khiển và các tải quan trọng khác.
Bước 2 – Xem xét việc mở rộng trong tương lai
Nếu có kế hoạch mở rộng trung tâm dữ liệu hoặc phòng máy chủ trong tương lai, cần dự trữ đủ công suất để tránh chạy UPS ở mức đầy tải trong thời gian dài.
Bước 3 – Xác nhận cấu hình đầu vào và đầu ra
cácdòng HCphù hợp với các kịch bản đầu vào/đầu ra một pha, trong khiDòng H3Chỗ trợ cả cấu hình đầu vào ba pha/đầu ra một pha và đầu vào ba pha/đầu ra ba pha. Đối với các dự án quy mô lớn, chế độ đầu vào và đầu ra cần được xác nhận dựa trên kiến trúc hệ thống phân phối điện.
Bước 4 – Xác định thời gian sao lưu pin
Công suất định mức của UPS và thời gian dự phòng pin là những thông số riêng biệt. Công suất xác định tải mà UPS có thể hỗ trợ, trong khi bộ pin chủ yếu xác định thời lượng cấp điện trong thời gian mất điện.
Bước 5 – Kiểm tra tính tương thích của máy phát điện
Nếu dự án liên quan đến máy phát điện diesel hoặc thiết bị phát điện chạy bằng nhiên liệu khác, hãy xác minh tần số đầu vào và đặc tính đầu ra của máy phát điện. Dòng sản phẩm này hỗ trợ dải tần số đầu vào là45–55 Hz, làm cho nó phù hợp cho các ứng dụng chạy bằng máy phát điện.
Đối với các nhóm mua sắm, quyết định phải dựa trên điều kiện điện thực tế:
Chọn UPS tần số cao khi:
Hãy cân nhắc sử dụng UPS tần số thấp khi:
Không có câu trả lời chung nào rằng tần số cao luôn tốt hơn tần số thấp. Để lựa chọn UPS chuyên nghiệp, HAGOE khuyến nghị nên đánh giácấu hình tải thực tế, tải tối đa, phần trăm tải phi tuyến, dòng khởi động động cơ, thời gian dự phòng cần thiết, đặc tính máy phát điện, điều kiện môi trường xung quanh và khả năng mở rộng trong tương laitrước khi chọn kiến trúc UPS.
VìUPS trực tuyến tần số caodự án, đội ngũ kỹ thuật của HAGOE có thể hỗ trợ lựa chọn công suất, cấu hình đầu vào/đầu ra, kích thước pin và thiết kế hệ thống tùy chỉnh dựa trên ứng dụng của khách hàng.
Các trung tâm dữ liệu yêu cầu mức độ liên tục và chất lượng điện năng cao. cácUPS trực tuyến tần số caosử dụng kiến trúc chuyển đổi kép trực tuyến để liên tục cung cấp cho các tải CNTT quan trọng với nguồn điện được điều chỉnh, đồng thờiRS232và tùy chọnSNMPhỗ trợ truyền thông giám sát từ xa.
Thiết bị y tế có thể nhạy cảm với nhiễu loạn điện năng. UPS có thể được áp dụng cho hệ thống thông tin y tế, thiết bị y tế chính xác và các tải quan trọng khác yêu cầu nguồn điện dự phòng ổn định và bảo vệ chất lượng điện.
Máy chủ, thiết bị mạng và thiết bị đầu cuối dữ liệu trong các tổ chức tài chính, văn phòng và trung tâm thương mại yêu cầu hoạt động liên tục. UPS cung cấp pin dự phòng và giám sát từ xa để giúp giảm tác động của việc gián đoạn tiện ích đối với hệ thống kinh doanh.
Biến động điện áp, nhiễu điện và gián đoạn nguồn điện có thể ảnh hưởng đến các thiết bị điều khiển và dụng cụ chính xác. Kiến trúc UPS trực tuyến cung cấp nguồn điện được điều chỉnh thông qua chuyển đổi kép.
HAGOE cung cấp hỗ trợ xuyên suốt chu trình mua sắm thay vì chỉ cung cấp tủ UPS.
Bán trước:tư vấn kỹ thuật, lựa chọn sản phẩm, phù hợp năng lực, thiết kế giải pháp tùy chỉnh, thử nghiệm mẫu và lập hồ sơ mời thầu.
Trong quá trình sản xuất:theo dõi sản xuất, tài liệu kiểm tra chất lượng, phối hợp hậu cần và tài liệu xuất khẩu.
Cài đặt:Hướng dẫn cài đặt bằng tiếng Anh, hướng dẫn kỹ thuật từ xa và hỗ trợ vận hành. Đối với các dự án lớn hơn, kỹ sư có thể tham gia lắp đặt và vận hành thử tại chỗ tùy theo phạm vi dự án.
Hậu mãi: a Bảo hành 2 nămvà bảo trì trọn đời, khắc phục sự cố từ xa, cung cấp phụ tùng thay thế và hỗ trợ kỹ thuật được cung cấp theo chính sách dịch vụ của công ty.
Được thành lập vào2008, HAGOE là nhà sản xuất thiết bị điện ở Ôn Châu, Chiết Giang, tích hợp R&D, thiết kế, sản xuất, bán hàng và dịch vụ toàn cầu. Công ty có vốn đăng ký là51 triệu nhân dân tệ, đội ngũ kỹ thuật chuyên nghiệp và cơ sở sản xuất hiện đại, cóHơn 34 bằng sáng chế quốc gia.

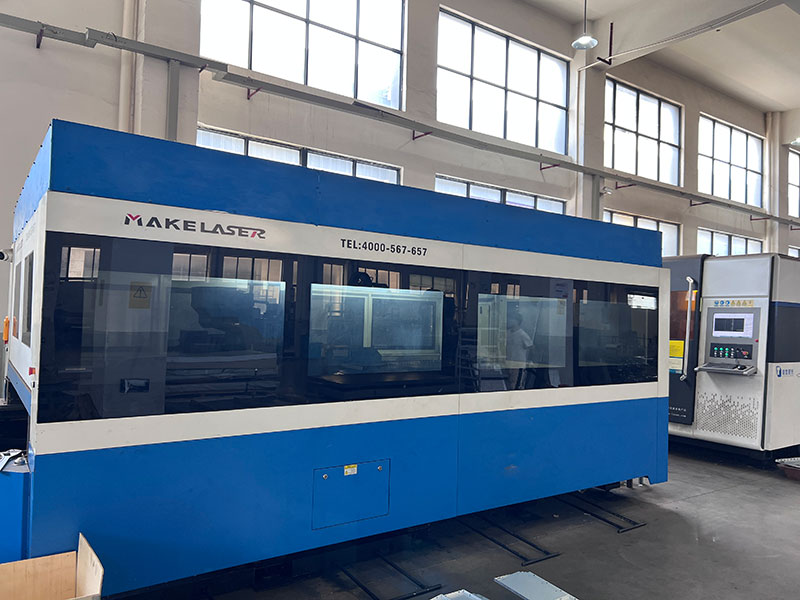

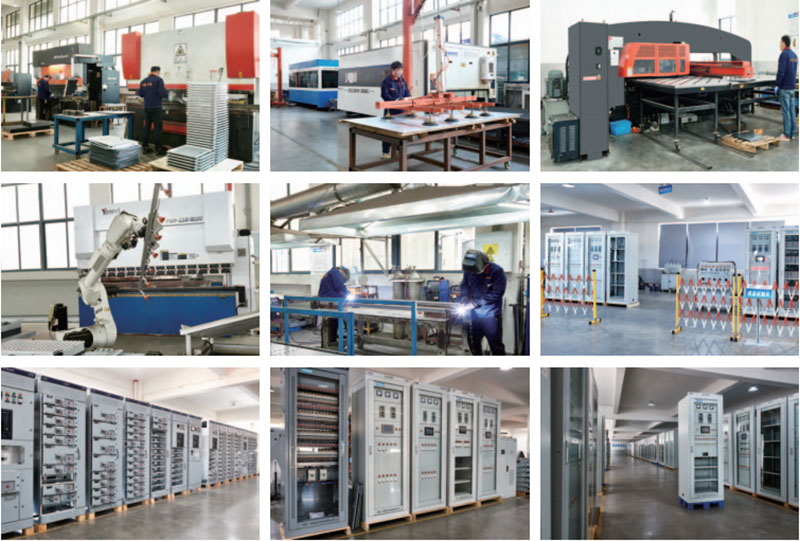

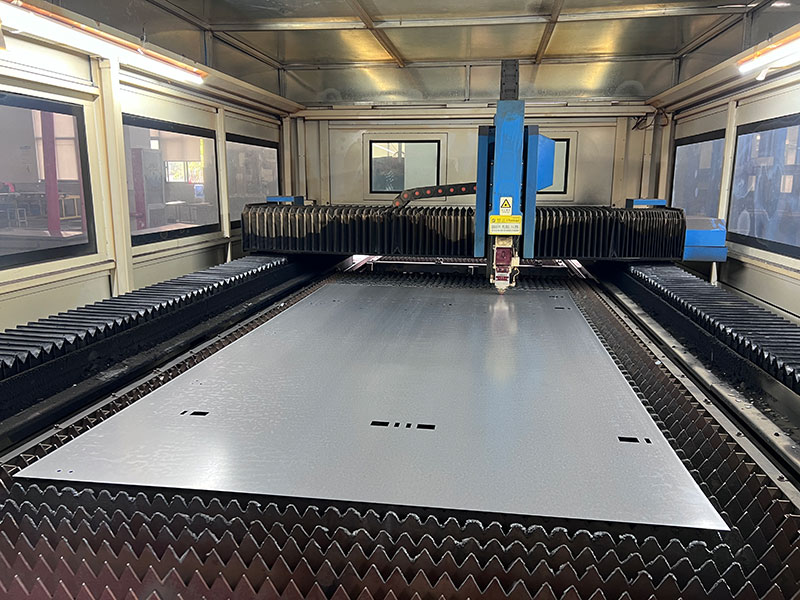

Hệ thống sản xuất bao gồmMáy cắt laser TRUMPF, máy uốn CNC AMADA, thiết bị đục lỗ tháp pháo tự động, dây chuyền sản xuất SMT và hệ thống kiểm tra lão hóa thông minh, cùng với thiết bị kiểm tra môi trường, bảo vệ IP và EMC.
HAGOE hoạt động theoISO9001, ISO14001 và ISO45001các hệ thống quản lý. Tùy thuộc vào phạm vi sản phẩm áp dụng, công ty duy trìCCC, CE, CB và RoHS- tuân thủ liên quan và phát triển sản phẩm theo các yêu cầu hiện hành của GB và IEC.
MỘTUPS trực tuyếnsử dụng kiến trúc chuyển đổi kép trong đó tải được cung cấp liên tục thông qua biến tần. UPS dự phòng thông thường chỉ chuyển tải sang nguồn ắc quy khi nguồn điện trở nên bất thường.
Đúng. cácDòng HClà một UPS trực tuyến tần số cao bao gồm1–10KVAcấu hình một đầu vào và một đầu ra.
cácDòng H3Cbao gồm10–30KVAcấu hình ba đầu vào và một đầu ra vàH3C3-10–100KVAcấu hình ba đầu vào và ba đầu ra.
Đúng. Thông số kỹ thuật của sản phẩm mô tả dòng sản phẩm này như mộtloại trực tuyến tần số cao với thời gian chuyển đổi bằng không.
Dải tần số đầu vào được chỉ định là45–55Hz, làm cho hệ thống phù hợp với môi trường chạy bằng máy phát điện. Công suất máy phát điện, độ ổn định đầu ra và các yêu cầu đầu vào của UPS vẫn phải được kiểm tra cho từng dự án.
Đúng. UPS hỗ trợRS232phần mềm giám sát thông minh và truyền thông, trong khi tùy chọnBộ chuyển đổi SNMPcho phép quản lý mạng từ xa.
Chức năng bảo vệ bao gồmBảo vệ quá điện áp/dưới điện áp đầu vào AC, bảo vệ quá tải/ngắn mạch đầu ra, bảo vệ quá nhiệt biến tần, cảnh báo điện áp thấp của pin và bảo vệ quá tải pin.
