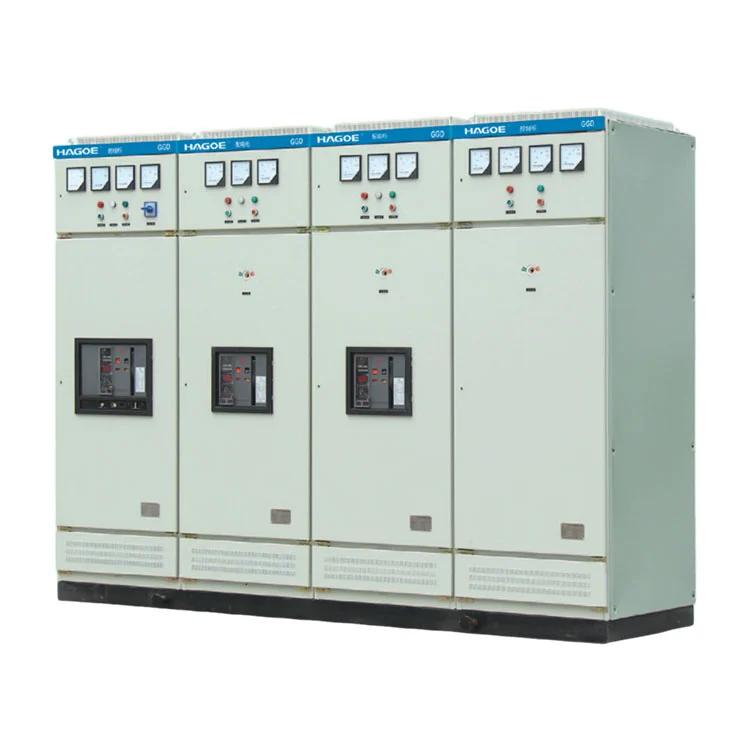

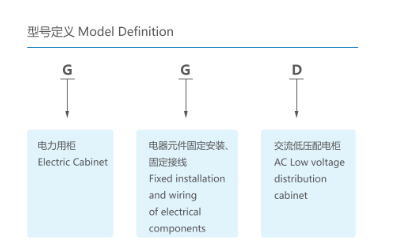

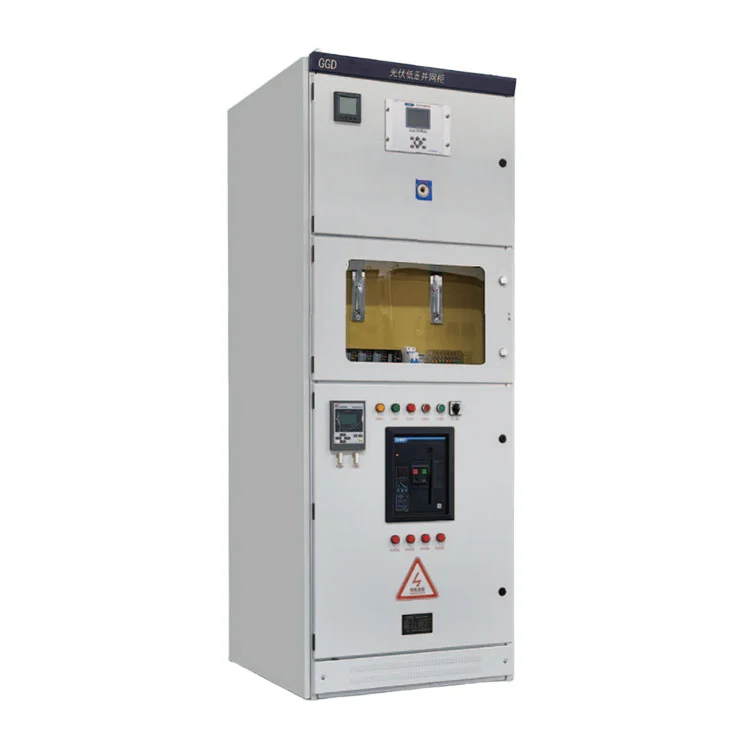

GGD không chỉ đơn giản là vỏ kim loại. Đó là mộtcụm thiết bị đóng cắt điện áp thấpchứa cầu dao, thanh cái, thiết bị bảo vệ, dụng cụ đo lường và các bộ phận điều khiển.
Trong một hệ thống phân phối điển hình, nguồn điện được giảm qua máy biến áp trước khi đi vào thiết bị đóng cắt điện áp thấp. Thiết bị đóng cắt điện áp thấp GGD nhận điện thông qua mạch điện chính đến và phân phối điện đến hệ thống chiếu sáng, động cơ, thiết bị sản xuất và các phụ tải điện áp thấp khác thông qua các mạch cấp điện riêng lẻ.
Đường dẫn điện cơ bản có thể được biểu diễn dưới dạng:
Máy biến áp → Mạch vào chính → Hệ thống thanh cái → Mạch cấp nguồn → Tải điện
Vì lý do này, việc lựa chọn thiết bị đóng cắt nên xem xét nhiều hơn dòng điện định mức.Dòng ngắn mạch dự kiến, đặc tính tải, số lượng mạch ra, bố trí thanh cái, phối hợp bảo vệ và điều kiện lắp đặttất cả đều ảnh hưởng đến cấu hình cuối cùng.
Giá trị kỹ thuật chính của Thiết bị đóng cắt điện áp thấp GGD là cung cấp một nền tảng có cấu trúc và có thể bảo trì để phân phối điện áp thấp.
Dựa trên thông số kỹ thuật sản phẩm được cung cấp, các đặc điểm chính bao gồm:
Các mô hình GGD khác nhau cung cấp các mức dòng điện ngắn mạch định mức khác nhau, cho phép lựa chọn thiết bị đóng cắt tùy theo mức độ lỗi của hệ thống.
Tủ và hệ thống dẫn điện phải chịu được các hiệu ứng nhiệt và lực điện từ sinh ra trong điều kiện ngắn mạch. Các thông số liên quan bao gồm dòng điện chịu ngắn hạn danh định và dòng điện chịu đỉnh danh định.
Các mạch vào, ra, tải và phân phối có thể được cấu hình theo yêu cầu của dự án.
Cấu trúc tủ được thiết lập tạo điều kiện thuận lợi cho việc lắp đặt thiết bị, kiểm tra mạch và bảo trì tiếp theo.
Xếp hạng hiện tại khác nhau có sẵn trên các cấu hình GGD1, GGD2 và GGD3 để phù hợp với khả năng phân phối khác nhau.
Ba nhóm GGD không nên được xem đơn giản là có kích thước tủ khác nhau. Sự khác biệt chính của chúng có liên quan đếnKhả năng chịu dòng điện và ngắn mạch định mức.
| Người mẫu | Điện áp định mức | Xếp hạng hiện tại | Dòng điện cắt ngắn mạch định mức | Xếp hạng thời gian ngắn chịu được hiện tại | Xếp hạng đỉnh chịu được hiện tại |
|---|---|---|---|---|---|
| GGD1 | 380V | A: 1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: 1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: 3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Lưu ý mua sắm:Mô hình cuối cùng không nên được chọn chỉ theo dòng tải. Mức độ ngắn mạch của dự án, công suất máy biến áp, phối hợp bảo vệ và cấu hình lộ tuyến cũng cần được xác nhận trước khi đặt hàng
Trong việc lựa chọn thiết bị đóng cắt điện áp thấp, dòng điện cắt ngắn mạch định mức, dòng điện chịu đựng thời gian ngắn định mức và dòng điện chịu đựng đỉnh định mức mô tả các khía cạnh khác nhau của hiệu suất sự cố.
Dòng điện ngắn mạch định mức liên quan đến khả năng của thiết bị đóng cắt để ngắt dòng điện ngắn mạch xác định trong các điều kiện xác định.
Dòng điện chịu được trong thời gian ngắn định mức cho biết dòng điện mà thiết bị có thể chịu được trong khoảng thời gian xác định trong trường hợp ngắn mạch, đặc biệt liên quan đến ứng suất nhiệt.
Dòng điện chịu được đỉnh danh định liên quan đến lực điện từ liên quan đến dòng điện ngắn mạch đỉnh.
Vì lý do này, các thông số này phải phù hợp với dòng ngắn mạch dự kiến đã được tính toán của dự án thay vì chỉ chọn tủ theo dòng điện hoạt động bình thường của nó.
Thiết bị đóng cắt điện áp thấp GGD có thể được cấu hình theo cấu trúc liên kết phân phối của dự án.
Cấu hình điển hình bao gồm:
Kết nối tủ với máy biến áp hoặc nguồn điện hạ thế ngược dòng.
Cung cấp các mạch cấp điện độc lập cho các khu vực hoặc thiết bị khác nhau.
Được cấu hình với các thiết bị chuyển mạch, bảo vệ và điều khiển thích hợp cho các ứng dụng động cơ.
Cung cấp mạch hạ thế chuyên dụng cho hệ thống chiếu sáng.
Việc bù tụ điện có thể được kết hợp theo yêu cầu về hệ số công suất và công suất phản kháng của dự án.
Điện áp, dòng điện, công suất, năng lượng và các chức năng giám sát khác có thể được tích hợp theo yêu cầu của dự án.
Theo dữ liệu sản phẩm được cung cấp, dòng GGD được thiết kế cho các điều kiện hoạt động điển hình sau:
Đối với các môi trường ở độ cao, độ ẩm cao, độ ăn mòn cao, độ rung cao hoặc các môi trường bất thường khác, các điều kiện thực tế tại địa điểm cần được xác nhận trong giai đoạn tìm hiểu kỹ thuật để thiết bị có thể được cấu hình phù hợp.
Thiết bị đóng cắt điện áp thấp GGD phù hợp cho các ứng dụng yêu cầu phân phối và điều khiển nguồn điện áp thấp tập trung, bao gồm:
Nhà máy điện & trạm biến áp
Dùng cho hệ thống phân phối điện áp thấp và hệ thống điện phụ trợ.
Sản xuất công nghiệp
Dùng cho dây chuyền sản xuất, máy móc, máy bơm, quạt và các tải trọng công nghiệp khác.
Khai thác mỏ & Công nghiệp nặng
Đối với hệ thống phân phối điện công nghiệp và khai thác mỏ.
Dự án cơ sở hạ tầng
Để phân phối điện áp thấp trong các tòa nhà, cơ sở hạ tầng thành phố và các cơ sở công cộng.
Dự án năng lượng tái tạo
Là một phần của phần phân phối điện áp thấp xoay chiều của các dự án năng lượng tái tạo, tuân theo kiến trúc hệ thống tổng thể.
Nâng cấp mạng lưới phân phối
Để nâng cấp và mở rộng hệ thống phân phối điện áp thấp hiện có.
| Cân nhắc | Tủ phân phối cơ bản | Thiết bị đóng cắt điện áp thấp GGD |
|---|---|---|
| Ứng dụng hệ thống | Phân phối đơn giản | Công nghiệp và phân phối điện |
| Cấu hình hiện tại | Thường bị hạn chế | Nhiều cấp độ hiện tại |
| Thông số ngắn mạch | Có thể bị hạn chế | Được chỉ định rõ ràng |
| Cấu hình điện | Tương đối đơn giản | Linh hoạt |
| Cấu hình bảo vệ | Nền tảng | Cấu hình theo hệ thống |
| Sự phù hợp của dự án | Cài đặt nhỏ/đơn giản | Dự án công nghiệp và cơ sở hạ tầng |
| Tùy chỉnh kỹ thuật | Giới hạn | Có sẵn theo dự án |
Đối với phân phối dân dụng đơn giản hoặc quy mô nhỏ, hộp phân phối cơ bản có thể là đủ. Các nhà máy công nghiệp, trạm biến áp và các dự án cơ sở hạ tầng thường yêu cầu được xác định rõ ràng hơnkhả năng ngắn mạch, công suất thanh cái, số lượng lộ, cấu hình bảo vệ và yêu cầu bảo trì.
Đây là lúc cụm thiết bị đóng cắt điện áp thấp GGD trở nên thích hợp hơn cho các ứng dụng phân phối được thiết kế.
GGD là một tổ hợp điện hoàn chỉnh, nghĩa là chất lượng sản phẩm không chỉ phụ thuộc vào từng bộ phận mà còn phụ thuộc vàođộ chính xác của chế tạo tủ, kết nối thanh cái, khe hở dây dẫn, nối đất liên tục, lắp đặt linh kiện và đi dây toàn bộ tủ.
HAGOE quản lý sản xuất theo hệ thống quản lý chất lượng ISO9001 và áp dụng kiểm soát chất lượng từ khâu kiểm tra nguyên liệu và linh kiện đến thông qua thử nghiệm toàn bộ tủ.
Một quy trình sản xuất điển hình bao gồm:
Kiểm tra đầu vào → Gia công kim loại tấm → Lắp ráp tủ → Lắp đặt thanh cái → Lắp đặt linh kiện → Đi dây → Kiểm tra điện → Kiểm tra chức năng → Kiểm tra lần cuối
Đối với các dự án được thiết kế, HAGOE có thể cung cấp tài liệu kỹ thuật, hồ sơ kiểm tra, tài liệu chứng nhận, sơ đồ nối dây và các tài liệu liên quan đến lắp đặt theo yêu cầu mua sắm.
Thiết bị đóng cắt điện áp thấp GGD chủ yếu được sử dụng để phân phối, chiếu sáng, điều khiển và bảo vệ điện áp thấp AC trong các nhà máy điện, trạm biến áp, cơ sở công nghiệp, doanh nghiệp khai thác mỏ và các dự án cơ sở hạ tầng.
Việc lựa chọn phải dựa trên dòng điện định mức, dòng điện ngắn mạch dự kiến, yêu cầu của bộ cấp nguồn và cấu hình hệ thống.
Đúng. HAGOE có thể tùy chỉnh cấu hình điện theo mạch vào, bộ cấp nguồn ra, đo sáng, bảo vệ, bù, yêu cầu điều khiển và kích thước lắp đặt.
Các điều kiện vận hành tiêu chuẩn được cung cấp chủ yếu dành cho các hệ thống lắp đặt điển hình. Việc sử dụng ngoài trời yêu cầu phải xác nhận khả năng bảo vệ của vỏ bọc, nhiệt độ, độ ẩm, bức xạ mặt trời và các yêu cầu về môi trường khác trước khi cấu hình.
