Tính năng cốt lõi của UPS tần số thấp không chỉ nằm ở máy biến áp mà còn ở sự kết hợp giữa máy biến áp tần số đường dây tần số thấp và kiến trúc chuyển đổi kép trực tuyến.
Nguồn AC đầu vào trước tiên được chuyển đổi thành DC bằng bộ chỉnh lưu; sau đó, bus DC cung cấp một giai đoạn nguồn trung gian ổn định, sau đó được biến tần chuyển đổi trở lại thành AC để xuất ra tải. Trong quá trình hoạt động bình thường, tải được cấp nguồn liên tục bởi biến tần, thay vì kết nối trực tiếp với đầu vào AC.
Máy biến áp tần số thấp giúp cách ly điện giữa mạch đầu vào và đầu ra, đồng thời nâng cao khả năng của hệ thống để chịu được dòng điện khởi động, tải phi tuyến và các điều kiện vận hành bất thường.
Kiến trúc này làm cho hệ thống UPS tần số thấp đặc biệt phù hợp với các ứng dụng có yêu cầu cực kỳ cao về tính liên tục của thiết bị và chất lượng điện—không chỉ những ứng dụng cần pin dự phòng khẩn cấp.

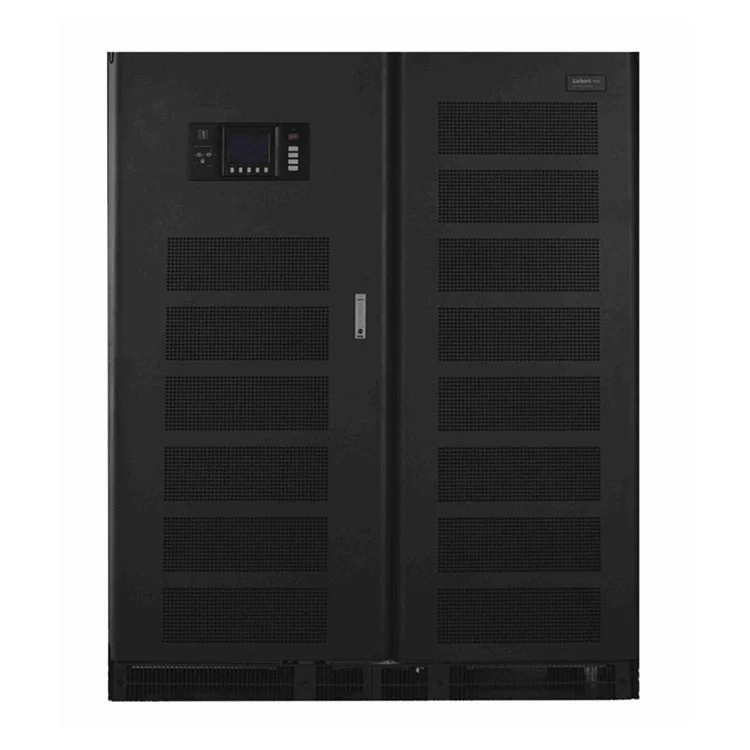

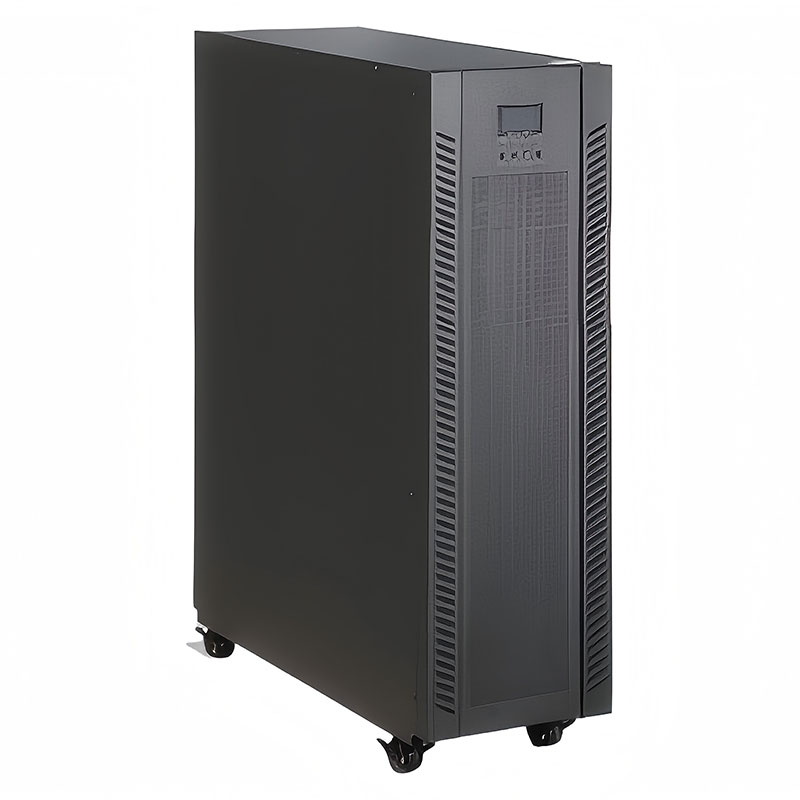

UPS tần số thấp HAGOE đi theo đường dẫn nguồn chuyển đổi kép trực tuyến điển hình:
Đầu vào AC → Bộ chỉnh lưu → Bus DC → Biến tần → Máy biến áp tần số thấp → Tải
Trong điều kiện tiện ích bình thường, bộ chỉnh lưu cung cấp nguồn DC được điều chỉnh cho bus DC, trong khi bộ biến tần liên tục cung cấp nguồn AC được điều hòa cho tải.
Khi nguồn điện bị lỗi hoặc nằm ngoài phạm vi hoạt động được chỉ định, hệ thống pin sẽ cung cấp năng lượng cho bus DC và bộ biến tần tiếp tục cung cấp cho tải. Điều này giúp loại bỏ sự gián đoạn truyền tải liên quan đến kiến trúc UPS dự phòng thông thường.

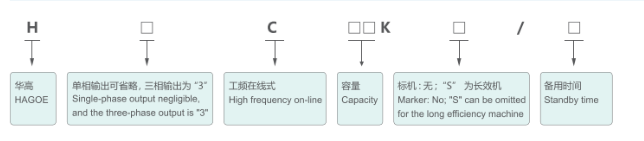

| Loại | Thông số kỹ thuật | Đặc điểm kỹ thuật |
|---|---|---|
| Đầu vào AC | Công suất định mức | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2000 kVA |
| Chế độ làm việc và nguyên tắc | Công tắc bỏ qua tĩnh điện trực tuyến (chuyển mạch liên tục), công nghệ chuyển đổi kép, tách hoàn toàn nguồn điện đầu ra | |
| Số pha | Ba pha + N + G | |
| Điện áp | 380V ±20% | |
| Tính thường xuyên | 50Hz ±10% | |
| Dòng điện tối đa | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| Hệ số công suất | 0,95 (với bộ lọc đầu vào) | |
| Đầu vào bỏ qua AC | Khởi động mềm | 0–100% trong vòng 5 giây |
| Số pha | Ba pha + N + G | |
| Điện áp | 380V ±15% | |
| Tính thường xuyên | 50Hz ±2% | |
| Chuyển đổi thời gian | 0 ms khi quá tải | |
| Hệ thống pin | Điện áp DC | 384 V (pin 32 × 12 V) |
| Điện áp nổi | 432 V | |
| Điện áp cắt | 332V | |
| Dòng xả tối đa | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 3700 A / 5000 A | |
| Sạc hiện tại | 10–25 A (có thể điều chỉnh) | |
| Đầu ra AC | Số pha | Ba pha + N + G |
| Điện áp | 380 V ±1% (tải ở trạng thái ổn định) | |
| Tính thường xuyên | 50 Hz ±2% (nguồn điện lưới) / 50 Hz ±0,05% (nguồn điện pin) | |
| Hệ số công suất | 0,8 độ trễ | |
| Dạng sóng đầu ra | Sóng hình sin | |
| Tổng méo hài | 3% cho tải tuyến tính; 5% cho tải phi tuyến | |
| Điện áp tải động thoáng qua | ±0,5% (thay đổi tải từ 0 đến 100%) | |
| Thời gian phục hồi tức thì | <10 mili giây (± 0,5%) | |
| Điện áp không cân bằng | ≤±3%; ≤±1% đối với điện áp tải cân bằng | |
| Công suất quá tải | 120% trong 10 phút; 150% trong 1 phút (nguồn pin) | |
| Hiệu suất hệ thống | Hiệu quả làm việc | >91%; 95% ở chế độ tiết kiệm ECO |
| Giao diện truyền thông máy tính | RS232 / RS422 | |
| Nhiệt độ hoạt động | 0–40°C | |
| Độ ẩm tương đối | 0–90%, không ngưng tụ | |
| Tiếng ồn | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, tùy công suất | |
| Trưng bày | Loại A: LCD nhỏ; Loại B: màn hình cảm ứng lớn (120 × 90 mm) |
Trong hệ thống UPS, máy biến áp không chỉ được sử dụng để chuyển đổi điện áp. Nó cũng góp phần cách ly điện, xử lý tải nhất thời và bảo vệ hệ thống.
Các tải công nghiệp như hệ thống PLC, bộ truyền động biến tần, động cơ, công tắc tơ và thiết bị chỉnh lưu lớn có thể tạo ra dòng điện nhất thời đáng kể trong quá trình khởi động hoặc vận hành động. Nếu công suất UPS chỉ được chọn theo nguồn điện hoạt động ở trạng thái ổn định, biến tần có thể gặp tình trạng quá tải, sai lệch điện áp đầu ra hoặc vận hành rẽ nhánh không cần thiết.
Máy biến áp tần số thấp cung cấp giao diện điện và từ mạnh mẽ với khả năng chuyển tiếp mạnh mẽ, giúp UPS có biên độ thiết kế lớn hơn cho các ứng dụng có dòng khởi động cao hoặc tải tác động.
| Yếu tố kỹ thuật | UPS tần số thấp | UPS tần số cao |
|---|---|---|
| Máy biến áp | Máy biến áp điện tần số thấp | Máy biến áp tần số cao / kiến trúc không biến áp |
| Cách ly điện | Mạnh | Phụ thuộc vào cấu trúc liên kết hệ thống |
| Tải khởi động động cơ | Phù hợp hơn | Yêu cầu kích thước cẩn thận |
| Dòng điện khởi động | Khả năng chịu đựng cao hơn | Nhạy cảm hơn với kích thước |
| Tải phi tuyến | Phù hợp với cấu hình phù hợp | Phù hợp với cấu hình phù hợp |
| Ứng dụng công nghiệp | Phù hợp mạnh mẽ | Phù hợp hơn cho tải CNTT nói chung |
| Trọng lượng hệ thống | Tương đối cao hơn | Nói chung là gọn hơn |
| Dấu chân cài đặt | lớn hơn | Nhỏ hơn |
| Ưu tiên điển hình | Sự mạnh mẽ và sự cô lập | Hiệu quả và sự nhỏ gọn |
Nếu dự án chủ yếu tập trung vào kích thước, trọng lượng và mật độ công suất cao thì UPS tần số cao có thể có lợi hơn; tuy nhiên, nếu dự án ưu tiên cách ly, khả năng chịu tải đột biến, khả năng thích ứng với môi trường công nghiệp và độ ổn định hoạt động lâu dài thì UPS tần số thấp thường là lựa chọn tốt hơn.
Vì vậy, HAGOO không khuyến nghị lựa chọn UPS dựa trên logic đơn giản “tần số thấp luôn tốt hơn tần số cao”. Thay vào đó, họ khuyến nghị định cấu hình UPS dựa trên loại tải, hệ số công suất, dòng điện khởi động, thời gian dự phòng và điều kiện lưới điện.
Không nên chọn công suất UPS chỉ bằng cách thêm xếp hạng trên bảng tên của tất cả các thiết bị được kết nối.
Việc đánh giá kỹ thuật cần xem xét:
Công suất hoạt động (kW) → Hệ số công suất → Dòng điện khởi động → Tỷ lệ tải phi tuyến → Mở rộng trong tương lai → Dự phòng bắt buộc
Đối với thiết bị được dẫn động bằng động cơ, công suất ở trạng thái ổn định có thể không đặc biệt cao nhưng dòng điện khởi động có thể cao hơn đáng kể. Do đó, khả năng quá tải của biến tần và phản ứng nhất thời phải được đánh giá trong quá trình định cỡ hệ thống.
Dung lượng pin cũng nên được tính theo tải thực tế thay vì chọn từ một giá trị Ah cố định.
Tính toán kỹ thuật thường xem xét công suất của UPS, công suất tải thực tế, điện áp bus DC, cấu hình chuỗi ắc quy, tốc độ xả, quyền tự chủ cần thiết, giới hạn lão hóa của ắc quy và nhiệt độ môi trường.
Để thiết kế hệ thống chính xác, kích thước pin phải dựa trên hướng dẫn của nhà sản xuất.Dải điện áp DC, điện áp pin tối thiểu và đặc tính phóng điện của pin.
Tùy theo yêu cầu của dự án, UPS tần số thấp HAGOE có thể được cấu hình với nhiều chức năng bảo vệ, bao gồm:
bảo vệ quá áp/thấp áp đầu vào, bảo vệ quá tải đầu ra, bảo vệ ngắn mạch, bảo vệ quá tải/xả quá mức pin, bảo vệ quá nhiệt và bảo vệ bỏ qua.
Đối với các dự án công nghiệp, cũng cần đánh giá sự phối hợp giữa máy cắt thượng nguồn, thiết bị bảo vệ hạ nguồn và bảo vệ ngắn mạch của UPS để đạt được độ chọn lọc bảo vệ thích hợp.
Công ty TNHH Công nghệ Điện Hagoe vận hành quy trình sản xuất tích hợp bao gồm thiết kế kỹ thuật, chế tạo kim loại tấm, lắp ráp điện tử, tích hợp hệ thống và thử nghiệm cuối cùng.

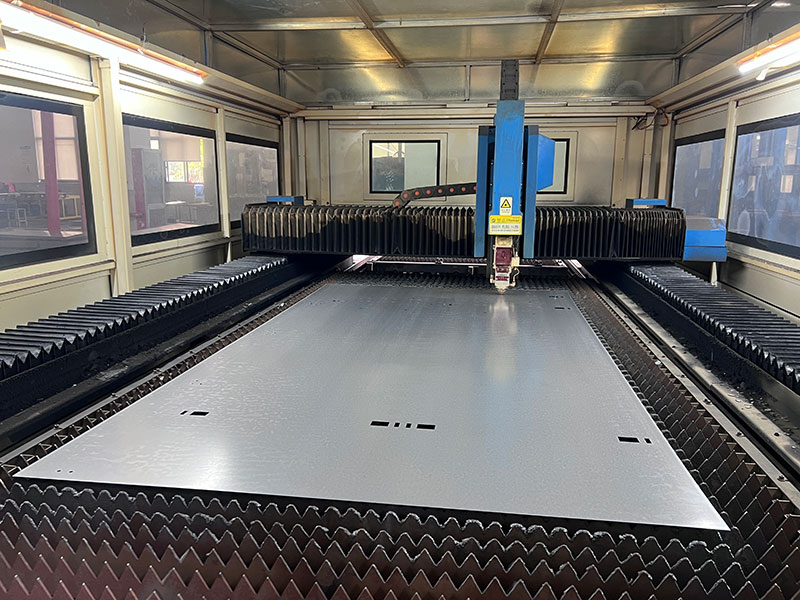

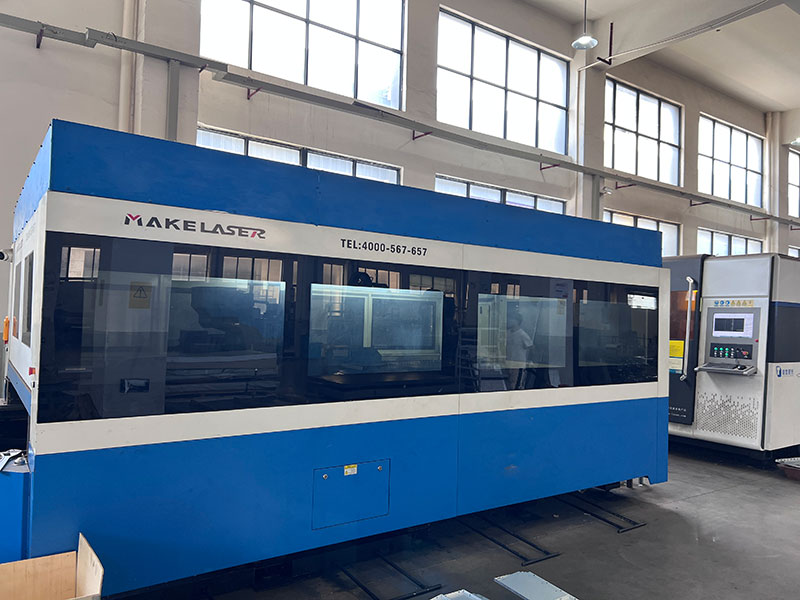

Cơ sở sản xuất được trang bị máy cắt laser Trumpf của Đức, máy uốn CNC AMADA của Nhật Bản, thiết bị đột tháp pháo tự động, dây chuyền sản xuất SMT và hệ thống kiểm tra lão hóa thông minh.
Đối với các thiết bị điện quan trọng như hệ thống UPS, việc xác minh chất lượng phải vượt ra ngoài việc kiểm tra thành phần. Tùy thuộc vào cấu hình sản phẩm và yêu cầu của dự án, việc thử nghiệm có thể bao gồm:
xác minh thông số điện đầu vào/đầu ra, kiểm tra chức năng bảo vệ, kiểm tra truyền thông, kiểm tra tải, kiểm tra lão hóa và xác minh chức năng hệ thống hoàn chỉnh.
Hagoe hoạt động theo hệ thống quản lý ISO9001, ISO14001 và ISO45001, đồng thời nắm giữ hơn 34 bằng sáng chế quốc gia hỗ trợ khả năng R&D và sản xuất của mình.
Thích hợp cho các trạm biến áp, hệ thống phân phối và thiết bị tự động hóa nguồn điện cần nguồn điện liên tục để bảo vệ, giám sát và tải liên lạc.
Thích hợp cho PLC, DCS, máy tính công nghiệp, tủ tự động hóa và hệ thống điều khiển dây chuyền sản xuất.
Thích hợp cho chụp ảnh y tế, theo dõi và các thiết bị chính xác khác yêu cầu nguồn điện ổn định và không bị gián đoạn.
Thích hợp cho máy chủ, thiết bị mạng, hệ thống lưu trữ và cơ sở hạ tầng truyền thông.
Việc kiểm soát chất lượng của HAGOE không chỉ giới hạn ở khâu kiểm tra cuối cùng.Nó bao gồm toàn bộ quá trình từ nguyên liệu đầu vào đến sản xuất, lắp ráp, vận hành, thử nghiệm và xuất xưởng cuối cùng.
Các giai đoạn kiểm soát chính bao gồm:
Kiểm tra đầu vào → Kiểm soát quy trình → Kiểm tra lắp ráp điện → Vận hành hệ thống → Kiểm tra hiệu suất → Xác minh lão hóa → Kiểm tra lần cuối
Đối với các dự án UPS tùy chỉnh, các kỹ sư của HAGOE có thể xem xét danh sách tải của khách hàng, sơ đồ một đường dây, môi trường lắp đặt và tiêu chuẩn dự án trước khi sản xuất để giảm thiểu rủi ro liên quan đến việc lựa chọn công suất, cấu hình giao diện và lắp đặt tại chỗ.
HAGOE cung cấp hỗ trợ lắp đặt và vận hành khác nhau tùy theo loại thiết bị và quy mô dự án.
Đối với các bộ UPS treo tường tiêu chuẩn và các hệ thống nhỏ, HAGOE cung cấp hướng dẫn lắp đặt bằng tiếng Anh vàHỗ trợ kỹ thuật video từ xa 24/7, cho phép các nhóm khách hàng được đào tạo hoàn tất quá trình cài đặt với sự hỗ trợ vận hành từ xa.
Đối với các hệ thống UPS cỡ trung bình, tủ phân phối và bộ thiết bị hoàn chỉnh, có thể bố trí lắp đặt và vận hành tại chỗ theo yêu cầu của dự án.
Đối với các dự án nhà máy điện và EPC lớn, HAGOE xây dựng kế hoạch lắp đặt và vận hành chuyên biệt trước khi bàn giao và có thể bố trí nhân viên kỹ thuật để hỗ trợ tại chỗ.
Thông tin cơ bản bao gồm khả năng tải, công suất tải thực tế, hệ số công suất, điện áp đầu vào/đầu ra, tần số, yêu cầu tự chủ của pin, loại tải, môi trường lắp đặt, yêu cầu bỏ qua và giao thức liên lạc.
Tải động cơ có thể tạo ra dòng khởi động cao. Do đó, UPS cần có đủ khả năng quá tải biến tần và hiệu suất nhất thời thay vì chỉ được chọn theo công suất chạy định mức của động cơ.
Đúng. HAGOE có thể tích hợp UPS, hệ thống ắc quy, các bộ phận phân phối, giao diện giám sát, cấu hình bypass và các thiết bị điện liên quan theo yêu cầu của dự án.
Đúng. Điện áp đầu vào/đầu ra, tần số, cấu hình tủ, giao diện truyền thông, cấu hình bảo vệ, ghi nhãn, tài liệu và các yêu cầu tuân thủ hiện hành có thể được điều chỉnh cho phù hợp với thị trường mục tiêu.
Đối với các dự án EPC, HAGOE có thể tham gia từ giai đoạn lựa chọn kỹ thuật và cung cấp cấu hình hệ thống, bản vẽ, tài liệu kỹ thuật, theo dõi sản xuất, tài liệu kiểm tra, hướng dẫn lắp đặt và hỗ trợ vận hành thử.
