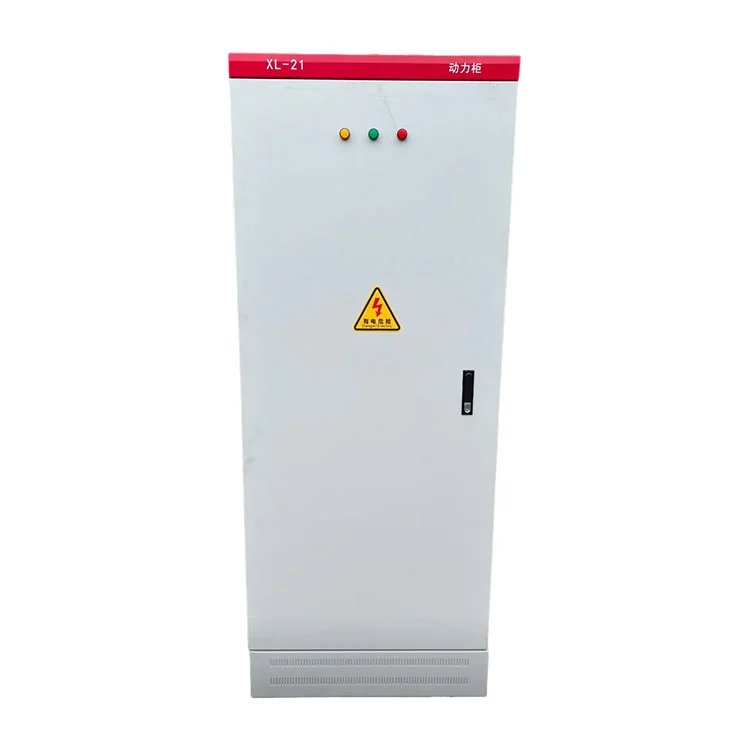

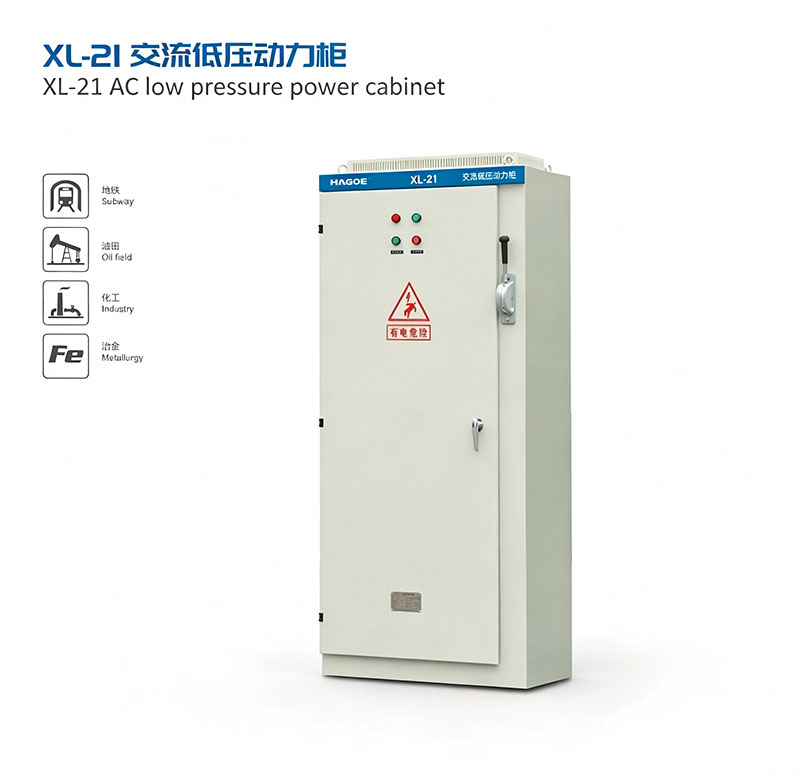

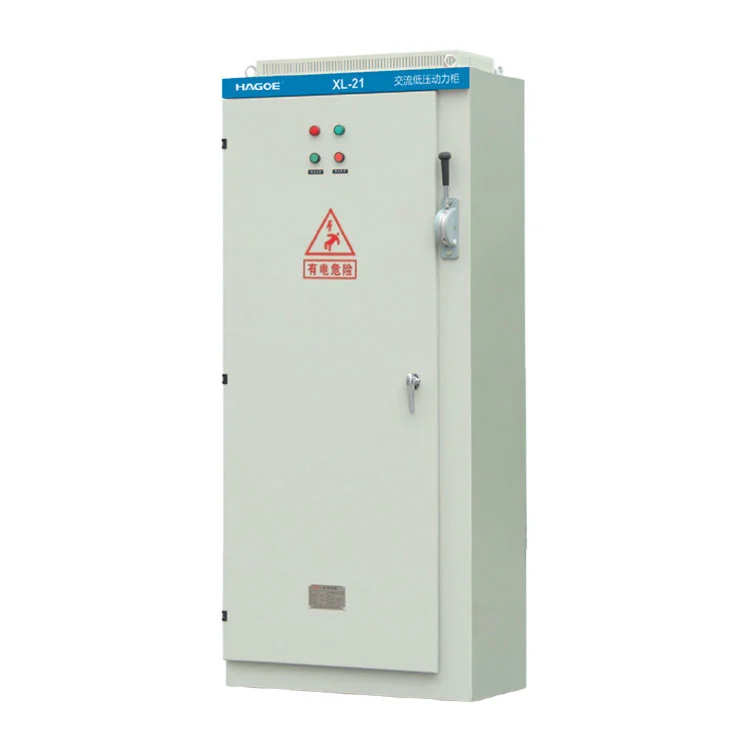

HAGOE XL-21AC Panel Box là giải pháp phân phối nguồn AC điện áp thấp được thiết kế cho các ứng dụng công nghiệp, thương mại và cơ sở hạ tầng. Với vỏ thép cán nguội, thanh cái bằng đồng và các bộ phận mô-đun, nó có thể được tùy chỉnh cho các dự án EPC, nhà máy, trạm viễn thông và hệ thống năng lượng tái tạo.
cácHAGOE XL-21Hộp bảng điều khiển AC là bảng phân phối AC điện áp thấp loại cố định được thiết kế để phân phối điện khu vực và thiết bị đầu cuối trong các nhà máy, tòa nhà thương mại, cơ sở viễn thông, hệ thống năng lượng tái tạo và các ứng dụng năng lượng phụ trợ.
Ban hội thẩm nhận được một sự xác lập220V một phahoặc380V ba phaCung cấp và phân phối điện xoay chiều cho nhiều mạch đi ra thông qua thiết bị bảo vệ lối vào, hệ thống thanh cái đồng và bộ ngắt mạch nhánh. Tùy thuộc vào yêu cầu của dự án, việc lắp ráp nội bộ có thể bao gồmMCCB, MCB, RCCB, SPD, mét và mô-đun truyền thông.
Vỏ được sản xuất từ thép cán nguội với bề mặt được xử lý bằng sơn tĩnh điện. ChiaThanh cái N và PEcó thể được cung cấp để duy trì bố trí nối đất bảo vệ và trung tính rõ ràng.IP30phù hợp cho việc lắp đặt trong nhà tiêu chuẩn, trong khiIP54/IP55cấu hình có thể được chỉ định cho các ứng dụng yêu cầu bảo vệ vỏ cao hơn.
Hộp bảng điều khiển ac không giới hạn ở một cấu hình tủ cố định duy nhất. HAGOE có thể xác định kích thước vỏ, công suất đầu vào, số lượng mạch đầu ra, cách bố trí đầu vào cáp và lựa chọn linh kiện theo yêu cầu của khách hàng.sơ đồ một đường (SLD), danh sách tải, điều kiện lắp đặt và thông số kỹ thuật.
Cấu hình dựa trên dự án này làm cho sản phẩm phù hợp vớiNhà thầu EPC, các nhà tích hợp hệ thống điện, người dùng công nghiệp và khách hàng OEM yêu cầu nhiều hơn một hộp phân phối sẵn có.
Bảng phân phối nguồn xoay chiều nhận nguồn điện xoay chiều hạ áp ngược dòng và phân phối nó thông qua thiết bị bảo vệ chính và hệ thống thanh cái đồng tới nhiều mạch đi ra độc lập.
Các mạch riêng lẻ có thể cung cấp thiết bị sản xuất, hệ thống chiếu sáng, thiết bị điều khiển, thiết bị viễn thông và các tải phụ trợ khác. Đối với các dự án nhà máy, có thể chọn định mức và số lượng mạch đi theo danh sách tải thiết bị.
Bảng điều khiển cũng có thể được sử dụng làm đơn vị phân phối AC cục bộ ở phía đầu ra củahệ thống UPShoặcbiến tần năng lượng mặt trời, miễn là các thông số điện và yêu cầu bảo vệ được kết hợp đúng cách.

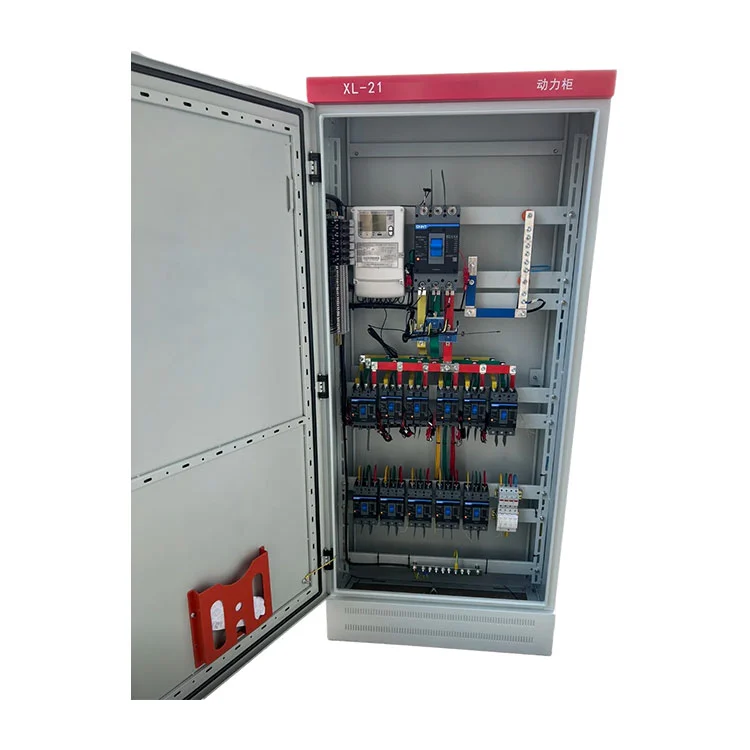

Bảng điều khiển có thể được trang bịMCCB, MCBvà các thiết bị bảo vệ mạch khác theo sơ đồ bảo vệ công trình. Bộ ngắt đầu vào chính cung cấp sự cách ly và bảo vệ cho thiết bị phân phối, trong khi bộ ngắt đầu ra bảo vệ các mạch riêng lẻ khỏi tình trạng quá tải và ngắn mạch.
RCCBbảo vệ có thể được thêm vào khi cần bảo vệ dòng điện dư. Các thương hiệu linh kiện có thể được lựa chọn theo thông số kỹ thuật của khách hàng, tiêu chuẩn dự án và yêu cầu mua sắm.
Đối với các ứng dụng trong nước, các bộ phận điện có áp dụngChứng nhận CCCcó thể được chỉ định. Đối với các dự án xuất khẩu, có thể lựa chọn thương hiệu Trung Quốc hoặc quốc tế theo tiêu chuẩn kỹ thuật yêu cầu.
Hộp phân phối AC có thể được cấu hình bằng cácThanh cái N và PEđể duy trì sự bố trí nối đất bảo vệ và trung tính rõ ràng. Vỏ kim loại được kết nối với hệ thống nối đất bảo vệ như một phần của cấu hình nối đất của bảng điều khiển.
Đối với các cơ sở viễn thông, tủ điện ngoài trời, hệ thống điều khiển và ứng dụng năng lượng tái tạo,SPDbảo vệ đột biến có thể được thêm vào theo yêu cầu của dự án.
Loại và cấu hình SPD phải được chọn dựa trên hệ thống điện, cách bố trí nối đất, môi trường lắp đặt và các tiêu chuẩn hiện hành của địa phương.

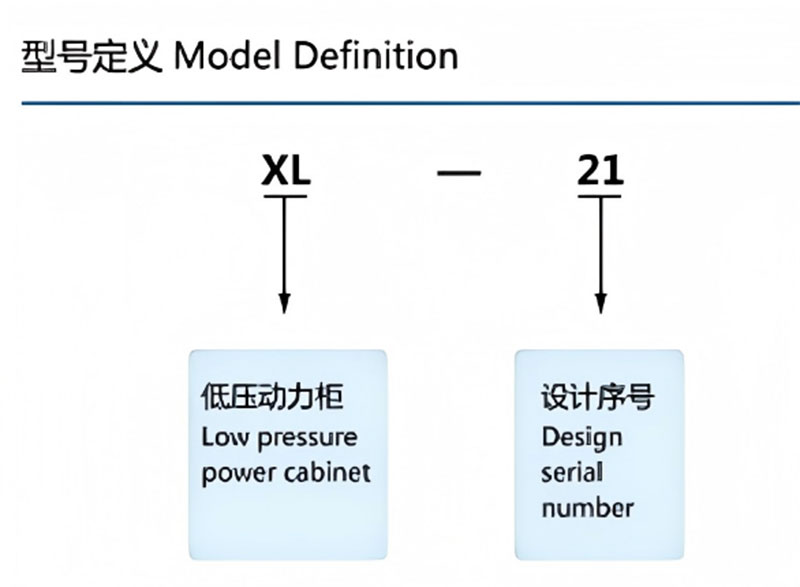

cácXL-21là thiết bị phân phối điện xoay chiều điện áp thấp và không thực hiện chuyển đổi điện áp.
Hỗ trợ cấu hình tiêu chuẩn:
Bảng điều khiển phải được lắp đặt trong hệ thống điện nơi điện áp cung cấp đã được thiết lập. Nếu cần chuyển đổi điện áp hoặc cách ly điện, HAGOE có thể cung cấp riêng thiết bị biến áp hoặc nguồn điện tương ứng.
Đối với các dự án yêu cầu thu thập dữ liệu điện,XL-21có thể tích hợp vôn kế, ampe kế, đồng hồ đo năng lượng hoặcHAGOE HG-ZJMô-đun giám sát AC.
Tùy thuộc vào cấu hình đã chọn, hệ thống giám sát có thể thu thập các thông số bao gồm điện áp, dòng điện, tần số, công suất và mức tiêu thụ năng lượng. VớiRS485/MODBUStruyền thông, dữ liệu được thu thập có thể được kết nối vớiBMS, SCADAhoặc các nền tảng giám sát công nghiệp khác.
Tùy chọn này phù hợp cho các nhà máy, phòng viễn thông, cơ sở tự động hóa và các hệ thống lắp đặt khác, nơi cần giám sát điện tập trung.
| Số seri | Dự án | Đơn vị | dữ liệu |
|---|---|---|---|
| 1 | Điện áp định mức của mạch chính | V | AC 380 |
| 2 | Đánh giá điện áp mạch phụ | V | AC 220, 380 |
| 3 | Tần số định mức | Hz | 50 |
| 4 | Điện áp cách điện định mức | V | 660 |
| 5 | Xếp hạng hiện tại | A | 800 |
Ghi chú:Nếu điều kiện vận hành thực tế vượt quá yêu cầu trên, vui lòng liên hệ với công ty chúng tôi để xác nhận kỹ thuật.
Hộp bảng điều khiển ac có thể được sử dụng để phân phối điện theo khu vực trong xưởng sản xuất, phòng thiết bị và các cơ sở phụ trợ. Nó phân phối điện năng từ hệ thống điện áp thấp phía thượng nguồn đến thiết bị sản xuất, hệ thống chiếu sáng, bộ điều khiển và phụ tải.
Đối với các dự án nhà máy lớn hơn, xếp hạng và số lượng mạch đi có thể được cấu hình theo danh sách tải thiết bị.
Đối với phòng viễn thông và tủ điện liên lạc ngoài trời,XL-21có thể phục vụ như một đầu vào AC và đơn vị phân phối nhánh.
Bảo vệ vỏ cao hơn,SPDvà giám sát thông minh có thể được chỉ định theo môi trường lắp đặt và yêu cầu của dự án.
cácXL-21có thể được lắp đặt ở phía AC của bộ biến tần năng lượng mặt trời, phía đầu ra củahệ thống UPSvà các hệ thống phân phối phụ trợ năng lượng tái tạo khác.
Việc lựa chọn đúng các thiết bị bảo vệ đầu vào và đầu ra sẽ giúp cách ly và bảo vệ mạch điện giữa thiết bị điện và tải hạ lưu.
Đối với các dự án yêu cầu phân phối AC phụ trợ,XL-21có thể thực hiện nhiệm vụ phân phối hạ lưu nhỏ gọn.
Vì35kV–500kVtrạm biến áp và các ứng dụng có yêu cầu nguồn điện phục vụ trạm cao hơn, HAGOE cũng cung cấpBảng điều khiển nguồn AC dòng HJP, được định vị là hệ thống nguồn AC phục vụ trạm chuyên dụng.
Công ty TNHH Công nghệ Điện HAGOEcó trụ sở tại Ôn Châu, Chiết Giang, Trung Quốc. Được thành lập vào2008, công ty đã tham gia vào việc phát triển và sản xuất hệ thống cung cấp điện, thiết bị chuyển mạch điện áp thấp và các thiết bị điện liên quan.
HAGOE có vốn đăng ký là21 triệu nhân dân tệ, lực lượng lao động gồm50–99 nhân viênVà34 bằng sáng chế.

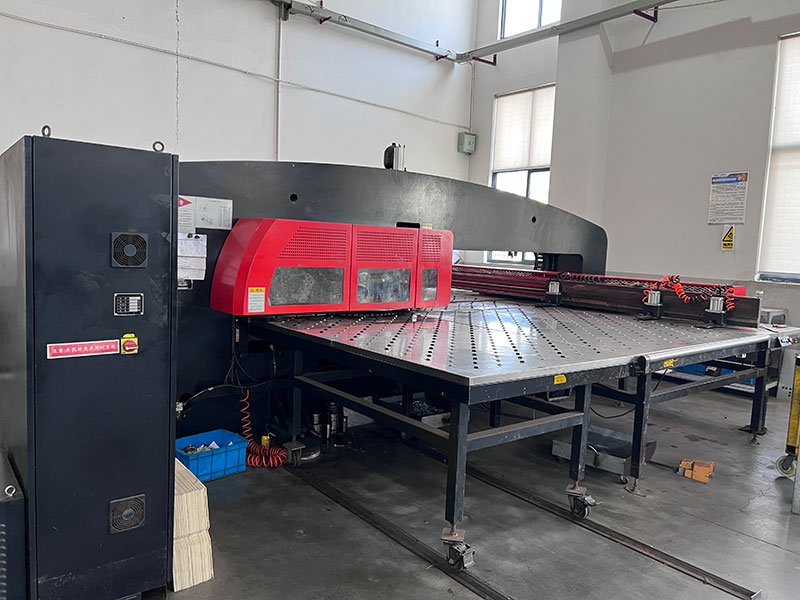

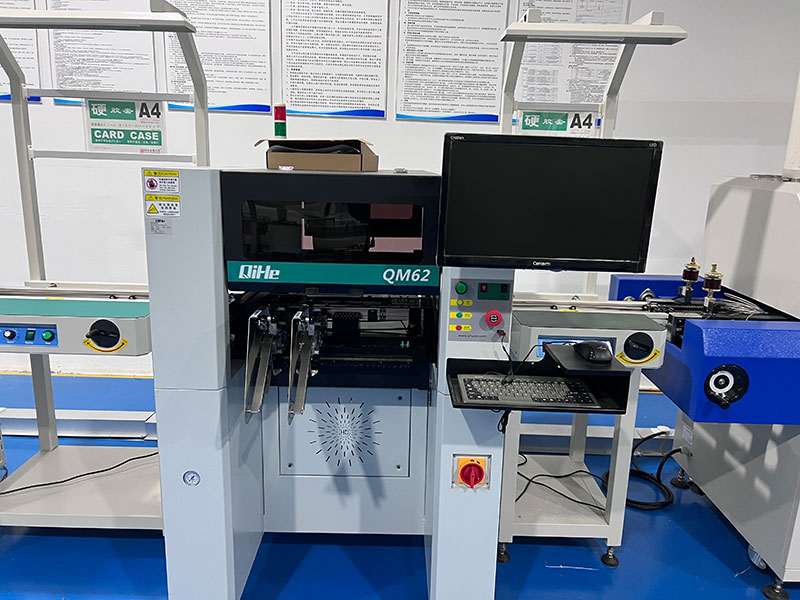

Sản xuất Hộp bảng điều khiển AC bao gồm các quy trình chính bao gồm chế tạo kim loại tấm, sơn tĩnh điện, xử lý thanh cái bằng đồng, lắp đặt linh kiện điện, nối dây và kiểm tra lần cuối.
Việc duy trì các quy trình này trong hệ thống sản xuất của HAGOE cho phép công ty điều chỉnh kích thước tủ và cấu hình bên trong theo bản vẽ của khách hàng và BOM dự án thay vì giới hạn người mua ở các cấu hình tiêu chuẩn cố định.
MỗiXL-21bảng điều khiển trải qua kiểm tra định kỳ của nhà máy trước khi giao hàng. Tùy thuộc vào cấu hình và yêu cầu của dự án, việc kiểm tra có thể bao gồm điện trở cách điện, khả năng chịu điện môi, hoạt động của cầu dao, xác minh hệ thống dây điện và kiểm tra chức năng.
Các tài liệu liên quan như sơ đồ nối dây, hồ sơ kiểm tra và tài liệu dự án có thể được cung cấp theo yêu cầu đặt hàng để hỗ trợ lắp đặt, vận hành và bảo trì.
CÔNG TY TNHH CÔNG NGHỆ ĐIỆN HAGOEvận hành các hệ thống quản lý được chứng nhận bao gồm quản lý chất lượng, quản lý môi trường và an toàn và sức khỏe nghề nghiệp.
Các chứng nhận về hệ thống quản lý hiện tại của công ty bao gồm:
Phạm vi được chứng nhận bao gồm sản xuất tủ cấp nguồn DC, hệ thống điện tích hợp AC/DC, hệ thống UPS, thiết bị đóng cắt, trạm biến áp, tủ điều khiển PLC, hệ thống điện liên lạc và cụm thiết bị đóng cắt điện áp thấp.
Đối với các dự án bảng điện xoay chiều, các bộ phận điện riêng lẻ có thể được lựa chọn bằng các phương pháp áp dụngChứng nhận CCChoặc các yêu cầu tuân thủ khác do khách hàng chỉ định. Trạng thái chứng nhận của bảng hoàn chỉnh phải được xác nhận dựa trên cấu hình sản phẩm thực tế và các tài liệu chứng nhận liên quan.
cácXL-21được thiết kế choOEMVàEPCkhách hàng mua thiết bị phân phối theo yêu cầu cụ thể của dự án.
HAGOE có thể cấu hình bảng điều khiển dựa trên yêu cầu của khách hàng:
Việc tùy chỉnh có thể bao gồm kích thước vỏ, hướng vào cáp, định mức cầu dao chính, số lượng mạch ra, thông số kỹ thuật của thanh cái đồng, đồng hồ đo,SPD, RCCB, mô-đun giao tiếp, màu vỏ và thông tin về bảng tên.
Đối với các dự án ở nước ngoài, HAGOE cũng có thể cung cấp thương hiệu trung lập, thương hiệu khách hàng, nhãn mác đa ngôn ngữ và tài liệu kỹ thuật.
Bao bì xuất khẩu tiêu chuẩn có thể bao gồm màng căng, tấm bảo vệ góc bảo vệ và thùng gỗ để giảm nguy cơ hư hỏng vỏ bọc và bề mặt trong quá trình vận chuyển.
Đối với các dự án số lượng lớn, thời gian sản xuất điển hình là khoảng15–25 ngày làm việcsau khi xác nhận bản vẽ kỹ thuật. Thời gian thực hiện thực tế phụ thuộc vào cấu hình bảng điều khiển, số lượng đặt hàng, tính sẵn có của thành phần và lịch trình phê duyệt kỹ thuật.
HAGOE hỗ trợ các điều kiện thương mại quốc tế nhưFOBVàCIFvà có thể cung cấp một phầnCKD/SKDhỗ trợ lắp ráp cho các dự án ở nước ngoài khi có yêu cầu.
VìNhà thầu EPC, nhà tích hợp hệ thống và người dùng cuối công nghiệp, HAGOE khuyến nghị cung cấp thông tin sau trong giai đoạn RFQ:
Sau khi nhận được thông tin kỹ thuật, HAGOE có thể chuẩn bị cấu hình bảng tương ứng và cung cấp bản vẽ GA, danh sách các thành phần chính, thông số kỹ thuật và báo giá thương mại.
Quá trình sản xuất bắt đầu sau khi xác nhận bản vẽ kỹ thuật, sau đó là kiểm tra và thử nghiệm tại nhà máy theo cấu hình sản phẩm hiện hành và yêu cầu của dự án.
cácHAGOE XL-21là bảng phân phối AC điện áp thấp có thể cấu hình được thiết kế theo yêu cầu thực tế của dự án thay vì cấu hình hộp chung cố định.
Nó được định vị để phân phối AC khu vực và đầu cuối trong các nhà máy, cơ sở viễn thông, hệ thống năng lượng tái tạo, tòa nhà thương mại và hệ thống điện phụ trợ công nghiệp.
Đối với các ứng dụng yêu cầu hệ thống điện xoay chiều phục vụ trạm chuyên dụng, đặc biệt là các dự án trạm biến áp, HAGOE cung cấpBảng điều khiển nguồn AC dòng HJPnhư một giải pháp dịch vụ trạm cấp cao hơn.
Với kinh nghiệm sản xuất từ2008, một cơ sở sản xuất Ôn Châu,ISO 9001/14001/45001hệ thống quản lý và phạm vi rộng hơn của các sản phẩm cung cấp điện và thiết bị đóng cắt điện áp thấp, HAGOE cung cấp tùy chỉnh kỹ thuật và hỗ trợ OEM cho người mua dự án trong nước và quốc tế.
Xếp hạng phải dựa trên danh sách tải thực tế, dòng điện hoạt động tối đa, khả năng mở rộng trong tương lai, công suất cáp và sự phối hợp bảo vệ—không chỉ đơn giản là tổng tải được kết nối. HAGOE có thể cấu hình cầu dao vào, thanh cái và mạch đi theo yêu cầu của bạnSLDvà yêu cầu về tải trọng của dự án.
Đúng. HAGOE cấu hình panel theo dự ánSLD, danh sách tải, không gian lắp đặt và thông số kỹ thuật. Kích thước vỏ bọc, định mức cầu dao, mạch điện ra, đầu vào cáp, mét,SPD, RCCBvà các mô-đun truyền thông có thể được tùy chỉnh.
Khả năng cắt của máy cắt phải phù hợp với dòng điện ngắn mạch dự kiến tại điểm lắp đặt. Cấu hình điển hình có thể sử dụng4kA, 6kAhoặc10kAcầu dao, nhưng lựa chọn cuối cùng phải được xác nhận từ các yêu cầu bảo vệ và thiết kế điện của dự án.
Hộp bảng điều khiển ac được thiết kế chủ yếu để phân phối AC khu vực và thiết bị đầu cuối điện áp thấp trong các nhà máy, tòa nhà, hệ thống viễn thông và UPS. cácDòng HJPđược định vị là hệ thống nguồn AC phục vụ trạm cho các trạm biến áp và cơ sở công nghiệp, với các chức năng như truyền nguồn kép và phân phối dịch vụ trạm.
Đúng. cácXL-21có thể được cấu hình vớiSPD, RCCB, máy đo năng lượng vàHAGOE HG-ZJmô-đun giám sát.RS485/MODBUSgiao tiếp có sẵn để kết nối dữ liệu điện vớiBMS, SCADAhoặc các hệ thống giám sát khác.
Có, tùy thuộc vào điều kiện cơ và điện của tủ hiện có. HAGOE có thể đánh giá kích thước ban đầu, thông số kỹ thuật của cầu dao, vị trí đầu vào cáp, số lượng mạch vàSLDđể xác định xem có cần thay thế trực tiếp hoặc sửa đổi tủ hay không.

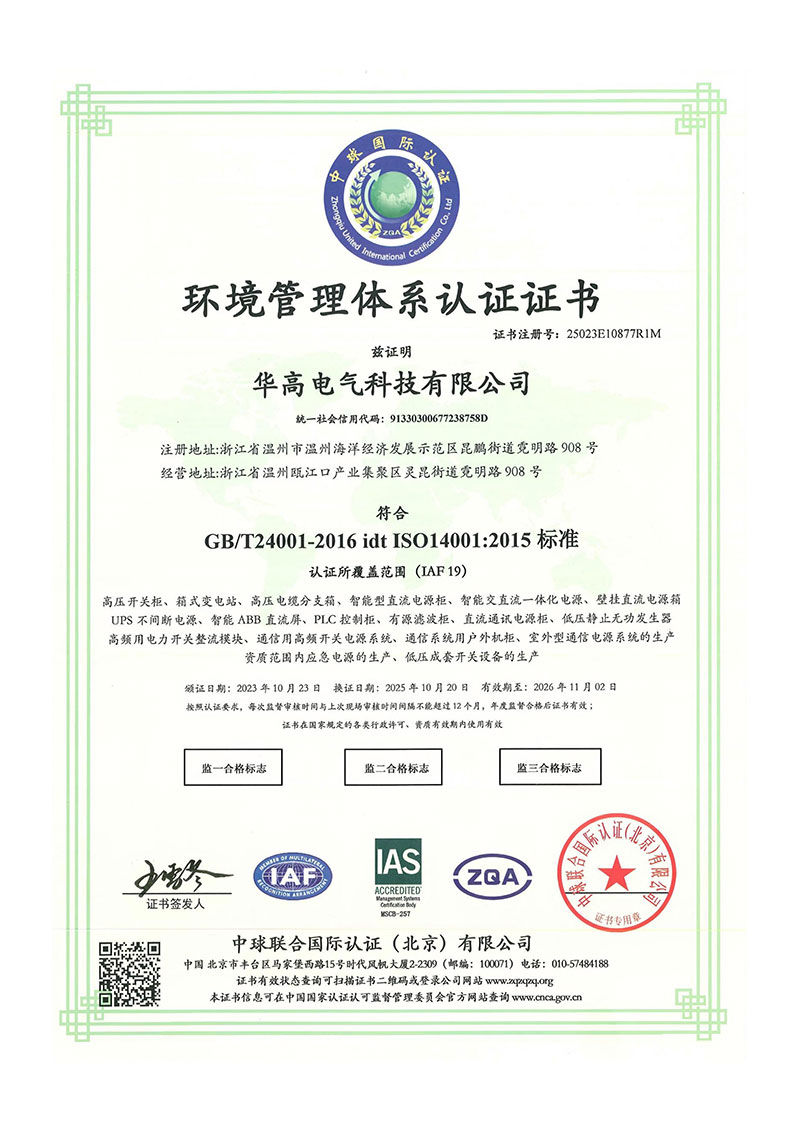

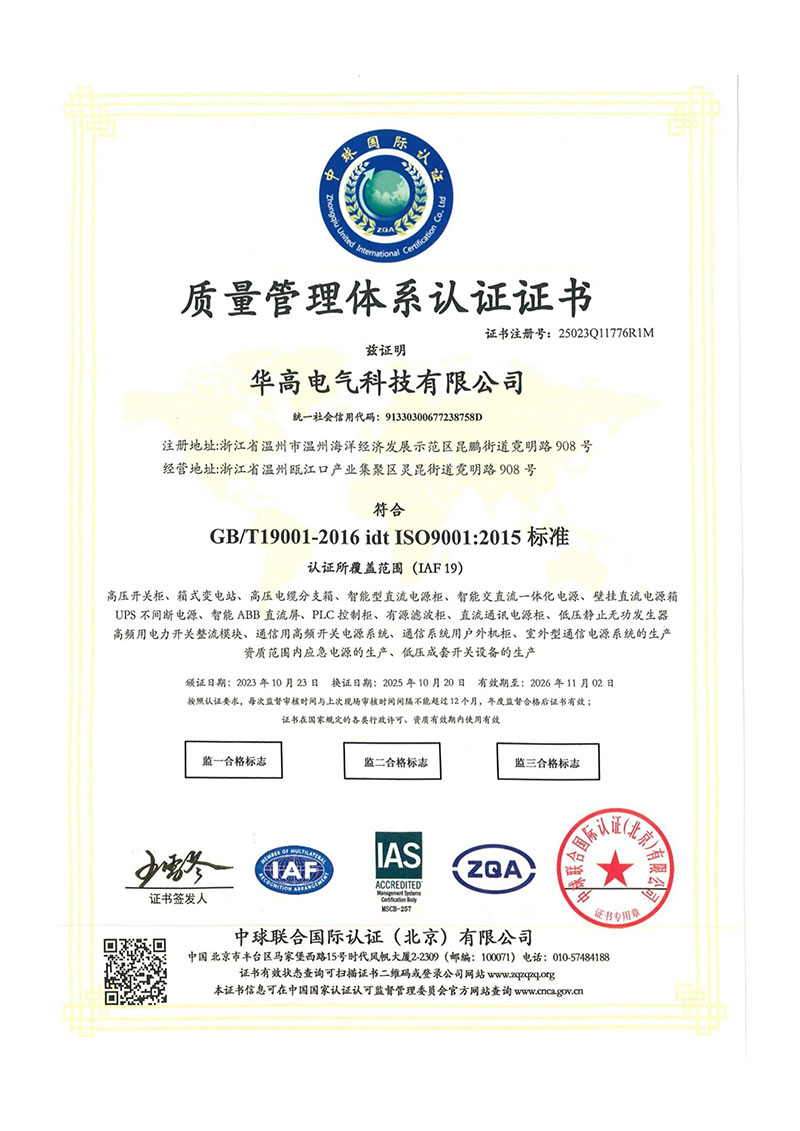

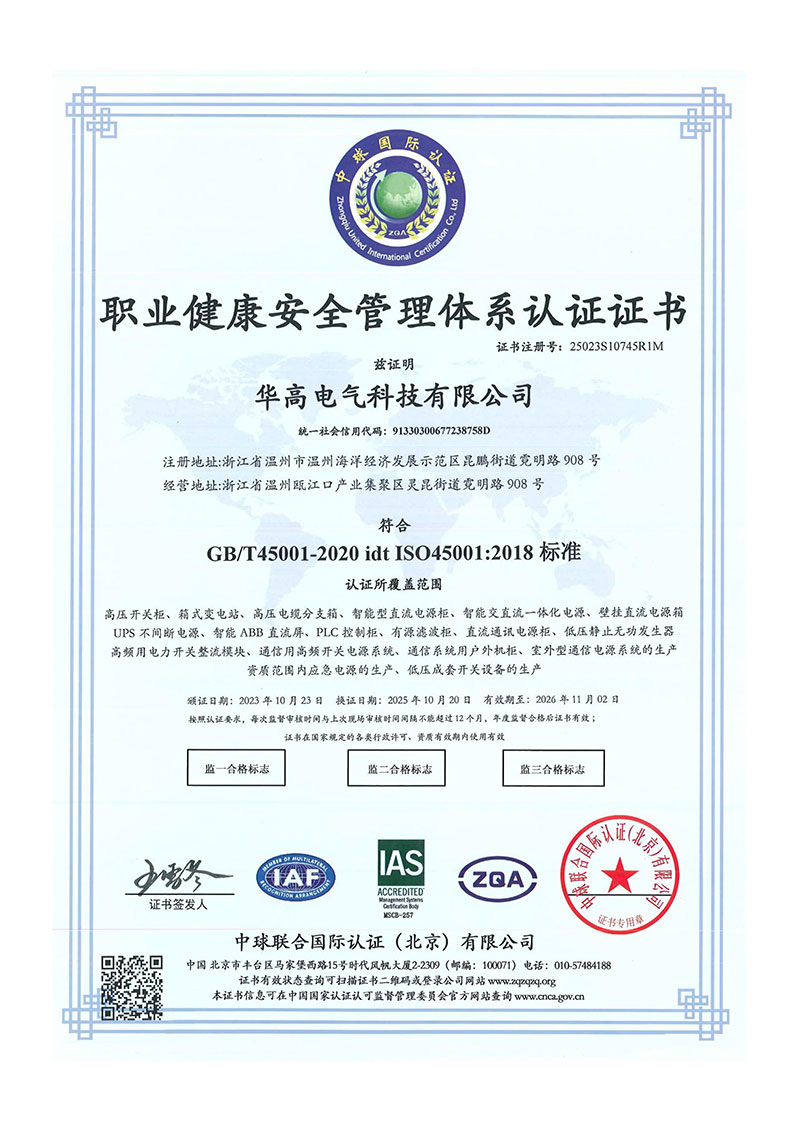

Hệ thống quản lý sản xuất của HAGOE được chứng nhậnISO 9001:2015, ISO 14001:2015VàISO 45001:2018. Các thành phần điện riêng lẻ cũng có thể được lựa chọn bằng các phương pháp áp dụngChứng nhận CCC. Chứng nhận cho bảng điều khiển hoàn chỉnh phải được xác nhận theo cấu hình thực tế.
Để có báo giá chính xác, vui lòng cung cấp điện áp/tần số hệ thống,SLD, danh sách tải, công suất đầu vào, yêu cầu mạch đầu ra, phương pháp lắp đặt, xếp hạng IP và nhãn hiệu linh kiện ưa thích. HAGOE sau đó có thể chuẩn bị cấu hình, bản vẽ, BOM và báo giá phù hợp.
