Thiết bị đóng cắt cao thế 10kV

Thiết bị đóng cắt 10kV thực hiện các chức năng thiết yếu là tiếp nhận, phân phối, điều khiển và bảo vệ nguồn điện trung thế. Không giống như thiết bị đóng cắt điện áp thấp 380V hoặc 660V được sử dụng trong phân phối hạ lưu, hệ thống 10kV yêu cầu chú ý nhiều hơn đến cách điện, ngắt sự cố, khóa liên động cơ học, phân chia ngăn và an toàn cho người vận hành.

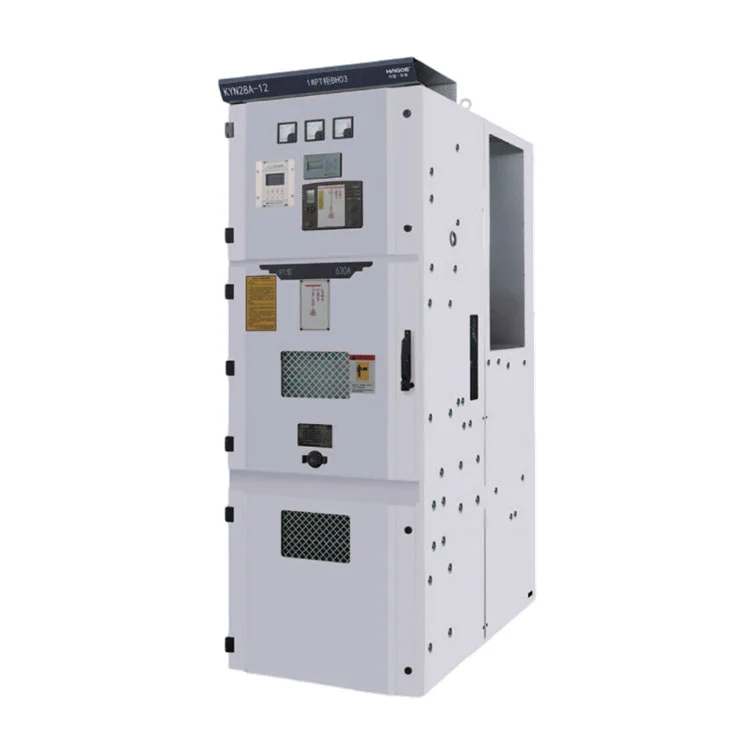

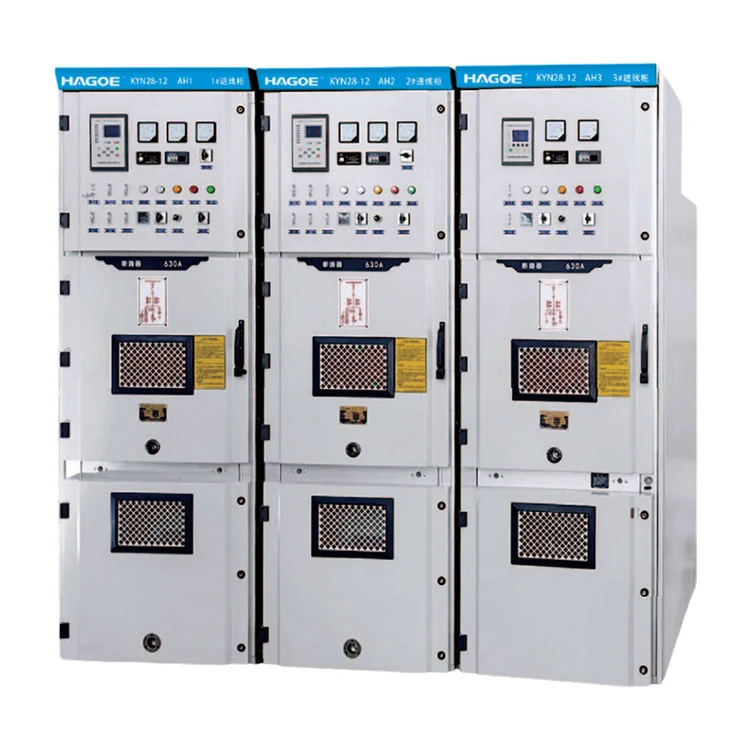

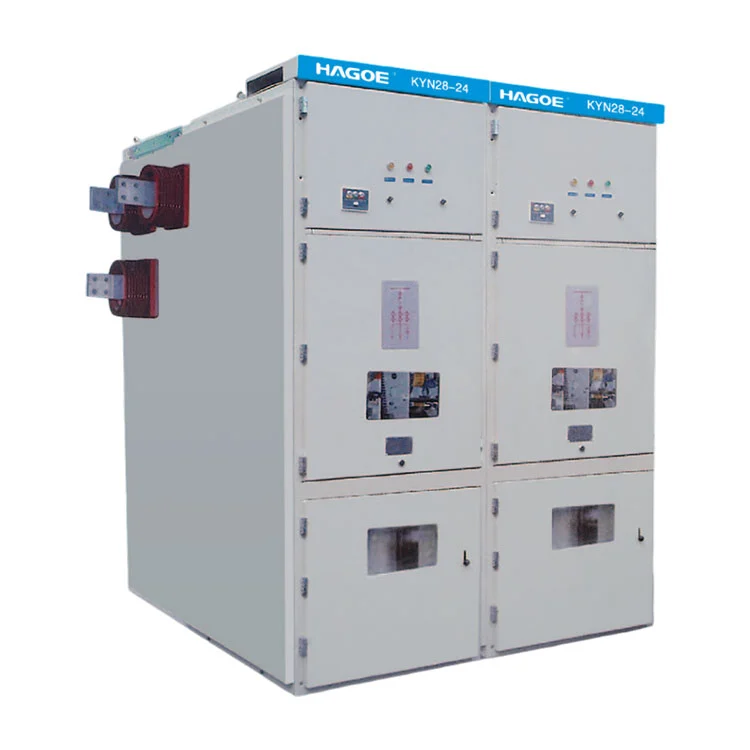

Thiết bị đóng cắt điện áp cao 10kV HAGOE KYN28-12 sử dụng kết cấu bọc kim loại có thể rút ra được, giúp phân tách các bộ phận ngắt mạch, thanh cái, cáp và vùng điều khiển hạ áp thành các ngăn chức năng chuyên dụng. Dòng sản phẩm có thể được cấu hình cho các bộ cấp nguồn vào, các bộ cấp nguồn ra, bộ ghép nối bus, ứng dụng PT và các yêu cầu hệ thống chính khác.

Đối với các nhà máy công nghiệp, trạm biến áp, tòa nhà lớn và cơ sở hạ tầng cần nguồn điện 10kV, cấu hình thiết bị đóng cắt trung thế chính xác rất quan trọng không chỉ để vận hành bình thường mà còn để cách ly và bảo trì sự cố.

Tại sao nên sử dụng cấu trúc di động KYN28-12?

Một trong những đặc điểm chính của KYN28-12 làxe tải ngắt mạch có thể rút được.

Thay vì gắn cố định cầu dao bên trong tủ, cầu dao được lắp đặt như một bộ phận chức năng di chuyển độc lập. Đối với các dự án yêu cầu kiểm tra, thử nghiệm hoặc thay thế cầu dao định kỳ, thiết kế có thể kéo ra có thể giảm bớt công việc tháo gỡ tại hiện trường và giữ cho thiết bị chuyển mạch chính được tách biệt về mặt chức năng khỏi các khu vực tủ khác.

Thiết bị đóng cắt bao gồm chủ yếu là mộtThân tủ cố định và xe tải kéo được. Vỏ bọc và các vách ngăn chức năng bên trong được lắp ráp bằng cách sử dụng các kết nối bắt vít để tạo ra các khu vực bên trong được xác định rõ ràng.

Tùy thuộc vào cấu hình dự án, thiết bị đóng cắt có thể chứa xe tải ngắt mạch chân không hoặc công tắc tải cố định.

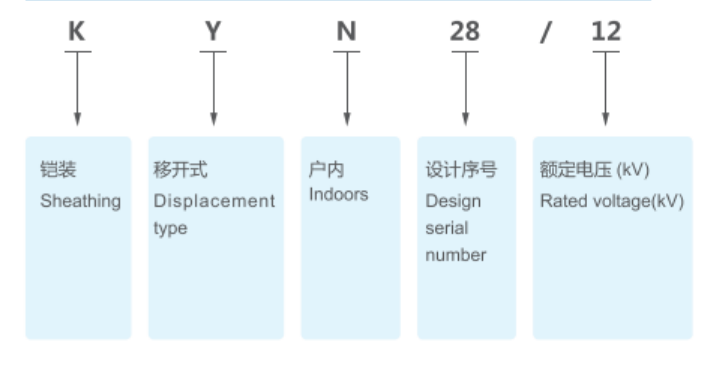

Định nghĩa mô hình

Thông số kỹ thuật

Thiết kế khóa liên động cơ học và chống hoạt động sai

Đối với thiết bị 10kV, thiết kế cơ khí không chỉ đơn giản là vấn đề chế tạo tủ điện.Trình tự vận hành khóa liên động và được kiểm soátlà những yếu tố quan trọng của thiết kế thiết bị đóng cắt trung thế.

KYN28-12 kết hợp cơ cấu khóa liên động cơ học để điều phối vị trí của xe tải, trạng thái cầu dao và vận hành cửa tủ, giúp giảm nguy cơ vận hành sai.

Điều này đặc biệt quan trọng trong các hệ thống điện trung thế vì thao tác chuyển mạch không đúng cách có thể dẫn đến hư hỏng thiết bị, gián đoạn nguồn điện hoặc các rủi ro an toàn nghiêm trọng. Do đó, khi chỉ định thiết bị đóng cắt 10kV, người mua nên đánh giá nhiều hơn điện áp và dòng điện định mức, bao gồm:

Loại cầu dao

Bố trí lồng vào nhau

Bố trí nối đất

Mức độ cách nhiệt

Thiết kế ngăn

Sơ đồ bảo vệ và kiểm soát

Cấu trúc bọc kim loại và bảo vệ IP4X

KYN28-12 sử dụngkết cấu bọc thép bọc thép, có vỏ tủ và các vách ngăn bên trong được lắp ráp bằng bu lông.

Vỏ bọc tiêu chuẩn cung cấp mộtXếp hạng bảo vệ IP4X, trong khi mức bảo vệ của ngăn cầu dao là IP2X khi cửa ngăn mở.

Cấu trúc ngăn bên trong giữ cho thanh cái, bộ ngắt mạch và các khu vực cáp được tách biệt về mặt chức năng và giúp hạn chế khả năng tiếp cận các bộ phận mang điện.

Bề mặt tủ được hoàn thiện bằng lớp phủ nhựa nhằm nâng cao khả năng chống chịu tác động cơ học và ăn mòn. Vật liệu tủ và các yêu cầu xử lý bề mặt cũng có thể được xem xét tùy theo điều kiện của dự án.

Cấu hình máy cắt chân không

Thiết bị đóng cắt chân không trung thế KYN28-12 có thể được cấu hình với các loại cầu dao chân không khác nhau tùy theo yêu cầu của dự án, bao gồmVD4, VVS1, VH1, VK và ZN28bộ ngắt loạt.

Máy cắt chân không thích hợp để chuyển mạch và bảo vệ sự cố trong hệ thống trung thế. Không giống như máy cắt dầu truyền thống, máy cắt chân không không sử dụng dầu cách điện làm môi trường dập tắt hồ quang, dẫn đến các yêu cầu khác nhau về kích thước thiết bị, điều kiện bảo trì và vận hành.

HAGOE có thể cấu hình cầu dao theo nhãn hiệu cụ thể của khách hàng, thông số kỹ thuật của dự án và yêu cầu của thị trường mục tiêu thay vì bắt buộc phải có một cấu hình cầu dao cho mỗi dự án.

Làm thế nào để chọn một hệ thống thanh cái?

KYN28-12 có thể được áp dụng trong:

Hệ thống thanh cái đơn
Cấu hình tương đối đơn giản cho hệ thống phân phối 10kV thông thường.

Hệ thống thanh cái đơn được phân chia
Việc phân chia thanh cái có thể cải thiện tính linh hoạt trong vận hành và cho phép hệ thống được vận hành theo các điều kiện tải và nguồn điện khác nhau.

Hệ thống thanh cái đôi
Thích hợp cho các dự án đòi hỏi sự linh hoạt hơn trong việc bố trí chuyển mạch và vận hành nguồn điện.

Cấu hình thanh cái thích hợp phải được xác định theo thiết kế trạm biến áp chính, phân loại tải, bố trí nguồn điện dự phòng và triết lý vận hành thay vì chỉ đơn giản chọn cấu hình phức tạp nhất.

Sự khác biệt về mặt kỹ thuật so với thiết bị đóng cắt điện áp thấp thông thường

Khi một dự án phân phối điện từ mạng 10kV sang hệ thống điện áp thấp 380V/400V, thiết bị đóng cắt 10kV, thiết bị đóng cắt hạ áp thường hoạt độngcác chức năng khác nhau ở các cấp độ khác nhau của mạng điện.

Ví dụ:

Thiết bị đóng cắt cao thế 10kV
Tiếp nhận, phân phối, điều khiển và bảo vệ nguồn điện trung thế.

Máy biến áp
Chuyển đổi điện áp trung thế 10kV thành điện áp theo yêu cầu của hệ thống hạ áp hạ nguồn.

Thiết bị đóng cắt hạ thế GGD/GCS/MNS
Xử lý phân phối điện áp thấp, điều khiển MCC và tải điện và động cơ hạ lưu.

Vì vậy, không nên xem thiết bị đóng cắt 10kV đơn giản là “phiên bản điện áp cao hơn” của tủ điện hạ thế. Nó thuộc về cấp điện áp và kiến ​​trúc bảo vệ khác trong hệ thống phân phối điện.

Môi trường ứng dụng và ranh giới kỹ thuật

Điều kiện dịch vụ tiêu chuẩn bao gồm:

• Nhiệt độ không khí xung quanh:-15°C đến +40°C
• Độ ẩm tương đối trung bình hàng ngày:95%
• Độ ẩm tương đối trung bình hàng tháng:90%
• Độ cao:2000m
• Cường độ địa chấn:8°
• Không nên lắp đặt thiết bị ở những vị trí có nguy cơ cháy nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học mạnh hoặc rung lắc mạnh.

Đối với các vị trí ở độ cao, khu vực ven biển, giàn khoan ngoài khơi hoặc các môi trường đặc biệt khác, các yêu cầu về cách nhiệt, tăng nhiệt độ, chống ăn mòn và thích ứng với môi trường phải được xác nhận lại trong quá trình chuẩn bị thỏa thuận kỹ thuật.

Kiểm soát chất lượng

Việc kiểm soát chất lượng đối với thiết bị đóng cắt trung thế không thể chỉ dựa vào việc kiểm tra trực quan lần cuối. HAGOE hoạt động theoISO9001, ISO14001 và ISO45001hệ thống quản lý và áp dụng kiểm soát quy trình từ nguyên liệu đầu vào và chế tạo cơ khí đến lắp ráp linh kiện và thử nghiệm tủ hoàn chỉnh.

Đối với Thiết bị đóng cắt điện áp cao KYN28-12 10kV, các điểm kiểm soát chính bao gồm:

Kích thước tủ và độ bền cơ học

Xếp hạng xây dựng và bảo vệ khoang

Vận hành xe tải ngắt mạch

Thanh cái và kết nối chính

Dây điều khiển thứ cấp

Hệ thống nối đất

Giải phóng mặt bằng cách nhiệt

Kiểm tra điện nhà máy

Tài liệu thiết kế sản phẩm bao gồm các nội dung áp dụngIEC, GB và các yêu cầu tiêu chuẩn quốc tế có liên quan. Các tiêu chuẩn cụ thể và hạng mục thử nghiệm có thể được xác nhận tùy theo thị trường đích và thông số kỹ thuật của dự án.

Câu hỏi thường gặp

1. Thiết bị đóng cắt cao áp 10kV dùng để làm gì?

Thiết bị đóng cắt cao thế 10kV được sử dụng để tiếp nhận, phân phối, điều khiển, giám sát và bảo vệ nguồn điện trung áp trong các trạm biến áp, nhà máy công nghiệp, dự án cơ sở hạ tầng và các ứng dụng phân phối 10kV khác.

2. Thiết bị đóng cắt KYN28-12 là gì?

KYN28-12 là thiết bị đóng cắt có vỏ bọc bằng kim loại có thể kéo ra được được bọc thép, được thiết kế cho hệ thống xoay chiều ba pha 3,6–12kV và thường được trang bị với xe tải ngắt mạch chân không có thể kéo ra được.

3. KYN28-12 có dùng được trong trạm biến áp 10kV không?

Đúng. Phân phối 10kV là một ứng dụng điển hình cho KYN28-12. Các bảng chức năng vào, ra, bộ ghép nối bus và các bảng chức năng khác có thể được cấu hình theo hệ thống chính của trạm biến áp.

4. Những bộ ngắt mạch nào có thể được lắp đặt trong Thiết bị đóng cắt chân không trung thế KYN28-12?

Theo cấu hình sản phẩm, KYN28-12 có thể chứa các bộ ngắt mạch chân không VD4, VVS1, VH1, VK và ZN28, cũng như các công tắc tải cố định theo yêu cầu của dự án.

5. Xếp hạng bảo vệ của KYN28-12 là gì?

Vỏ tiêu chuẩn cung cấp mức bảo vệ anIP4X. Ngăn cầu dao cung cấp mức bảo vệ IP2X khi cửa mở.

6. Có những cách bố trí thanh cái nào?

KYN28-12 có thể được cấu hình cho các hệ thống thanh cái đơn, thanh cái đơn và thanh cái đôi được phân đoạn, tùy thuộc vào độ tin cậy cung cấp điện và cách bố trí vận hành cần thiết.
