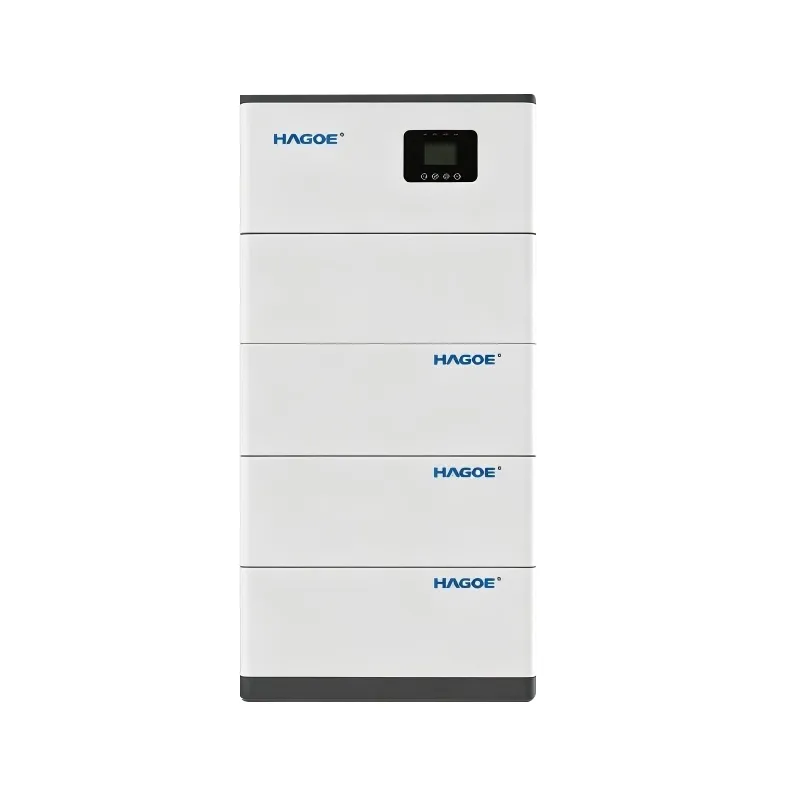

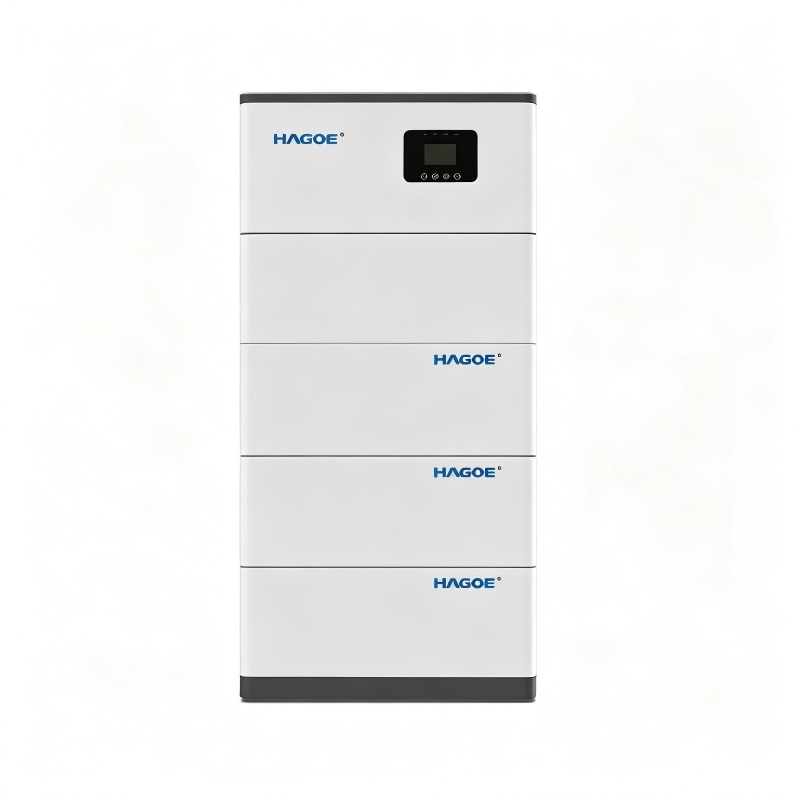

Bộ nguồn lưu trữ năng lượng tại nhà không chỉ là một bộ pin. Nó là một hệ thống năng lượng tích hợp kết hợplưu trữ pin, BMS, chuyển đổi năng lượng và quản lý năng lượng EMS.
Vào ban ngày, lượng điện dư thừa do hệ thống điện mặt trời tạo ra có thể được lưu trữ thay vì sử dụng ngay. Năng lượng dự trữ sau đó có thể được giải phóng vào buổi tối, trong thời gian có điện cao điểm hoặc khi không có lưới điện.
Do đó, một hệ thống lưu trữ năng lượng dân dụng hoàn chỉnh cần quản lý ba chức năng cốt lõi:
Lưu trữ năng lượng → Chuyển đổi năng lượng → Quản lý năng lượng
HAGOE tích hợp các chức năng này vào một nền tảng mô-đun, cho phép hệ thống vừa đóng vai trò là nguồn điện dự phòng cho hộ gia đình vừa là giải pháp quản lý năng lượng thông minh.
| Số mô hình | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| Loại pin | Liti sắt photphat (LiFePO₄) | |||
| Dung lượng pin | 100Ah/51,2V (5,12kWh) | 200Ah/51,2V (10,24kWh) | 300Ah/51,2V (15,36kWh) | 400Ah/51,2V (20,48kWh) |
| Đầu ra AC | 176–270V | |||
| Công suất đầu ra | Công suất định mức: 3000W | Công suất định mức: 6000W | ||
| Đầu vào sạc năng lượng mặt trời | 125–500V | |||
| Phạm vi điện áp pin | 40–58V | |||
| Truyền thông không dây | Hỗ trợ kết nối WiFi/Bluetooth với ỨNG DỤNG di động | |||
| Giao tiếp | RS485 / CÓ THỂ | |||
| Tuổi thọ pin | Sau 3.000 chu kỳ, dung lượng còn lại > 80% | |||
| Chức năng bảo vệ | Quá nhiệt, quá điện áp, quá dòng, quá sạc, quá xả, ngắn mạch tải, quá tải | |||
| Nhiệt độ xả | -20°C ~ 50°C (Khuyến nghị: 20°C ~ 30°C) | |||
| Nhiệt độ sạc | -5°C ~ 50°C (Khuyến nghị: 20°C ~ 30°C) | |||
| Nhiệt độ bảo quản | Khuyến nghị: 0°C ~ 45°C | |||
| Kích thước (L×W×H) | 637×387×914mm | 637×387×914mm | 637×387×1236mm | 637×387×1397 mm |
| Cân nặng | 118 kg | 169,8 kg | 221,6kg | 273,4kg |
Tiêu chuẩn chứng nhận
CE, FCC, ROHS
Hệ thống lưu trữ năng lượng gia đình HAGOE có thể hoạt động theo cơ cấu năng lượng và điều kiện giá điện của hộ gia đình.
Trong một ứng dụng lưu trữ kết hợp năng lượng mặt trời điển hình, năng lượng mặt trời trước tiên cung cấp năng lượng cho các hộ gia đình vào ban ngày. Nguồn điện PV dư thừa sau đó sẽ được dẫn vào pin. Trong thời gian buổi tối hoặc cao điểm, EMS kiểm soát việc xả pin theo chiến lược năng lượng đã định cấu hình.
Khi nguồn năng lượng mặt trời không đủ, có thể sử dụng sạc điện lưới tùy thuộc vào cấu hình hệ thống.
Trong thời gian mất điện lưới, hệ thống có thể chuyển sang vận hành dự phòng theo biến tần và cấu hình phụ tải, cấp điện cho các phụ tải chỉ định của hộ gia đình.
Dòng HAGOE sử dụngCông nghệ pin LiFePO4với nền tảng pin danh nghĩa 51,2V. Dung lượng lưu trữ có thể được cấu hình từ 5,12kWh đến 20,48kWh.
Các cấu hình có sẵn bao gồm:
| Người mẫu | Cấu hình pin | Năng lượng danh nghĩa |
|---|---|---|
| HSP-5kWh | 100Ah / 51,2V | 5,12kWh |
| HSP-10kWh | 200Ah / 51,2V | 10,24kWh |
| HSP-15kWh | 300Ah / 51,2V | 15,36kWh |
| HSP-20kWh | 400Ah / 51,2V | 20,48kWh |
Hệ thống được chỉ định cho≥80%công suất còn lại sau 3.000 chu kỳ. Tuổi thọ sử dụng thực tế phụ thuộc vào các điều kiện vận hành như độ sâu xả, nhiệt độ môi trường, tốc độ sạc/xả và chiến lược quản lý năng lượng.
Lưu trữ năng lượng mặt trời dư thừa vào ban ngày và xả vào ban đêm để tăng khả năng tự tiêu thụ năng lượng mặt trời của hộ gia đình.
Cung cấp nguồn điện dự phòng cho một số phụ tải của hộ gia đình trong thời gian gián đoạn tiện ích.
Sử dụng các chiến lược sạc và xả dựa trên EMS để giảm mức tiêu thụ điện lưới trong thời kỳ giá cước cao.
Tích hợp với hệ thống phát điện PV dân dụng để điều phối sản xuất năng lượng mặt trời, lưu trữ pin và phụ tải hộ gia đình.
Sự an toàn và hiệu quả của hệ thống lưu trữ năng lượng dân dụng không chỉ phụ thuộc vào bản thân pin.
Hệ thống HAGOE sử dụng BMS để giám sát các điều kiện hoạt động của pin, bao gồm điện áp, dòng điện và trạng thái bảo vệ. EMS quản lý dòng năng lượng ở cấp hệ thống và có thể xác định chiến lược sạc và xả theo nguồn điện quang điện, nhu cầu của hộ gia đình, SOC của pin và giá điện theo thời gian sử dụng.
Kiến trúc này tách biệtbảo vệ pin khỏi quản lý năng lượng cấp hệ thống, cho phép mỗi lớp điều khiển thực hiện chức năng dự định của nó.
Hệ thống hỗ trợGiao tiếp RS485/CANvà kết nối không dây thông qua Wi-Fi, Bluetooth và APP di động để theo dõi trạng thái vận hành và giám sát hệ thống.
Khi có sự chênh lệch đáng kể về giá theo thời gian sử dụng, bộ lưu trữ năng lượng dân dụng không chỉ có thể được sử dụng làm nguồn điện dự phòng mà còn để tối ưu hóa chi phí năng lượng hàng ngày.
Một chiến lược điều hành điển hình có thể là:
Giờ thấp điểm → Tính phí
Sản xuất năng lượng mặt trời cao → Lưu trữ năng lượng PV dư thừa
Giờ cao điểm buổi tối → Xả hàng
EMS có thể được cấu hình để giảm sự phụ thuộc vào điện lưới trong thời kỳ giá điện đắt đỏ.
Lợi ích kinh tế thực tế phụ thuộc vào giá điện địa phương, sản xuất PV, hồ sơ phụ tải hộ gia đình, hiệu suất hệ thống và chiến lược quay vòng pin. Do đó, mức tiết kiệm nên được tính theo cài đặt cụ thể thay vì được trình bày dưới dạng giá trị cố định.
Pin lớn hơn không hẳn là giải pháp tốt hơn cho mọi nhà.
Một hệ thống dân cư nhỏ hơn có thể chỉ cần hỗ trợ hệ thống chiếu sáng, điện lạnh, thiết bị liên lạc và ổ cắm được chọn. Những ngôi nhà lớn hơn có thể cần thêm công suất cho điều hòa không khí, máy bơm, thiết bị nhà bếp và các thiết bị gia dụng khác.
HAGOE sử dụng nền tảng mô-đun công suất từ 5,12kWh đến 20,48kWh, cho phép cấu hình hệ thống theo nhu cầu phụ tải thực tế và thời gian dự phòng cần thiết.
Kích thước hệ thống nên xem xét:
Công suất tải thực tế + Tải trọng tới hạn + Thời gian sao lưu cần thiết + Dung lượng pin có thể sử dụng + Khả năng mở rộng trong tương lai
An toàn pin đòi hỏi phải bảo vệ chống lại các điều kiện hoạt động bất thường khác nhau. Hệ thống HAGOE kết hợp nhiều chức năng bảo vệ, bao gồm:
quá nhiệt, quá điện áp, quá dòng, quá tải, xả quá mức, ngắn mạch tải và bảo vệ quá tải.
Các chức năng này giải quyết các vấn đề về điện áp pin bất thường, dòng sạc/xả, mức tăng nhiệt độ và các lỗi phía đầu ra.
Đối với việc lưu trữ năng lượng dân dụng, bảo vệ BMS không thay thế việc lắp đặt chính xác và bảo vệ điện bên ngoài. Cần lựa chọn các cầu dao, thiết bị cách ly, nối đất và lắp đặt phù hợp theo yêu cầu về điện của địa phương.
Không nên chỉ chọn hệ thống lưu trữ năng lượng tại nhà theo công suất tiêu đề 5kWh, 10kWh hoặc 20kWh. Một phương pháp kỹ thuật tốt hơn là xác định các tải trọng tới hạn trước tiên, sau đó tính toán công suất và dung lượng lưu trữ cần thiết.
Tải dự phòng điển hình có thể bao gồm:
Tủ lạnh + Đèn chiếu sáng + Bộ định tuyến Wi-Fi + Hệ thống an ninh + Máy tính + Ổ cắm chọn lọc
Nếu bao gồm máy điều hòa không khí, máy bơm, thiết bị sưởi hoặc các thiết bị công suất cao khác thì hệ thống cũng phải được đánh giá về công suất định mức, dòng điện khởi động và khả năng đầu ra biến tần.
Được thành lập vào năm 2008, Công ty TNHH Công nghệ Điện Hagoe là Doanh nghiệp Công nghệ Cao Quốc gia tích hợp R&D, thiết kế kỹ thuật, sản xuất, bán hàng và dịch vụ toàn cầu.
Với hơn 18 năm kinh nghiệm trong lĩnh vực điện tử công suất, hệ thống phân phối điện và thiết bị điện năng lượng mới, công ty có vốn đăng ký 51 triệu RMB và nắm giữ hơn 34 bằng sáng chế quốc gia.
Danh mục năng lượng mới của HAGOE bao gồm hệ thống lưu trữ năng lượng PV, bộ biến tần năng lượng mặt trời, hệ thống DC thông minh và hệ thống điện tích hợp ngoài trời. Do đó, Bộ nguồn lưu trữ năng lượng gia đình là một phần của khả năng quản lý năng lượng và kỹ thuật điện rộng hơn thay vì được phát triển như một sản phẩm pin biệt lập.
Kiểm soát chất lượng đối với hệ thống lưu trữ năng lượng phải bao gồm pin, thiết bị điện tử công suất và hệ thống hoàn chỉnh thay vì chỉ tập trung vào từng tế bào riêng lẻ.
HAGOE vận hành các quy trình sản xuất và chất lượng theo hệ thống quản lý chất lượng ISO9001, được hỗ trợ bởi các biện pháp quản lý ISO14001 và ISO45001.
Quá trình sản xuất bao gồm:
Kiểm tra sắp tới → Lắp ráp mô-đun pin → Kết nối và xác minh BMS → Lắp ráp điện → Vận hành hệ thống → Xác minh bảo vệ → Kiểm tra lão hóa → Kiểm tra lần cuối
Đối với các dự án quốc tế, HAGOE có thể cung cấp thông số kỹ thuật, tài liệu kiểm tra, tài liệu chứng nhận, hướng dẫn lắp đặt và tài liệu xuất khẩu theo yêu cầu của dự án.
HAGOE đã tham gia vào lĩnh vực hệ thống điện và điện tử công suất từ năm 2008, cung cấp nền tảng kỹ thuật ngoài việc lắp ráp pin.
Danh mục sản phẩm bao gồm UPS, hệ thống DC thông minh, bộ biến tần năng lượng mặt trời, bộ lưu trữ năng lượng PV và hệ thống điện tích hợp, cho phép HAGOE hiểu được sự tương tác giữa lưu trữ, chuyển đổi, phân phối và tải.
Phạm vi cấu hình 5,12–20,48kWh cho phép dung lượng lưu trữ phù hợp với các cấu hình phụ tải khác nhau của hộ gia đình.
BMS tích hợp cung cấp nhiều chức năng bảo vệ pin, trong khi EMS quản lý các chiến lược vận hành và dòng năng lượng ở cấp hệ thống.
HAGOE cung cấp lựa chọn kỹ thuật, thiết kế giải pháp tùy chỉnh, tài liệu, theo dõi sản xuất, tài liệu kiểm tra, hướng dẫn lắp đặt và hỗ trợ kỹ thuật từ xa cho khách hàng nước ngoài.
Pin chủ yếu lưu trữ năng lượng điện DC. Hệ thống lưu trữ năng lượng hoàn chỉnh cho ngôi nhà cũng tích hợp các chức năng quản lý pin, chuyển đổi năng lượng, quản lý năng lượng, giám sát và bảo vệ. Do đó, hệ thống hoàn chỉnh có thể tương tác với việc sản xuất năng lượng mặt trời, phụ tải hộ gia đình và lưới điện.
Đúng. Hệ thống này cung cấp đầu vào sạc năng lượng mặt trời 125–500V và có thể được cấu hình cho các ứng dụng lưu trữ năng lượng PV dân dụng. Cấu hình PV cuối cùng phải phù hợp với thông số kỹ thuật của biến tần và điều kiện lắp đặt cục bộ.
Nó phụ thuộc vào tải thực tế. Ví dụ: công suất năng lượng 10kWh theo lý thuyết sẽ tương ứng với khoảng 2kW tải trung bình trong 5 giờ trước khi xem xét tổn thất chuyển đổi, phạm vi SOC có thể sử dụng, giới hạn bảo vệ pin và các tổn thất hệ thống khác.
Tùy thuộc vào cấu hình biến tần, hệ thống có thể được sử dụng cho các ứng dụng sạc điện lưới và dự phòng mà không cần PV. Tích hợp năng lượng mặt trời có thể được thêm vào khi hệ thống được cấu hình cho đầu vào PV.
Hiệu suất sản phẩm được chỉ định là ít nhất 80% công suất còn lại sau 3.000 chu kỳ. Tuổi thọ thực tế của pin phụ thuộc vào độ sâu xả, nhiệt độ vận hành, tốc độ sạc/xả và chiến lược vận hành.
